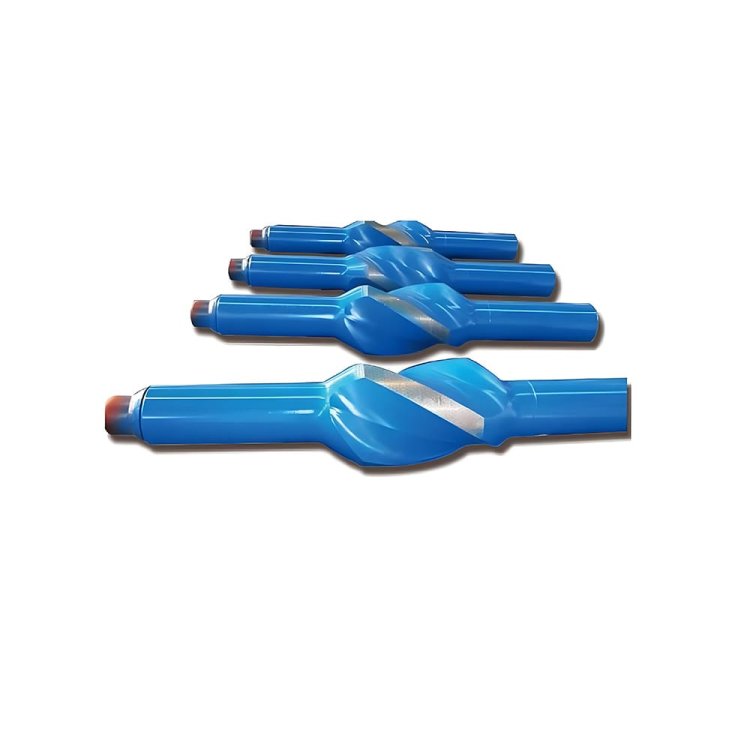

Stabilizer

الميزات الرئيسية

1. تغطية كاملة لحجم البئر مع قابلية تكيف فائقة الاتساع

تغطي مجموعة المنتجات الكاملة أحجام الآبار من 98 مم (3-7/8 بوصة) إلى 914.4 مم (36 بوصة)، وتتكيف تمامًا مع ظروف العمل التي تتراوح من الآبار الاستكشافية الصغيرة إلى الآبار السطحية ذات الأقطار الكبيرة وتلبي متطلبات عمليات الحفر المتنوعة.

2. تصميم هيكلي مزدوج للتحكم المرن في مسار البئر

يتوفر كل نوع من هذه المواصفات بنوعين: مثبت السلسلة ومثبت بالقرب من رأس الحفر. يدعم التصميم ثنائي الإصدار إمكانية التوفيق المرن بين التركيبات، مما يحقق تقليلًا دقيقًا للميل، وتثبيتًا للزاوية، وبناءً للزاوية لتلبية متطلبات تقنيات الحفر الاتجاهي المختلفة.

3. خيوط اتصال API قياسية لتحقيق التوافق العالمي

تعتمد وصلات الخيوط القياسية في الصناعة NC23 و NC38 و NC50 و REG، والتي يمكن أن تتطابق بسلاسة مع أنابيب الحفر القياسية وأطواق الحفر وريش الحفر دون الحاجة إلى وصلات تحويل خاصة، مما يحسن بشكل كبير من كفاءة التجميع والحفر في الموقع.

4. تصميم مُحسَّن للقطر الخارجي للجسم لتسهيل الصيد وتقليل مخاطر التشغيل

يتميز جسم الأداة بقطر خارجي أصغر بشكل معقول من قطر النصل الخارجي ذي الأبعاد القياسية، مما يوفر سهولة فائقة في مرور أدوات الصيد. ويقلل هذا التصميم بشكل فعال من صعوبة وتكلفة معالجة الآبار في حالة انحشار الأنابيب أو وقوع حوادث في الآبار.

5. تصميم ذو تجويف داخلي كبير لتدوير الطين بكفاءة عالية

تم تجهيز النماذج ذات الأحجام الكبيرة بفتحات داخلية ذات قطر أكبر، مما يقلل بشكل فعال من فقدان ضغط الدوران، ويقلل من تآكل الحفرة، ويتكيف مع عمليات حفر الضخ عالية التدفق وعالية الضغط من أجل دوران الطين بسلاسة.

6. معايير موحدة للشفرة لتحقيق استقرار متوازن ومقاومة للتآكل

تم تحسين عرض وطول الشفرة بشكل احترافي لكل طراز. يوازن التصميم الهيكلي بين قوة التمركز القوية ومساحة التلامس المناسبة مع جدار البئر، مما يقلل من عزم الدوران أثناء الحفر ويقلل من تآكل الشفرة مع ضمان دعم مستقر لجدار البئر.

7. تصميم خاص للخيط السفلي لتجميع متكامل بالقرب من رأس المثقاب

تعتمد مثبتات نوع NB (القريبة من رأس الحفر) على خيوط سفلية مخصصة من نوع REG للتوصيل المباشر برؤوس الحفر. تعمل مجموعة رأس الحفر والمثبت المتكاملة على تحسين بنية قاع البئر، مما يتحكم بفعالية في انحراف البئر ويحسن استقامة الآبار الرأسية.

8. هيكل متكامل مطروق يتميز بمتانة فائقة في قاع البئر

مصنوعة بتقنية التشكيل المتكامل دون عيوب في اللحام. تضمن النسبة المثلى للقطر الخارجي والداخلي مقاومة عالية للالتواء والصدمات والإجهاد، مما يجعلها مناسبة لظروف العمل القاسية مثل الآبار العميقة والحفر بأوزان عالية على المثقاب.

9. تصميم متسلسل وموحد لتسهيل عمليات الشراء وإدارة المخزون

تعتمد السلسلة الكاملة قواعد تسمية موحدة ومواصفات فنية، مما يتيح اختيار النموذج بسرعة ودقة للمهندسين في الموقع، ويسهل عمليات الشراء بالجملة الموحدة وإدارة المخزون العلمي.

10. توافق ممتاز للتحكم في مسار البئر الاتجاهي والأفقي

بفضل توافقها مع محركات الإزاحة الموجبة وأنظمة التوجيه الدورانية، يمكن لأنواع المثبتات المتنوعة ضبط معدل التراكم بدقة وتثبيت مسار البئر، مما يوفر تحكمًا موثوقًا وعالي الأداء في تجويف البئر لمشاريع الحفر الاتجاهي والأفقي.

المواصفات الفنية

هيكل المنتج

يُصنع المثبت كوحدة متكاملة من قطعة فولاذية واحدة دون الحاجة إلى تجميع منفصل أو لحام. يتكون الجسم الرئيسي من ثلاثة أقسام: قسم التوصيل العلوي، وقسم التمركز المركزي، وقسم التوصيل السفلي. القطر الخارجي للجسم الرئيسي أصغر من قطر الشفرات، مما يضمن سهولة الوصول إليها في عمليات استخراج السوائل من قاع البئر. يمر ثقب مركزي مستقيم عبر الأداة بأكملها لتدوير سائل الحفر. يوفر القطر الداخلي القياسي فقدانًا منخفضًا للضغط وكفاءة تدفق عالية.

تُصنع الشفرات المتكاملة مع الجسم الرئيسي، وهي متوفرة بنوعين: الشفرات المستقيمة والشفرات الحلزونية. يتم تحسين عرض وطول الشفرات لكل طراز.

التطبيقات

• الصناعة الأساسية: التنقيب عن النفط والغاز

• استكشاف النفط والغاز في البر والبحر (الآبار الرأسية، والموجهة، والأفقية، والعميقة)

• مثبت شفرة متكامل متوافق مع معايير API Q1/API 7 لتمركز سلسلة الحفر، والتحكم في الانحراف، وتقليل الاهتزاز

• الصناعات الثانوية

• الطاقة الحرارية الأرضية، التنقيب عن المعادن، حفر آبار المياه، هندسة التعدين

التعليمات

س: ما هو مثبت الشفرة المتكامل من سلسلة LX؟

أ: مُثبِّت الشفرة المتكامل من سلسلة LX هو أداة متخصصة مصنوعة من قطعة واحدة بتقنية التشكيل الحراري، تُستخدم في عمليات الحفر. وبفضل تصميمه الخالي من اللحامات، يُركِّز هذا المُثبِّت أنابيب الحفر، ويُصحِّح انحراف البئر، ويُقلِّل من الاهتزازات في قاع البئر، مما يُسرِّع عملية الحفر بشكل فعّال ويضمن جودة عالية الدقة للبئر.

س: ما هي أنواع الهياكل التي يمتلكها المثبت؟

ج: يُصنف إلى نوعين حسب موضع التركيب: نوع السلسلة ونوع قريب من رأس الحفر. أما من حيث بنية الشفرات، فهو متوفر بشفرات مستقيمة أو شفرات حلزونية، ويمكن اختيار النوع المناسب وفقًا لتقنية الحفر وظروف التكوين.

س: ما هي أحجام الآبار التي يتكيف معها المنتج؟

ج: تشمل مجموعة المنتجات الكاملة أقطارًا خارجية للشفرات من 98 مم إلى 914.4 مم، وهي متوافقة تمامًا مع آبار الاستكشاف ذات الأقطار الصغيرة، وآبار إنتاج النفط والغاز التقليدية، والآبار السطحية ذات الأقطار الكبيرة.

س: هل خيوط التوصيل مطابقة للمعايير الدولية؟

ج: جميع الخيوط متوافقة مع معايير API NC وREG. بفضل التوافق العالمي العالي، يمكن تركيب المثبت مباشرةً مع أنابيب الحفر وأطواق الحفر وريش الحفر القياسية العالمية دون الحاجة إلى وصلات إضافية.

س: ما الفرق بين نوع السلسلة ونوع البت القريب؟

أ: يتميز نوع سلسلة الحفر بخيوط متطابقة على كلا الطرفين، مثبتة في منتصف سلسلة الحفر لتحقيق استقرار عام في ميل البئر وتمركز سلسلة الحفر. أما نوع Near Bit (NB) فهو مزود بخيوط مخصصة للقمة في الطرف السفلي لتوصيلها مباشرة، مما يتيح تحكمًا دقيقًا في مسار قاع البئر ويحسن استقامة البئر.

س: لماذا يكون القطر الخارجي للجسم أصغر من القطر الخارجي للشفرة؟

أ: يُحسّن التصميم الأمثل، الذي يتميز بقطر خارجي أصغر للجسم وقطر خارجي أكبر للشفرة، بشكل كبير من قدرة أدوات الصيد على المرور في قاع البئر. فعند مواجهة أنابيب عالقة أو انهيارات رملية، يمكن لأدوات الصيد المرور بسلاسة، مما يقلل من مخاطر التعامل مع الحوادث في قاع البئر وتكاليف الإنشاء.

س: ما هي مزايا الهيكل المطروق المكون من قطعة واحدة؟

أ: بفضل اعتماده على تقنية التشكيل المتكامل بدون لحامات أو عيوب هيكلية، يتميز المثبت بقوة هيكلية عالية. كما يوفر مقاومة ممتازة للالتواء والصدمات والإجهاد، ويتكيف مع ظروف الحفر القاسية مثل الآبار العميقة والآبار فائقة العمق، والضغط العالي على المثقاب، والتكوينات المعقدة.

س: ما هي فوائد تصميم التجويف الداخلي الكبير؟

أ: يوفر التجويف الداخلي الكبير والمستقيم مساحة كافية لتدفق سائل الحفر. فهو يقلل بشكل فعال من فقدان ضغط الدوران، ويحسن كفاءة نقل الطين، ويقلل من تآكل الجدار الداخلي، ويضمن التشغيل المستقر لنظام دوران الحفر.

س: ماذا عن مقاومة المنتج للتآكل؟

ج: تتم معالجة سطح عمل الشفرة بتعزيز احترافي مقاوم للتآكل. وبالإضافة إلى أبعاد الشفرة المُحسّنة علميًا، فإنها تقلل الاحتكاك مع جدار البئر، وتقلل من فقدان التآكل، وتطيل بشكل كبير عمر خدمة الأداة في قاع البئر.

س: ما هي الصناعات التي يُستخدم فيها هذا المنتج؟

ج: يُستخدم على نطاق واسع في عمليات التنقيب عن النفط والغاز وتطويرهما في البر والبحر. كما يُستخدم في الاستكشاف الجيولوجي، وحفر الآبار الحرارية الأرضية، وبناء آبار المياه العميقة، وحفر هندسة المناجم، وغيرها من مجالات الحفر المتخصصة.

س: ما هي أنواع الآبار وتقنيات الحفر التي تناسبها؟

ج: يُمكن استخدامه في الآبار الرأسية، والآبار الموجهة، والآبار الأفقية، والآبار العميقة، والآبار فائقة العمق. وهو يلبي مختلف المتطلبات الفنية للحفر التقليدي، والحفر الموجه، والحفر في التكوينات المعقدة، مع قدرة عالية على التكيف.

س: هل يتوافق المنتج مع معايير الجودة API Q1؟

ج: نعم. جميع المنتجات مصنعة وفقًا لمعايير نظام إدارة الجودة الدولي API Q1. تخضع جميع مراحل الإنتاج، بدءًا من شراء المواد الخام ومعالجة التشكيل وصولًا إلى فحص المنتج النهائي، لرقابة وتتبع كاملين، ما يفي بمعايير القبول والمناقصات لمشاريع النفط والغاز العالمية.

س: هل تتوفر خدمة مخصصة؟

ج: ندعم التخصيص. بالإضافة إلى مجموعة المنتجات القياسية الكاملة، يمكننا تخصيص الأقطار الخارجية غير القياسية، والخيوط الخاصة، وهياكل الشفرات الحصرية، ومعايير الحجم الخاصة وفقًا لظروف الآبار الفعلية ومتطلبات البناء لدى العملاء.

س: ما هي الفحوصات التي يتم إجراؤها قبل التسليم؟

أ: تخضع جميع المنتجات النهائية لفحوصات دقيقة وشاملة قبل التسليم، بما في ذلك التحقق من دقة الأبعاد، واختبار دقة الخيوط، والاختبارات غير المتلفة. ويتم التخلص تماماً من العيوب الداخلية مثل الشقوق والمسام لضمان الأداء المتميز والجودة العالية.

س: كيف أختار الطراز الصحيح؟

ج: أولاً، اختر النموذج المناسب وفقًا لقطر البئر الفعلي. ثم اختر نوع سلسلة الحفر أو نوع رأس الحفر بناءً على موقع التركيب وتقنية الحفر. نقدم إرشادات احترافية فردية لاختيار النموذج الأمثل الذي يلبي احتياجاتك الإنشائية تمامًا.

كيف يعمل المثبت

يتم تركيب مثبت الشفرات المتكامل من سلسلة LX على سلسلة الحفر ويمتد إلى داخل البئر مع أدوات الحفر. أثناء الحفر، تتلاءم شفراته الخارجية بإحكام مع جدار البئر، مما يحد من الإزاحة الشعاعية لسلسلة الحفر وريشة الحفر.

يحافظ هذا النظام على مركزية سلسلة الحفر باستمرار، مما يمنع بشكل فعال انحراف البئر الناتج عن تأرجح سلسلة الحفر، وتغيرات التكوينات الصخرية، وعدم تجانس صلابة الصخور. في الوقت نفسه، يقلل من الاحتكاك والاهتزاز في سلسلة الحفر، ويثبت عملية الحفر، ويحسن انتظام البئر، ويطيل عمر لقمة الحفر وغيرها من أدوات الحفر.
