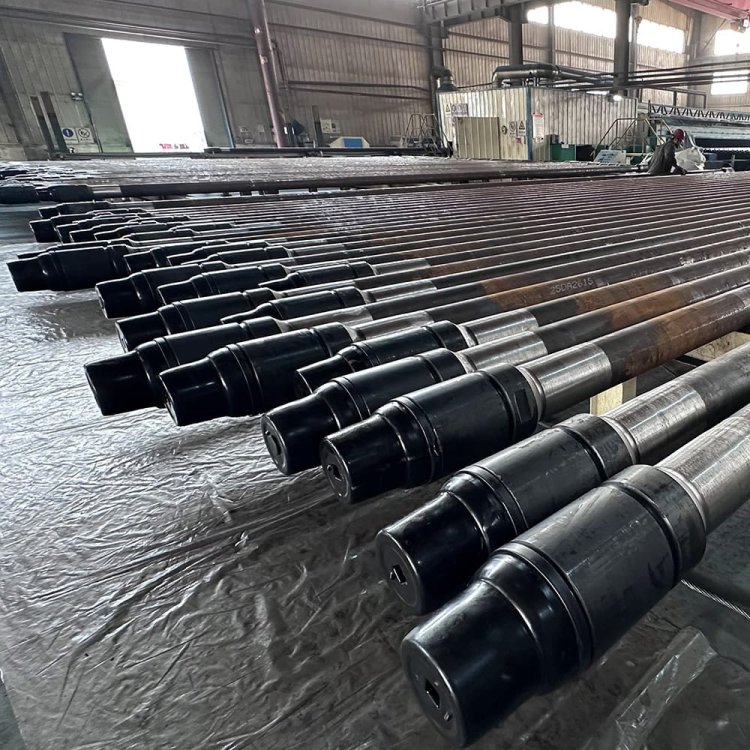

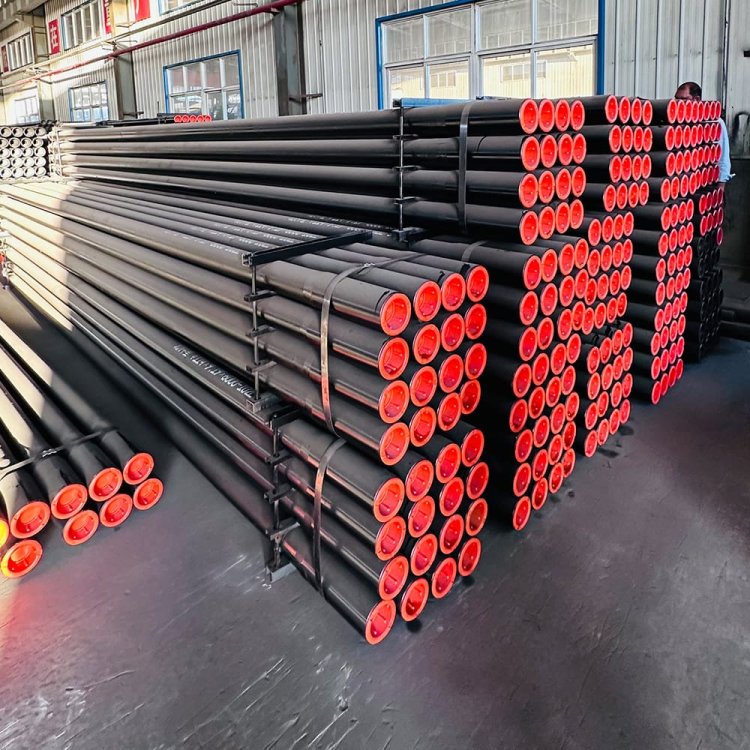

Drilling Pipe

الميزات الرئيسية

• قوة ومتانة استثنائيتان

• خيوط وصلات الأدوات المصنعة بدقة

• تصميم القطر الداخلي الأمثل

• شريط مقاوم للتآكل وطلاء مضاد للتآكل على الجدار الخارجي

• اختبار غير مدمر بنسبة 100% في عملية الإنتاج

• مقاومة التآكل الناتج عن كبريتيد الهيدروجين وثاني أكسيد الكربون ومقاومة التقصف الهيدروجيني

• قابلية التكيف مع المواصفات الكاملة

• هيكل قابل للإصلاح وإعادة الاستخدام

المواصفات الفنية

هيكل المنتج

جسم الأنبوب

يُصنع الجزء الأساسي الحامل للأحمال في أنبوب الحفر عادةً من أنبوب فولاذي غير ملحوم مصنوع من سبيكة فولاذية خاصة، ويشمل عادةً عدة درجات من الفولاذ من سلسلة X/G/S (مثل X95 وG105 وS135، إلخ). ويتحمل هذا الجزء أحمال الشد والالتواء والصدمات المتناوبة أثناء عملية الحفر، ويشكل أكثر من 90% من الطول الإجمالي لأنبوب الحفر.

منطقة الاضطراب/الانتقال

ينقسم الهيكل الانتقالي الذي يربط جسم الأنبوب بوصلة الأداة إلى نوعين: التشكيل الداخلي والتشكيل الخارجي. ومن خلال زيادة حجم المقطع العرضي لجزء الوصلة، يتم تحسين توزيع الإجهاد لتجنب تركيز الإجهاد والكسر عند نقطة اتصال جسم الأنبوب بالوصلة، وللتكيف مع متطلبات الأحمال في ظروف التشغيل المختلفة.

وصلة الأدوات

تُصنع مكونات التوصيل في طرفي القضيب عادةً من الفولاذ السبائكي، وتنقسم إلى طرف ذكر ذي أسنان خارجية (طرف الدبوس) وطرف أنثى ذي أسنان داخلية (طرف الصندوق). تُستخدم هذه المكونات لتوصيل أنابيب الحفر على التوالي، وكذلك لتوصيلها بأنابيب الحفر الزاوية وأدوات الحفر في قاع البئر، كما تتحمل كامل حمولة سلسلة أنابيب الحفر.

خيط واجهة برمجة التطبيقات الدقيقة

تتوافق خيوط التوصيل القياسية المصنعة على موصل الأداة مع مواصفات الخيوط المعترف بها دوليًا مثل API REG و API IF و API FH. يتم تصنيع شكل الخيط وخطوته وتناقصه بدقة عالية لضمان قوة التوصيل وسهولة التركيب، وتجنب خطر التلف أو الانحراف أثناء الحفر.

كتف مانع للتسرب بين المعدن والمعدن

بعد إحكام ربط الخيوط الذكرية والأنثوية، تتلاءم أسطح الكتف في طرفي موصل الأداة بإحكام، مما يضمن منع التسرب تمامًا أثناء دوران سائل الحفر. يتوافق مستوى مقاومة الضغط مع أقصى ضغط تشغيل لنوع الفولاذ المستخدم. بعض المنتجات المتطورة مزودة بحلقات مانعة للتسرب مرنة عند الكتف لتحقيق إحكام مزدوج.

طبقة خارجية من سبيكة مقاومة للتآكل

تتكون البنية عالية الصلابة والمقاومة للتآكل، الملحومة على الجدار الخارجي لوصلة الأداة، ومنطقة الانتقال السميكة، من مواد سبائك مقاومة للتآكل مثل كربيد التنجستن. يساهم ذلك في تقليل الاحتكاك بين أنبوب الحفر وجدار البئر أثناء الحفر في المقاطع المنحنية والتكوينات الصخرية الصلبة، كما يطيل عمر أنبوب الحفر في ظروف التشغيل المعقدة.

طلاء داخلي مضاد للتآكل

تتكون الطبقة الواقية المطلية على الجدار الداخلي للأنبوب في الغالب من راتنجات الإيبوكسي أو طلاء قائم على الجرافيت، مما يمنع سائل الحفر من تآكل الجدار الداخلي للأنبوب، ويقلل من التصاق الطين، ويقلل من فقدان ضغط الدوران. وهو مناسب لظروف الحفر شديدة التآكل مثل حقول النفط والغاز الحمضية والحقول ذات المحتوى العالي من الكبريت.

هيكل صمام مدمج

تُعدّ الهياكل الوظيفية الخاصة المدمجة داخل جسم الأنبوب شائعة في المنتجات المتخصصة مثل أنابيب الحفر القابلة للاسترجاع بتقنية إسقاط الكرات وأنابيب الحفر المزودة بصمامات تحويلية. فهي تُمكّن من الفتح والإغلاق السريع لسلسلة أنابيب الحفر ومسار التحويل الجانبي من خلال عمليات إسقاط الكرات، ما يلبي متطلبات العمليات الخاصة للحفر تحت ضغط مُتحكم به، والحفر تحت ضغط منخفض، وغيرها من العمليات الخاصة.

التطبيقات

صناعة استكشاف وتطوير النفط والغاز

السيناريوهات القابلة للتطبيق: يغطي هذا المنتج عملية الحفر الكاملة لآبار الاستكشاف والتطوير والتعديل في حقول النفط والغاز التقليدية البرية والبحرية، بالإضافة إلى موارد النفط والغاز غير التقليدية مثل الغاز الصخري والنفط المحكم وغاز الميثان من طبقات الفحم. وهو مجال التطبيق الأساسي لأنابيب الحفر.

صناعة تطوير الطاقة الحرارية الأرضية

السيناريوهات القابلة للتطبيق: تستخدم في عمليات حفر الآبار الحرارية الأرضية من نوع الصخور الساخنة الجافة والآبار الحرارية الأرضية من النوع الحراري المائي، ويمكن تكييفها مع ظروف العمل الخاصة للتكوينات ذات درجات الحرارة العالية.

صناعة استكشاف الموارد المعدنية والهندسة تحت الأرض

السيناريوهات القابلة للتطبيق: تستخدم في عمليات الحفر الاستكشافية للمعادن الصلبة المعدنية/غير المعدنية، وحفر التنبؤ الجيولوجي المتقدم للأنفاق، وحفر ثقوب المسح الهيدروجيولوجي.

صناعة الهندسة البحرية والمسح الجيولوجي البحري

السيناريوهات القابلة للتطبيق: بالإضافة إلى العمليات الروتينية على منصات حفر النفط البحرية، يمكن استخدامها أيضًا في عمليات الحفر الجيولوجي وأخذ عينات المسح الجيولوجي البحري في المراحل المبكرة من مد الكابلات/خطوط الأنابيب البحرية.

الهندسة الخاصة وصناعة تخزين الطاقة الجديدة

السيناريوهات القابلة للتطبيق: يمكن استخدامه في سيناريوهات هندسية ناشئة مثل حفر مضخات الحرارة الأرضية، وآبار التخزين الجيولوجي لثاني أكسيد الكربون، وآبار تخزين النفط/الغاز في الكهوف الملحية، وآبار تخزين طاقة الهواء المضغوط تحت الأرض.

التعليمات

1. هل يمكنك تخصيص أنابيب الحفر بمواصفات مختلفة، ودرجات فولاذية وأنواع توصيلات مختلفة لتناسب متطلبات مشروع الحفر الخاص بنا؟

نعم. نوفر جميع أنواع الفولاذ X/G/S وفقًا لمعيار API Spec 5D (مثل X95 وG105 وS135 وغيرها)، وندعم وصلات الخيوط القياسية مثل API REG وAPI IF وAPI FH. كما يمكننا تخصيص منتجات غير قياسية لتناسب ظروف العمل الخاصة بكم، مثل الآبار الموجهة والأفقية، والتطبيقات التي تتطلب درجات حرارة عالية ومقاومة عالية للتآكل.

2. هل تتوافق أنابيب الحفر الخاصة بكم مع مواصفات API 5D وغيرها من المعايير الدولية؟ هل لديكم شهادات اعتماد من جهات خارجية ذات صلة؟

تُصنّع جميع المنتجات وفقًا لمعايير API Spec 5D بدقة، ويمكن تزويدها بشهادات شعار API. كما أنها حاصلة على شهادة نظام إدارة الجودة ISO 9001 وشهادة ملاءمة البيئة الحمضية NACE MR0175.

3. ما هي تقارير فحص الجودة التي يمكنكم تقديمها لأنابيب الحفر؟ هل يتم إجراء عمليات فحص غير إتلافية بنسبة 100%؟

تُقدَّم شهادات المواد، وتقارير الفحص بالموجات فوق الصوتية، وتقارير فحص الجسيمات المغناطيسية لكل دفعة من المنتجات. ويُجرى فحص غير مُتلف بنسبة 100% خلال عملية الإنتاج. كما يُمكن توفير تقارير فحص معتمدة من جهات خارجية عند الطلب.

4. ما هي طرق التعبئة والنقل التي تتبعونها لضمان عدم تلف أنابيب الحفر أثناء الشحن لمسافات طويلة؟

يتم تثبيت أنبوب الحفر بواسطة دعامة خاصة، ويُغلّف بغشاء مقاوم للصدأ وقماش مقاوم للمطر. وهو يدعم طرق النقل اللوجستية المختلفة، مثل النقل البحري والنقل بالسكك الحديدية.
