Overshot

المواصفات الفنية

الميزات الرئيسية

1. تغطية كاملة لنطاق الأحجام لتطبيقات الصيد متعددة الآبار

تغطي هذه السلسلة أقطارًا خارجية للوعاء من 4 بوصات إلى 12-3/4 بوصة (الطرازات من LT-T102 إلى LT-T324)، وهي تتكيف مع عمليات الصيد في آبار الاستكشاف ذات الأقطار الصغيرة وآبار النفط والغاز ذات الأقطار الكبيرة، وتلبي احتياجات البناء لمواصفات حفر الآبار المختلفة.

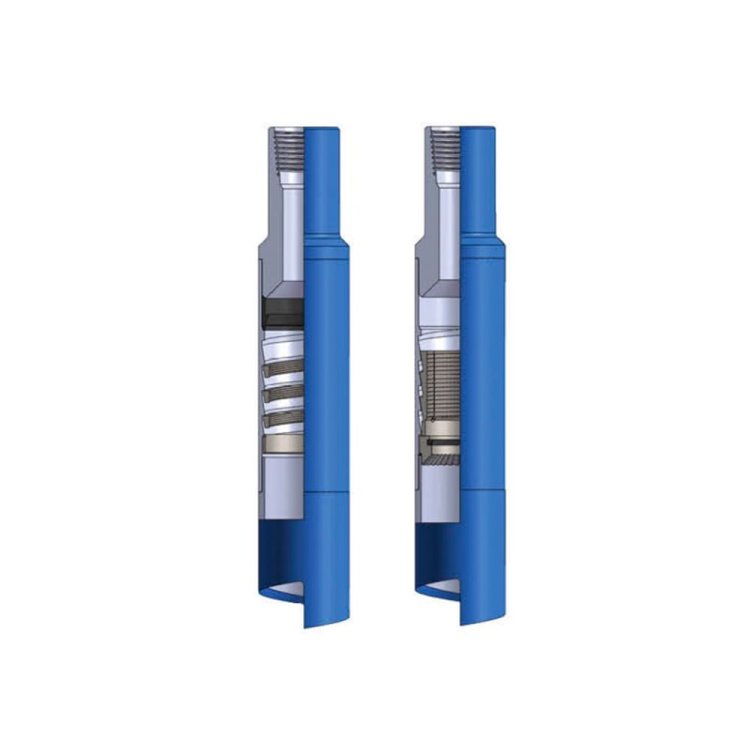

2. خيارات خطاف مزدوجة لهياكل أسماك متعددة الاستخدامات

يدعم كل نموذج كلاً من تكوينات المِخلب الحلزوني والمِخلب السلّي. يُعد المِخلب الحلزوني مثاليًا للأسماك الأنبوبية الملساء ذات الحجم الأكبر، بينما يوفر المِخلب السلّي إمساكًا متساويًا للأنابيب ذات الوصلات أو الأكتاف، مما يمنحها قدرةً أكبر على التكيف.

3. وصلات معيارية من API لتحقيق توافق عالمي في الموقع

بفضل تجهيزها بخيوط API القياسية في الصناعة بما في ذلك 6-5/8REG و NC50 و NC38 و NC26، تتصل وصلة Overshot مباشرة بأنابيب الحفر القياسية والأطواق والجرارات دون الحاجة إلى وصلات فرعية متقاطعة، مما يحسن كفاءة التجميع بشكل كبير.

4. قدرة الدوران للغسيل عالي الضغط وإزالة الالتصاقات

تسمح الأختام المدمجة بتدوير سائل الحفر بشكل مستمر عند ضغوط المضخة العالية بعد تشغيل جهاز فصل الأنابيب، مما يسهل غسل الجزء العلوي من الجهاز وإنشاء الدورة لدعم عمليات تحرير الأنابيب العالقة اللاحقة.

5. تصميم الإصدار لتعزيز السلامة وتخفيف المخاطر

إذا تعذر تحرير السمكة بعد الالتحام، فيمكن تحرير الجزء العلوي بأمان وسحب سلسلة الحفر، مما يمنع حدوث المزيد من المضاعفات في قاع البئر ويقلل من المخاطر التشغيلية.

6. حذاء طحن متكامل لتحسين معدل نجاح الصيد

يقوم دليل/حذاء الطحن السفلي بتقليم قمم الأسماك غير المنتظمة وإزالة النتوءات، مما يوجه السمكة بسلاسة إلى الوعاء ويحسن بشكل كبير من معدل النجاح في ظروف الصيد المعقدة.

7. توافق البرطمانات لاستعادة الأسماك العالقة بفعالية

صُممت هذه الأداة للعمل مع كل من الجرار الصاعدة والهابطة لتوفير أحمال الصدمات وتحرير الأسماك العالقة، مما يجعلها مناسبة للسيناريوهات الصعبة مثل انسداد الأنابيب بالرمل وانسدادها باختلاف الضغط.

8. هيكل وعاء عالي القوة لأداء متين في قاع البئر

صُنعت هذه الوعاء من فولاذ سبيكي عالي القوة، مما يمنحها مقاومة ممتازة للالتواء والضغط. وهي تتحمل إجهادات قاع البئر المعقدة والأحمال الثقيلة دون تشوه، مما يضمن عمرًا تشغيليًا طويلًا.

9. تصميم معياري لسهولة الصيانة والاستبدال

يمكن استبدال المكونات الرئيسية مثل الكماشات والأختام وأحذية الطحن بشكل فردي دون الحاجة إلى تفكيك كامل، مما يقلل من تكاليف الصيانة ووقت التوقف في الموقع.

10. تعدد الاستخدامات لجميع أنواع الأسماك الأنبوبية

يستخرج هذا الجهاز مجموعة واسعة من أنابيب الحفر، بما في ذلك أطواق الحفر، وأنابيب الحفر، وأنابيب الإنتاج، والوصلات. ويُستخدم على نطاق واسع في عمليات الحفر التقليدية، والآبار الموجهة، وعمليات الصيانة، وهو أداة أساسية عالمية لعمليات استخراج المعدات من حقول النفط.

التعليمات

س: ما هي الأنواع الرئيسية لأدوات الصيد في قاع البئر؟

ج: تشمل منتجاتنا بشكل أساسي أدوات صيد الأسماك الخارجية، ورماح الصيد الداخلية، وأدوات صيد الأسماك الصغيرة. تتضمن سلسلة أدوات الصيد الخارجية أدوات إطلاق وتداول، وأدوات صيد قصيرة المدى، وأدوات صيد الأسماك الصغيرة باستخدام قضيب الشفط؛ وتشمل سلسلة الرماح رماح الإطلاق، والرماح ذات آلية الارتداد، والرماح ذات آلية السحب، والرماح ذات آلية التغليف؛ وتشمل أدوات صيد الأسماك الصغيرة سلال جمع الأسماك الصغيرة وأكواب حفر جمع الأسماك الصغيرة.

س: ما الفرق بين الرمية العلوية والرمية الرمحية؟

أ: أداة الصيد الخارجية (Overshot) هي أداة صيد خارجية تُمسك بالقطر الخارجي للأنابيب المجوفة. أما الرمح (Spear) فهو أداة صيد داخلية تُثبّت على التجويف الداخلي للأنابيب المجوفة. وتُستخدم كلتاهما في ظروف صيد مختلفة.

س: ما هي أنواع الأسماك التي يمكن استرجاعها بواسطة نظام الإطلاق والتدوير العلوي؟

ج: تم تصميمه للأسماك الأنبوبية مثل أطواق الحفر وأنابيب الحفر والأنابيب والوصلات، ويستخدم على نطاق واسع لاستعادة سلسلة الأنابيب في عمليات الحفر والصيانة.

س: هل توجد أنواع مختلفة من الخطافات للقفزات العالية؟

ج: نعم. كل طراز مزود بملقط حلزوني وملقط سلة كخيارات. يناسب الملقط الحلزوني الأنابيب العادية ذات حجم الإمساك الأكبر، بينما يعمل ملقط السلة بشكل أفضل مع الأنابيب ذات الوصلات أو الأكتاف.

س: ما هي المواصفات المتاحة لإصدار وتدوير الفائض؟

ج: تتراوح الموديلات من LT-T102 إلى LT-T324، بقطر خارجي للوعاء من 4 بوصات إلى 12-3/4 بوصة. تشمل التوصيلات القياسية 6-5/8REG وNC50 وNC38 وNC26.

س: لماذا يُطلق على اللقطة العلوية اسم "إطلاق النوع"؟

ج: إذا تعذر تحرير السمكة العالقة، يمكن فصلها عن جهاز الحفر. ويمكن سحب سلسلة الحفر بأمان لتجنب تفاقم الحوادث في قاع البئر.

س: هل يمكن لآلة الحفر العلوية تدوير سائل الحفر بعد صيد الأسماك؟

ج: نعم. يسمح هيكل الختم المدمج بتدوير سائل الحفر بضغط عالٍ بعد عملية الاستخراج، مما يساعد على غسل الجزء العلوي من الاستخراج وتحرير الأنبوب العالق.

س: ما وظيفة حذاء الطحن الموجود في أسفل جهاز التجاوز؟

أ: يقوم جهاز الطحن بتشذيب قمم الأسماك غير المنتظمة وإزالة النتوءات. كما أنه يوجه السمك إلى الوعاء بسلاسة ويحسن من معدل نجاح الصيد.

س: ما هو استخدام اللقطة القصيرة العلوية؟

ج: لقد صُمم هذا المنتج خصيصًا للأسماك ذات الجزء الظاهر القصير. ويمكنه العمل بكفاءة حتى عندما لا يتجاوز طول الجزء الظاهر من رأس السمكة 50 مم، مما يجعله مثاليًا لحالات الأسماك ذات الأجزاء الظاهرة القصيرة.

س: ما هو الغرض من تجاوز قضيب الشفط؟

ج: إنها أداة مخصصة لاستخراج قضبان الشفط. تتميز بهيكل صغير الحجم وتعدد استخدامات قوي، وتستخدم عادة في عمليات إصلاح الآبار.

س: ما هي ظروف العمل التي يتكيف معها الرمح الخلفي؟

ج: إنها تجمع بين وظائف الصيد والفك. يمكنها التقاط الأنابيب المجوفة ونقل عزم الدوران العكسي لفك سلاسل الأنابيب العالقة.

س: ما هي مزايا رمح الكتلة المنزلقة؟

ج: يتميز ببنية بسيطة وسهولة التشغيل. يمكنه استخراج أنابيب الحفر، وأنابيب الاستخراج، والشاشات، وأدوات الحفر، ويمكن استخدامه مع أدوات الرفع والسحب.

س: ما هو استخدام رمح التغليف؟

ج: إنها أداة خاصة لاستخراج الخراطيش العالقة من الداخل. بفضل مساحة التلامس الكبيرة للأجزاء المنزلقة، يمكنها رفع الخراطيش العالقة أو هزها بكفاءة.

س: ما هي الأدوات المستخدمة لاستعادة الخردة المعدنية الصغيرة في البئر؟

ج: يتم استخدام سلة الخردة وكوب تجميع مخلفات الحفر. تجمع سلة الخردة مخاريط رؤوس الحفر وكتل الأسنان وخردة الحديد عن طريق الدوران العكسي؛ بينما يجمع كوب تجميع الخردة قصاصات المعادن والحطام الثقيل.

س: هل جميع اتصالات واجهة برمجة تطبيقات أدوات الصيد هي خيوط قياسية؟

ج: نعم. جميع المنتجات تعتمد خيوط API القياسية مثل REG و NC وخيوط قضبان خاصة، وهي متوافقة عالميًا مع سلاسل الحفر التقليدية.

س: هل يمكن استخدام أدوات الصيد هذه مع البرطمانات؟

ج: يمكن دمج معظم أدواتنا العلوية والرماح مع الجرار. تساعد قوة الصدم على تحرير الأسماك العالقة في ظروف الحفر المعقدة.

س: ما هي الصناعات التي تُستخدم فيها أدوات الصيد هذه بشكل رئيسي؟

ج: تُستخدم على نطاق واسع في عمليات حفر آبار النفط والغاز، وإصلاح الآبار، والاستكشاف الجيولوجي، وتطوير الطاقة الحرارية الأرضية، وهندسة آبار المياه، وهندسة التعدين.

س: هل تقدمون منتجات لحقول النفط البرية والبحرية؟

ج: نعم. مجموعة المنتجات الكاملة مناسبة لكل من العمليات البرية والبحرية، بما في ذلك الآبار الرأسية والآبار الموجهة والآبار الأفقية والآبار العميقة.

س: هل يمكن استبدال الأجزاء الرئيسية لأدوات الصيد؟

ج: نعم. إن الكماشات والمنزلقات ومكونات منع التسرب وأحذية الطحن هي وحدات قابلة للاستبدال بشكل فردي، مما يقلل من تكلفة الصيانة.

س: هل يمكنك توفير أدوات صيد مخصصة؟

ج: نحن نوفر مواصفات قياسية كاملة. وفي الوقت نفسه، يمكننا تخصيص الأحجام والخيوط والهياكل الخاصة وفقًا لظروف الآبار الفعلية للعملاء.
