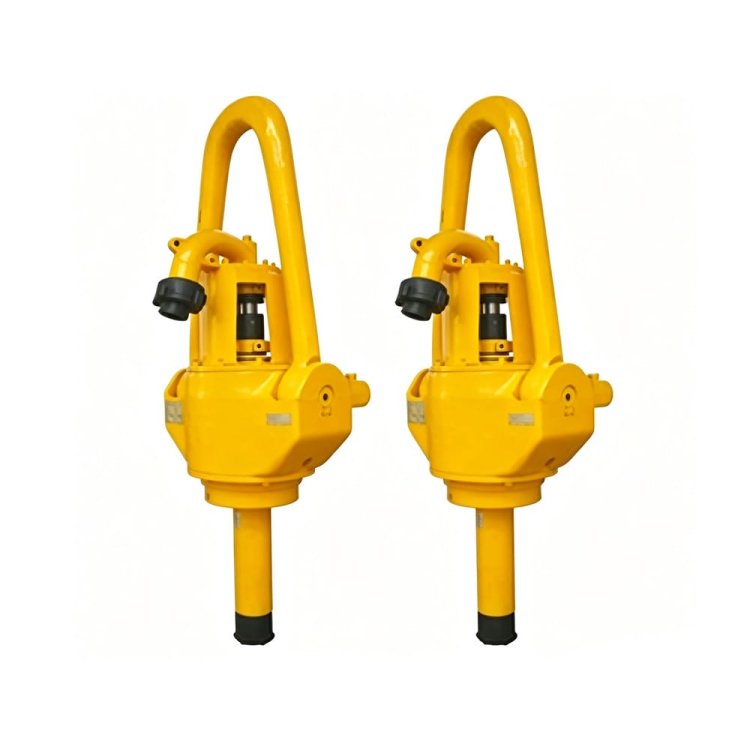

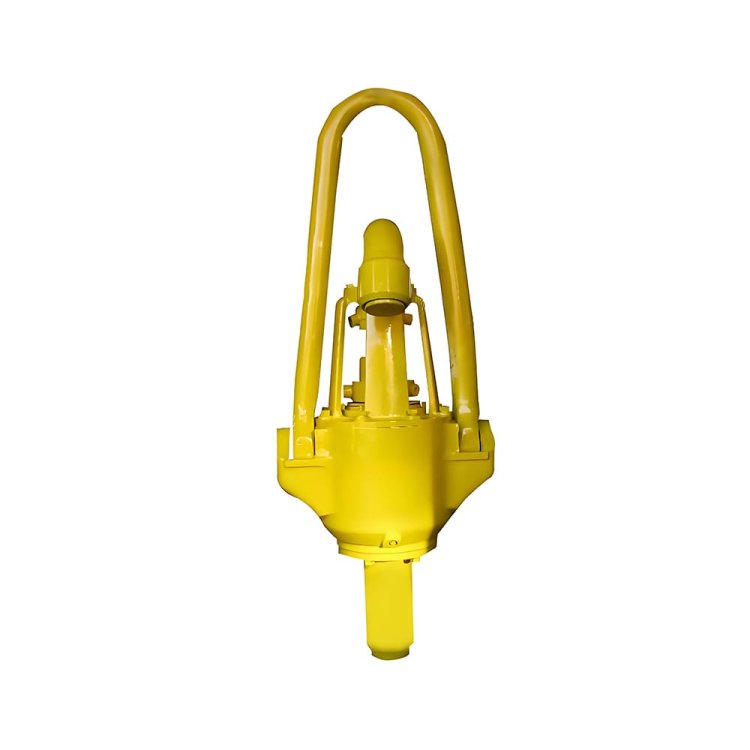

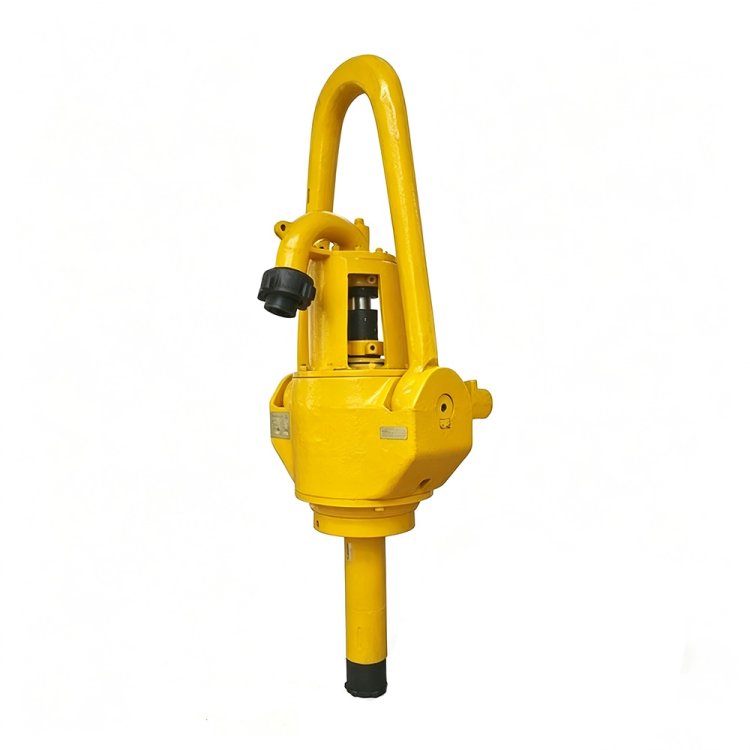

Swivel

الميزات الرئيسية

1- يتوافق تمامًا مع معايير API Spec 8C و PSL1 مع شعار API الرسمي، ويلبي متطلبات الامتثال لتصدير معدات البترول العالمية.

2- اعتماد هيكل كاسيت أنبوب الغسيل المعياري المنفصل، مما يسمح بالاستبدال السريع للأجزاء البالية على جهاز الحفر دون تفكيك عنق الإوزة والخرطوم الدوار، مما يقلل بشكل فعال من ساعات الصيانة ووقت توقف جهاز الحفر.

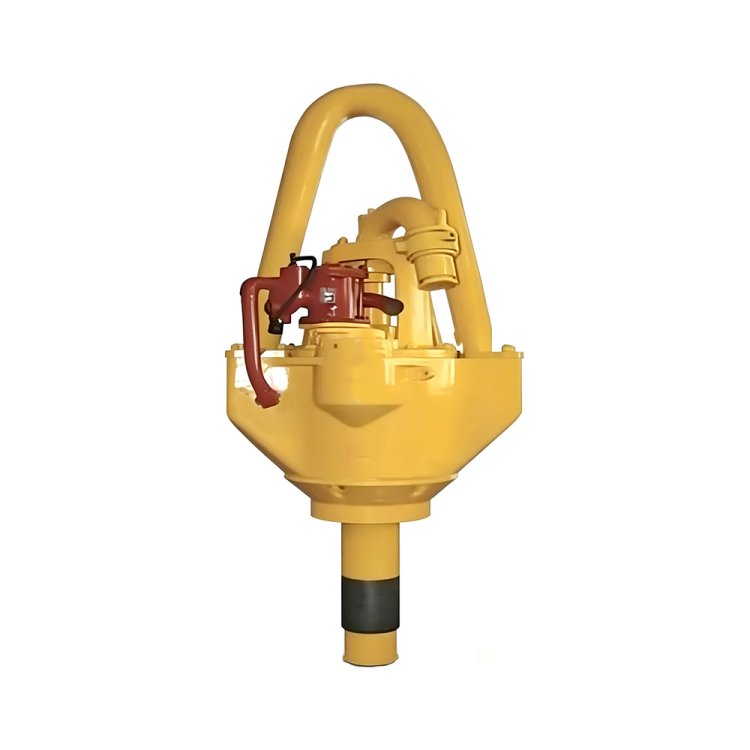

3. يتوفر نوعان من المنتجات لتلبية متطلبات التشغيل المتنوعة: وصلة دوارة عادية قياسية ووصلة دوارة مزدوجة مزودة بقابض محرك هوائي مدمج. تتيح الوصلة الدوارة المزدوجة إمكانية الدوران المساعد المستقل لتركيب الأنابيب وفكها، مما يقلل من حمل جهاز الحفر الرئيسي.

4- تشكيلة كاملة من الطرازات تتراوح من CH125 إلى SL450، مع أقصى حمل ثابت من 1250 كيلو نيوتن إلى 4500 كيلو نيوتن وأقصى ضغط تشغيل يصل إلى 35 ميجا باسكال، مما يجعلها مناسبة تمامًا لمشاريع حفر الآبار الضحلة والمتوسطة والعميقة.

5. خيارات تخصيص غنية: وصلات خيوط داخلية وخارجية قابلة للتخصيص 3LP / 4LP، وتكوين اختياري مقاوم لدرجات الحرارة المنخفضة للمناطق شديدة البرودة، وخيارين لوصلة عنق الإوزة من خيط REG ووصلة الاتحاد.

6- تُصنع المكونات الأساسية من سبيكة عالية المتانة لتحمل الأحمال الثقيلة وضغط دوران الطين العالي لفترات طويلة. يخضع كل مفصل دوار لاختبارات ضغط وتشغيل صارمة في المصنع للقضاء على مخاطر التسرب وإطالة عمر الخدمة الإجمالي.

المواصفات الفنية

هيكل المنتج

1- الهيكل الرئيسي: غلاف متكامل من سبيكة عالية القوة، يعمل كإطار دعم رئيسي لجميع التجميعات الداخلية، ويوفر مساحة تركيب لقابض محرك الهواء في الموديلات الدوارة ذات الوظيفة المزدوجة.

2- مجموعة الأنابيب المركزية: قناة تدفق أساسية لطين الحفر، تمر عبر مركز المفصل الدوار بالكامل، وتربط عنق الإوزة وسلسلة الحفر لتحقيق دوران الطين.

3- مجموعة المحمل الرئيسي والرأس المتقاطع: هيكل دوار يتحمل الوزن الإجمالي لسلسلة الحفر مع السماح بحركة دورانية سلسة أثناء الحفر.

4- مجموعة كاسيت أنبوب الغسيل: وحدة إحكام غلق معيارية تتكون من أنبوب الغسيل وحشوة وأجزاء مانعة للتسرب، يتم تركيبها بين الأنبوب المركزي وعنق الإوزة، ويمكن تفكيكها واستبدالها بسرعة في الموقع.

5- مجموعة عنق الإوزة: خط أنابيب تدفق منحني متصل بخرطوم دوار، متوفر بوصلة ملولبة أو وصلة اتحاد، زاوية ثابتة 15 درجة لنقل السوائل بسلاسة.

6- وصلة لولبية للصندوق السفلي: لولب قياسي 6 5/8 REG-LH في الأسفل، يستخدم لتوصيل الكيلي ونقل الحمل وتدفق الطين.

7- قابض محرك الهواء المساعد (للدوران المزدوج فقط): يتكون من محرك هواء وقرص احتكاك وترس صغير ومجموعة تروس كبيرة، مثبتة داخل غلاف لتشغيل الدوران المساعد المستقل للأنبوب المركزي.

العلامات التجارية المتوافقة

بومكو، إمسكو، غاردنر دنفر، نوف، أويلويل، تي إس سي، أيديكو، ويرث، دريلميك، ويذرفورد

التطبيقات

1- عمليات التنقيب عن النفط والغاز البرية

تُعد وصلات HNA الدوارة الخاصة بنا معدات أساسية للتدوير والدوران لحفر آبار النفط والغاز العمودية التقليدية، حيث تتعامل مع دوران الطين عالي الضغط وتدعم الحفر الدوراني المستمر لسلاسل الحفر.

2- استغلال النفط والغاز في المياه العميقة

ينطبق على عمليات حفر المنصات وعمليات الصيانة البحرية، مع تصميم هيكلي يتحمل الأحمال الثقيلة لتحمل ظروف العمل البحرية القاسية.

3- خدمة إصلاح الآبار وتحفيزها

مناسب لعمليات السحب والتشغيل والغسل والتكسير أثناء صيانة الآبار، ويلبي متطلبات الحمل والضغط المتغيرة لأعمال الإصلاح.

4- الحفر الأفقي والاتجاهي

يتكيف الأداء الدوراني المستقر مع تصميمات الآبار المنحنية المعقدة للآبار الأفقية والآبار ذات المدى الممتد والآبار الفرعية الجانبية.

5- مشاريع حقول النفط في المناطق الباردة

تدعم الإصدارات الدوارة المقاومة لدرجات الحرارة المنخفضة والمصممة خصيصًا عمليات الحفر في المناطق المتجمدة ذات درجات الحرارة المحيطة المنخفضة.

6- حفر الآبار الحرارية الأرضية

مثالي لدوران المياه في الآبار الحرارية الأرضية المتوسطة والعميقة، ومقاوم لوسائط الطين المختلطة ذات درجات الحرارة العالية.

7- تطوير غاز الميثان في طبقات الفحم والغاز الصخري

تتناسب مع منصات الحفر الصغيرة والمتوسطة لاستكشاف واستخراج موارد الطاقة غير التقليدية.

التعليمات

س: هل وصلات HNA الدوارة حاصلة بالكامل على شهادة API وقابلة للتبديل مع قطع غيار الشركات المصنعة الأصلية للعلامات التجارية الرئيسية؟

ج: نعم. جميع وصلات HNA الدوارة متوافقة مع معايير API Spec 8C PSL1 وتحمل شعار API الرسمي. الأبعاد والخيوط ومعايير التحميل متوافقة مع BOMCO وNOV وEMSCO وغيرها من العلامات التجارية العالمية، مما يتيح الاستبدال المباشر دون تعديل.

س: لماذا يتسرب الطين من وصلة العنق الدوارة بشكل متكرر؟

ج: يحدث تسرب الطين بشكل رئيسي بسبب تآكل أنبوب الغسيل، أو تلف الحشوات، أو تركيب مكونات منع التسرب بشكل معكوس. تتيح علبة أنبوب الغسيل المنقسمة لدينا استبدال موانع التسرب بسرعة على منصة الحفر دون الحاجة إلى تفكيك المفصل الدوار بالكامل، مما يحل مشكلة التسرب بسرعة.

س: ما الفرق بين المفصل الدوار العادي والمفصل الدوار ذو الاستخدام المزدوج؟

أ: يتميز المفصل الدوار ذو الوظيفة المزدوجة بمجموعة قابض محرك هوائي مدمجة. يمكنه تدوير أنابيب الحفر بشكل مستقل لعمليات التجميع والفك لتقليل الحمل على جهاز الحفر الرئيسي، بينما يقتصر دور المفصل الدوار القياسي على تدوير الطين ووظائف التعليق.

س: هل يمكنك تخصيص وصلات دوارة مقاومة لدرجات الحرارة المنخفضة لحقول النفط في المناطق الباردة؟

ج: تتوفر نماذج مخصصة لدرجات الحرارة المنخفضة. نستخدم مواد مانعة للتسرب مصممة لدرجات الحرارة المنخفضة وزيوت تشحيم خاصة لضمان التشغيل المستقر في بيئات عمل شديدة البرودة تصل إلى 40 درجة مئوية تحت الصفر.

س: ما هو العمر الافتراضي لنظام المحمل الرئيسي ونظام منع التسرب؟

ج: مع التشحيم والصيانة المنتظمة، يمكن أن تعمل محامل السبائك الرئيسية لأكثر من 8000 ساعة عمل؛ ويمكن أن تعمل مجموعة منع التسرب لأنبوب الغسيل لمدة 300-600 ساعة تحت ضغط التشغيل المقدر قبل الاستبدال.

س: ما هي مواصفات المفصل الدوار التي يجب أن أختارها لجهاز الحفر الخاص بي؟

ج: اختر بناءً على أقصى حمل ثابت وضغط تشغيل لجهاز الحفر الخاص بك. تتراوح موديلاتنا من CH125 (1250 كيلو نيوتن) إلى SL450 (4500 كيلو نيوتن)، مع أقصى ضغط تشغيل يصل إلى 35 ميجا باسكال، لتغطية متطلبات الآبار الضحلة والمتوسطة والعميقة.

س: ما هي أعمال الصيانة التي يجب القيام بها بانتظام أثناء التشغيل؟

أ: تحقق من مستوى الزيت وتآكل الحشوات في كل رحلة؛ قم بتغيير مواد التشحيم كل 200-700 ساعة عمل؛ أضف الشحم إلى مكونات منع التسرب قبل الحفر؛ اختبر الضغط قبل بدء تشغيل البئر لتجنب مخاطر التسرب الخفية.

كيف يعمل مفصل HNA الدوار

1. مبدأ عمل الدوران العادي

يؤدي المفصل الدوار القياسي من HNA وظيفتين أساسيتين: تعليق سلسلة الحفر وتدوير سائل الحفر. يمتد أنبوبه المركزي عموديًا عبر كامل الجهاز. يتصل عنق الإوزة العلوي بالخرطوم الدوار لإدخال طين الحفر عالي الضغط، ويتدفق الطين عبر الأنبوب المركزي إلى أنبوب الحفر وسلسلة الحفر ليصل إلى قاع البئر لتنظيف الصخور وتبريدها. يتحمل المحمل الرئيسي ومجموعة رأس التوصيل وزن سلسلة الحفر المعلقة بالكامل، مع السماح بدوران الأنبوب المركزي وسلسلة الحفر بحرية أثناء الحفر الدوراني. تشكل علبة أنبوب الغسيل المنقسمة، المثبتة بين عنق الإوزة والأنبوب المركزي، نظام إحكام ديناميكي، يمنع تسرب طين الحفر عالي الضغط عند دوران الأنبوب المركزي باستمرار بالنسبة لعنق الإوزة الثابت، مما يضمن دورانًا مستقرًا للطين تحت ضغط عالٍ.

2. مبدأ العمل الدوار ذو الوظيفة المزدوجة

استنادًا إلى بنية الدوران وتحمل الأحمال الخاصة بالمفاصل الدوارة العادية، يُضاف إلى المفصل الدوار ثنائي الوظيفة نظام نقل حركة مستقل بقابض محرك هوائي داخل الغلاف. يعمل الهواء المضغوط على تشغيل المحرك الهوائي المدمج، وتُنقل الطاقة إلى الترس الصغير عبر صفائح قابض احتكاكي. يتعشق الترس الصغير مع الترس الكبير المثبت على الجدار الخارجي للأنبوب المركزي لتدوير الأنبوب المركزي بشكل مستقل. يُمكّن هذا الدوران المساعد من إتمام عملية تركيب وفك أنابيب الحفر بشكل منفصل دون الاعتماد على طاولة الدوران الرئيسية لجهاز الحفر، مما يقلل بشكل فعال من حمل التشغيل على الجهاز الرئيسي. يعمل نظام منع تسرب طين الحفر بنفس طريقة المفصل الدوار العادي.
