Skid-Mounted Drilling Rig

الميزات الرئيسية

المزايا التنافسية الأساسية

سرعة فائقة في النشر ومرونة عالية في النقل

بفضل تصميمها المعياري، تنقسم منصة الحفر إلى 4 إلى 6 وحدات وظيفية مستقلة: وحدة الطاقة، ووحدة الرافعة، ووحدة الدوران ومنصة الحفر، ووحدة نظام تدوير الطين. صُممت كل وحدة لتناسب المقطورات المسطحة القياسية بطول 40 قدمًا أو حاويات الشحن القياسية للنقل، دون الحاجة إلى تفكيكها أثناء نقلها إلى الموقع. يمكن إتمام التركيب والتشغيل في الموقع خلال 24 إلى 48 ساعة، أي أسرع بنسبة 70% من منصات الحفر الثابتة التقليدية، مما يجعلها مثالية لمواقع الآبار المتباعدة في مناطق الصخر الزيتي، ومناطق الاستكشاف النائية، والمناطق ذات البنية التحتية المحدودة.

تكوين مرن لظروف الآبار المتنوعة

تتوفر خيارات كاملة من حيث الحمولة والأداء لتناسب أعماق الآبار المختلفة والتكوينات واحتياجات التشغيل:

نطاق حمولة الخطاف المقدرة: 30 طن / 50 طن / 80 طن / 120 طن / 150 طن، مناسب لأعماق الآبار من 300 متر إلى 3000 متر

طاولة دوارة اختيارية أو محرك علوي يعمل بالتيار المتردد بقدرة 375 إلى 2000 حصان، بنطاق عزم دوران من 15 إلى 200 كيلو نيوتن متر، قابل للتكيف مع التكوينات الرخوة والصخور الصلبة والطفل والحجر الرملي والطبقات المعقدة الأخرى

مضخة طينية اختيارية ثلاثية/مزدوجة بضغط تشغيل أقصى يتراوح بين 21 و70 ميجا باسكال، تدعم عمليات الحفر التقليدية والحفر تحت الضغط وعمليات الأنابيب الملفوفة

أنظمة الطاقة الاختيارية: محرك ديزل (متوافق مع مواصفات الوقود المحلية منخفضة الجودة) أو محرك كهربائي (للمناطق ذات إمدادات الشبكة المستقرة لتقليل تكاليف التشغيل)

الامتثال الكامل للمعايير العالمية والمتطلبات الإقليمية

تتوافق جميع المكونات الأساسية مع معايير API 8C (مواصفات معدات الحفر وخدمات الآبار) وAPI 7K (معدات الرفع الخاصة بالحفر وخدمات الآبار)، مع حصولها على شهادة نظام إدارة الجودة ISO 9001. تتوفر تكوينات توافق مخصصة للأسواق المستهدفة.

أمريكا الشمالية: محركات متوافقة مع معايير الانبعاثات من المستوى الرابع لوكالة حماية البيئة الأمريكية، وحواجز أمان متوافقة مع معايير إدارة السلامة والصحة المهنية، ومجموعات صمامات منع الانفجار عالية الضغط مناسبة لتكوينات الصخر الزيتي عالية الضغط، وتستخدم على نطاق واسع في حوض بيرميان، وإيجل فورد، وملاعب مونتني الصخرية.

رابطة الدول المستقلة/روسيا: حاصلة على شهادة EAC (TR CU)، مزودة بمجموعة بدء تشغيل بارد بدرجة حرارة منخفضة تصل إلى -40 درجة مئوية، هيكل شديد التحمل مناسب للمستنقعات والتندرا والتضاريس الجبلية الوعرة، أثبتت كفاءتها في حقول النفط في غرب سيبيريا ومنطقة الفولغا-أورال.

الشرق الأوسط: حاصل على شهادة GSO/SASO، مكونات مقاومة لدرجات الحرارة العالية (قابلة للتشغيل حتى +60 درجة مئوية)، تصميم مانع لتسرب الرمال، تكوين مقاوم للانفجار ومقاوم لغاز كبريتيد الهيدروجين لحقول الغاز الحامض، مناسب لحقول النفط البرية في الغوار والسفانية وغرب القرنة.

جنوب آسيا: شهادة BIS، وتكوين فعال من حيث التكلفة مع دعم قطع الغيار المحلية، ومناسب لعمليات استكشاف حقول النفط البرية في راجستان وتشاتيسغار.

تكلفة دورة حياة منخفضة وصيانة سهلة

يُسهّل التصميم المعياري تشخيص الأعطال والصيانة، حيث تتوافق قطع الغيار المستهلكة مع العلامات التجارية العالمية الرائدة في مجال منصات الحفر. تتمتع المنصة بعمر تشغيلي يزيد عن 15 عامًا في ظل ظروف التشغيل القياسية، مع انخفاض تكاليف التشغيل بنسبة 30% مقارنةً بمنصات الحفر الثابتة التقليدية ذات الحمولة نفسها، وذلك بفضل أنظمة تغذية الحفر الآلية الاختيارية التي تُقلل من الحاجة إلى العمل اليدوي. تضمن مستودعات قطع الغيار العالمية في هيوستن ودبي وموسكو توصيل قطع الغيار في غضون 3 إلى 7 أيام في جميع أنحاء العالم.

دعم كامل لما بعد البيع

يتم إجراء اختبار تحميل واختبار ضغط بنسبة 100% في المصنع قبل الشحن، مع إمكانية إجراء فحص من طرف ثالث (SGS/BV) عند الطلب.

إرشادات تركيب مجانية في الموقع، وتشغيل، وتدريب للمشغلين لمدة 3 إلى 5 أيام (مواد متوفرة باللغات الإنجليزية والروسية والعربية والإسبانية)

ضمان لمدة 12 شهرًا / 2000 ساعة تشغيل للوحدة بأكملها، وضمان لمدة 24 شهرًا للمكونات الأساسية (المحرك، المضخة الهيدروليكية، نظام الرفع).

دعم فني عن بُعد على مدار الساعة طوال أيام الأسبوع، واستجابة خلال ساعتين لتشخيص الأعطال؛ فرق خدمة محلية متاحة للأسواق الرئيسية مع دعم ميداني خلال 72 ساعة للأعطال العاجلة

خطة مخصصة لتوفير قطع الغيار لكل عميل لضمان التشغيل المستقر على المدى الطويل

المواصفات الفنية

هيكل المنتج

تحليل هيكلي لمنصة حفر معيارية مثبتة على قاعدة انزلاقية، مصممة خصيصًا لأسواق حقول النفط والاستكشاف العالمية.

صُممت هذه المنصة المعيارية للحفر السريع في مواقع الاستكشاف البرية، وحفر آبار التقييم، وحفر آبار التطوير المساعدة، وحفر آبار الطاقة الحرارية الأرضية، وعمليات آبار غاز الميثان من طبقات الفحم. وتعتمد المنصة تصميمًا معياريًا بالكامل، ولا تتطلب أساسات دائمة، وتدعم النقل السريع للوحدة بأكملها بين مواقع الآبار المتباعدة، وهي مُحسَّنة بالكامل للعمل في البيئات النائية والقاسية في أمريكا الشمالية، ورابطة الدول المستقلة، والشرق الأوسط، وجنوب آسيا، وأفريقيا. وتتوافق جميع المكونات الأساسية مع معايير API 8C/7K العالمية لمعدات حقول النفط، مع توفير مجموعات مُخصصة لتلبية المتطلبات التنظيمية والبيئية والتشغيلية الإقليمية.

1. قاعدة انزلاقية ونظام نقل معياري

تنقسم منصة الحفر بأكملها إلى 4 إلى 6 وحدات انزلاقية قياسية مستقلة وفقًا للتقسيم الوظيفي: وحدة الطاقة، ووحدة الرافعة، ووحدة الدوران ومنصة الحفر، ووحدة تدوير الطين (وحدة مضخة الطين + وحدة التحكم بالمواد الصلبة + وحدة خزان الطين)، ووحدة التحكم. صُممت جميع الوحدات الانزلاقية لتناسب المقطورات المسطحة القياسية بطول 40 قدمًا أو حاويات الشحن بطول 40 قدمًا للنقل، مما يقلل تكاليف النقل بنسبة 30% مقارنةً بمنصات الحفر التقليدية المفككة.

يتم لحام كل قاعدة انزلاقية من مقاطع فولاذية هيكلية عالية القوة مع طلاء مجلفن بالغمس الساخن مضاد للتآكل مصنف لمدة 20 عامًا من الخدمة الخارجية، ومدمجة مع عروات الرفع وفتحات الرافعة الشوكية وموصلات واجهة قياسية للأنابيب الهيدروليكية والكهربائية والضغط العالي من أجل اتصال سريع بين الكتل في الموقع.

تتوفر دعامات هيدروليكية تلسكوبية رباعية أو سداسية النقاط للطرازات ذات الحمولة العالية، مزودة بنظام تحكم مستقل في التسوية، وذلك لتحقيق الاستقرار في الموقع، مع نظام متكامل لمراقبة ضغط الأرض في ظروف التشغيل على الأراضي الرخوة أو المستنقعات أو الصحاري. كما يتوفر تصميم منخفض الارتفاع للمناطق ذات القيود على الارتفاع، مثل مواقع التعدين ومشاريع الهندسة الحضرية.

2. نظام الطاقة والنقل

يتوفر وضعان اختياريان للطاقة لتتناسب مع البنية التحتية المحلية ومتطلبات التكلفة:

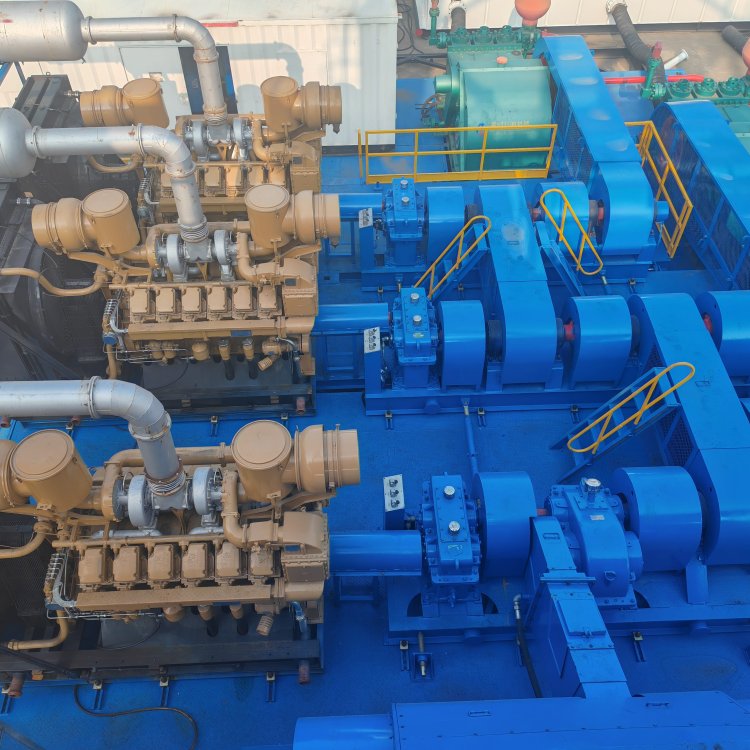

وضع طاقة الديزل: محرك ديزل عالي الموثوقية للخدمة الشاقة بقوة مصنفة من 200 حصان إلى 800 حصان، قابل للتكوين لتلبية معايير الانبعاثات الإقليمية: معيار وكالة حماية البيئة من المستوى 4 لأمريكا الشمالية، ومعيار يورو 5 لأسواق رابطة الدول المستقلة/الاتحاد الأوروبي، ومعايير انبعاثات GSO للشرق الأوسط، مع محركات اختيارية قابلة للتكيف مع وقود منخفض الكبريت للأسواق ذات جودة الوقود الرديئة.

وضع القيادة الكهربائية: للمناطق ذات إمدادات الشبكة المستقرة، مع خيار الطاقة من الشبكة أو مولد الديزل الاحتياطي، مما يقلل تكاليف التشغيل بنسبة 40٪ مقارنة بالنماذج التي تعمل بالديزل فقط.

تم دمج وحدة الطاقة مع علبة نقل الحركة ومأخذ الطاقة PTO لتشغيل معدات التشغيل الأساسية: جهاز السحب، والمحرك الدوار، ومضخة الطين، ووحدة الطاقة الهيدروليكية ذات المكبس المحوري عالي الضغط (HPU، أقصى طاقة 300 كيلو واط) للمشغلات المساعدة بما في ذلك تركيب برج الحفر، والدعامات الهيدروليكية، وأدوات مناولة الأنابيب، ومعدات التحكم في الآبار.

يتوفر نظام التسخين المسبق للزيت الهيدروليكي ومجموعة بدء التشغيل البارد الاختيارية عند درجة حرارة منخفضة تصل إلى -40 درجة مئوية لسيناريوهات التشغيل في المناطق القطبية وخطوط العرض العالية في رابطة الدول المستقلة، مما يدعم بدء التشغيل العادي عند درجة حرارة محيطة تبلغ -40 درجة مئوية.

3. المكونات الأساسية لنظام الرافعة والتحميل

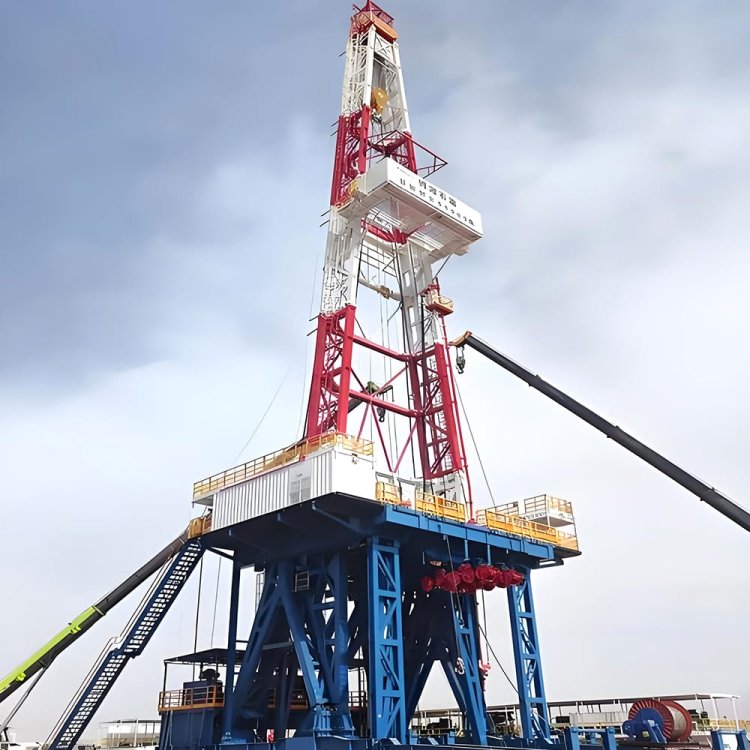

برج حفر تلسكوبي موشوري مصنوع من فولاذ إنشائي عالي القوة ومنخفض السبائك، بارتفاعات قابلة للتعديل تتراوح بين 15 و18 و21 و24 مترًا، وحمولة خطاف مصممة لتناسب حمولة منصة الحفر من 30 إلى 150 طنًا، مع طلاء مقاوم للتآكل مصمم ليدوم 20 عامًا. يوفر نظام استشعار الإجهاد المدمج ونظام مراقبة الميل مراقبة فورية لحمل البرج، مع إنذار تلقائي وفرملة طارئة عند اكتشاف حمولة زائدة أو ميل غير طبيعي.

مجموعة الرفع: أسطوانة مزدوجة اختيارية، وأسطوانة مفردة اختيارية للطرازات ذات الحمولة الصغيرة، مزودة ببكرة تاجية وبكرة متحركة وخطاف معتمدة من معهد البترول الأمريكي (API)، مع قفل أمان مانع للسقوط للخطاف، ومراقبة فورية لشد سلك الحبل لمنع انقطاعه. يدعم نظام تركيب البرج التركيب الهيدروليكي أو الميكانيكي الأوتوماتيكي بالكامل، حيث يتم إنجاز عملية نشر البرج بالكامل في غضون 15 إلى 30 دقيقة لإعداد الموقع بسرعة.

ممر اختياري لمعالجة الأنابيب ونظام رفوف أنابيب أوتوماتيكي لتقليل كثافة عملية سحب الأنابيب اليدوية بنسبة 60%+.

4. النظام الدوار

وضعان دواران اختياريان:

وضع الطاولة الدوارة: طاولة دوارة تعمل بالكهرباء ذات تردد متغير هيدروليكيًا، عزم الدوران المقدر من 15 كيلو نيوتن متر إلى 200 كيلو نيوتن متر، مع تحكم متغير باستمرار في السرعة من 0 إلى 300 دورة في الدقيقة، مناسبة لعمليات الحفر التقليدية وعمليات الصيانة.

وضع القيادة العلوي: محرك علوي متغير التردد يعمل بالتيار المتردد بقدرة 375 حصانًا إلى 2000 حصان، مع عزم دوران مصنف يصل إلى 200 كيلو نيوتن متر وسرعة قصوى تبلغ 300 دورة في الدقيقة، يحل محل محرك كيلي التقليدي لتحسين كفاءة سحب الأنابيب بنسبة 60٪ فأكثر، وهو مناسب لعمليات الحفر عالية الكفاءة وعمليات التكوين المعقدة.

مفصل دوار عالي الضغط ذو بنية مانعة للتسرب مزدوجة، متوافق مع تجميعات كيلي القياسية وعمليات أنابيب اللفائف. تم تجهيز منصة الحفر بشبكة مانعة للانزلاق، وحواجز حماية ثابتة، وعلامات تحديد مركز البئر القياسية، مع خيار إضافة كماشة هيدروليكية، ومنزلقات، ومصاعد لعمليات موقع البئر المساعدة.

5. نظام تدوير سائل الحفر (اختياري في عمليات الصيانة والإصلاح البحتة)

وحدة مضخة الطين المعيارية: مضخة طين ترددية مزدوجة/ثلاثية قابلة للتكوين، قدرة مصنفة من 300 حصان إلى 1600 حصان، أقصى ضغط تشغيل من 21 ميجا باسكال إلى 70 ميجا باسكال، مع نظام تبريد هواء متكامل ونظام تحكم آلي.

خط أنابيب تدوير الطين: مشعب توصيل سريع عالي الضغط قياسي، وأنبوب قائم وخط تدفق، متوافق تمامًا مع مجموعة BOP ومجموعة رأس البئر التي يوفرها العميل أو التي يتم مطابقتها ذاتيًا.

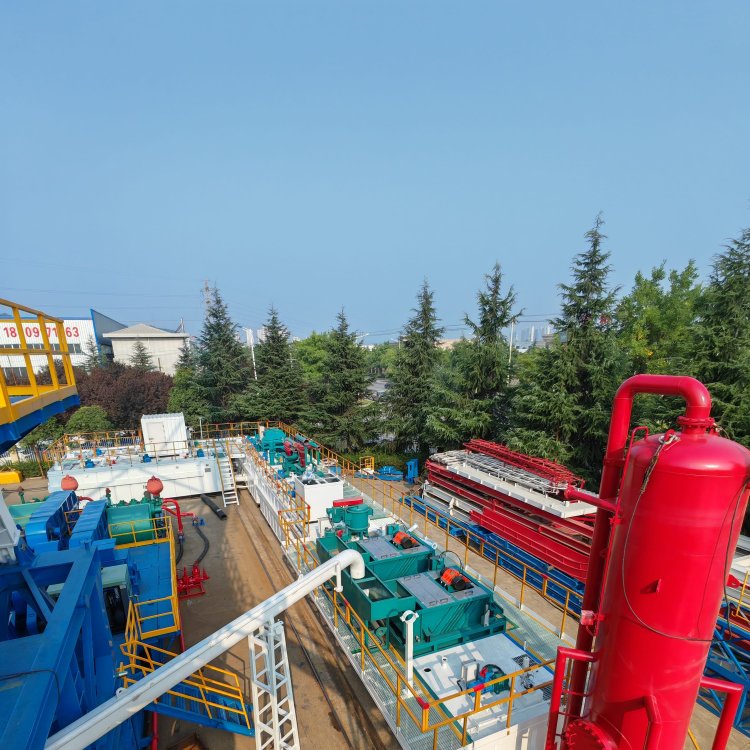

وحدة التحكم بالمواد الصلبة اختيارية: مدمجة مع هزاز الصخر الزيتي، وجهاز إزالة الرمل، وجهاز إزالة الطمي، وجهاز طرد مركزي للطين ونظام الخلط، مع خيارات متعددة لهزاز الصخر الزيتي للتكيف مع أحجام قطع التكوين المختلفة.

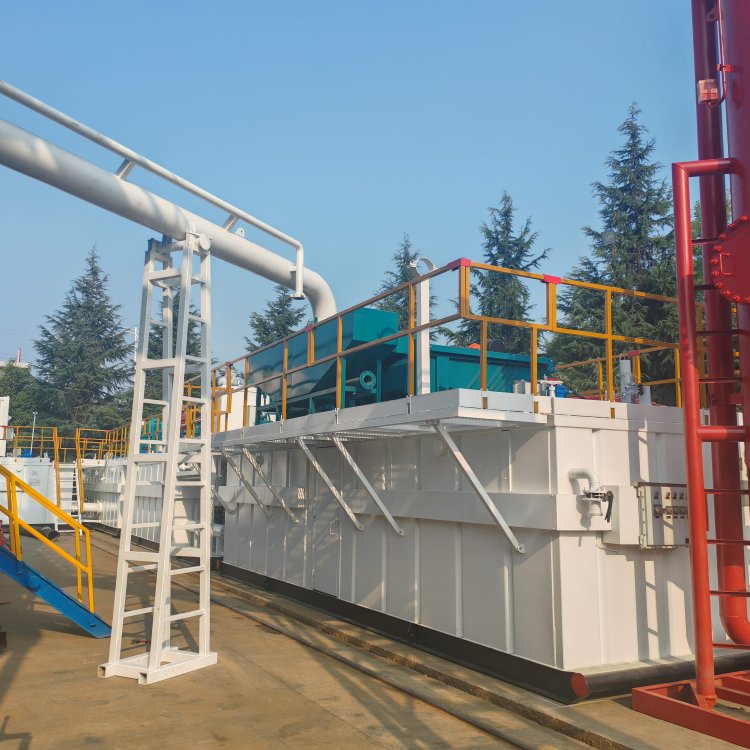

وحدة خزان الطين: خزانات طين قابلة للتكوين من 1 إلى 4 خزانات طين بنطاق حجم من 10 م³ إلى 100 م³، ومجهزة بمحركات تقليب ومدافع طين وأجهزة استشعار لمراقبة المستوى من أجل الصيانة العادية لأداء الطين.

6. نظام التحكم في الآبار ونظام التحكم في التشغيل

واجهة مجموعة مانع الانفجار: إطار تثبيت مانع الانفجار القياسي المثبت مسبقًا وواجهة التشغيل الهيدروليكي، متوافقة مع مانع الانفجار الحلقي، ومانع الانفجار الأنبوبي، ومانع الانفجار ذي المكبس المغلق المقدم من العميل، بضغط تشغيل مصنف من 14 ميجا باسكال إلى 70 ميجا باسكال. وحدة تحكم اختيارية للبئر مزودة بوحدة تحكم مدمجة في مانع الانفجار للتشغيل المحلي والبعيد.

وحدة التحكم المركزية: نظام تحكم PLC متكامل مع شاشة لمس HMI مقاس 10/15 بوصة، يدعم وضعَي تحكم: تحكم هيدروليكي يدوي للعمليات البسيطة، وتحكم كهربائي أوتوماتيكي للعمليات المعقدة. يعرض النظام بيانات آنية تشمل حمولة الخطاف، وإجهاد برج الحفر، وحالة المحرك/وحدة الطاقة الهيدروليكية، وضغط/تدفق الطين، وضغط رأس البئر، وسرعة الدوران، مع دعم واجهة متعددة اللغات باللغات الإنجليزية والروسية والعربية والإسبانية والصينية.

نظام تعشيق أمان كامل: حماية من الحمل الزائد، إنذار ميل البرج، زر إيقاف الطوارئ، مستشعر مضاد للتصادم في جهاز السحب وإنذار H₂S (اختياري لسيناريوهات تشغيل حقول الغاز الحامض)، مع نظام تحكم أمان جوهري اختياري للبيئات الخطرة.

7. المرافق الداعمة والأنظمة المساعدة

كابينة حفار معزولة ومكيفة الهواء بتصميم مضاد للاهتزاز، تدعم التشغيل العادي في نطاق درجة حرارة محيطة من -40 درجة مئوية إلى +60 درجة مئوية، مع معدات اتصال متكاملة، ومخزن لمعدات الإنقاذ في حالات الطوارئ، ومقصورات طفايات الحريق.

نظام إضاءة LED مقاوم للانفجار مع مصدر طاقة احتياطي يعمل لمدة 24 ساعة، ويدعم التشغيل الليلي المستمر.

المعدات المساعدة الاختيارية: ممر آلي، رأس مضخة كهربائية، مشبك رأس البئر، مضخة تثبيت محمولة وحاقن أنابيب ملفوفة، لتوسيع نطاق التشغيل.

العلامات التجارية المتوافقة

HH، BOMCO، RG، SJ، DFXK

التطبيقات

الصناعات التطبيقية الأساسية

صناعة استكشاف وتطوير النفط والغاز (التطبيق الأساسي)

يغطي دورة التشغيل الكاملة لتطوير حقول النفط والغاز البرية:

تُستخدم عمليات الحفر الاستكشافي، وحفر آبار التقييم، وحفر آبار التطوير المساعدة لاكتشاف احتياطيات جديدة من النفط والغاز على نطاق واسع في مواقع آبار الصخر الزيتي المتناثرة، ومناطق الاستكشاف النائية، ومشاريع حفر آبار التعبئة في حقول النفط الناضجة.

عمليات صيانة آبار الإنتاج القائمة: إنزال/مد الأنابيب، استبدال المضخات، حفر الآبار الجانبية، دعم تحفيز الآبار، والاستجابة لحوادث التحكم الطارئ في الآبار

أداء إقليمي مثبت: أكثر من 200 وحدة تعمل بشكل مستقر في الأسواق الرئيسية: حوض بيرميان/إيجل فورد (الولايات المتحدة الأمريكية) حقول النفط الصخري، وحقول النفط العملاقة البرية في غوار/سفانية (المملكة العربية السعودية)، وحقول النفط في غرب سيبيريا/فولغا-أورال (روسيا)، وحقول النفط البرية في راجستان (الهند)، وهي مُكيَّفة لتكوينات الصخر الزيتي عالية الضغط، وبيئات الصحراء ذات درجات الحرارة العالية، وظروف التشغيل القطبية التي تصل إلى -40 درجة مئوية على التوالي.

صناعة تطوير النفط والغاز غير التقليدي

مصممة خصيصاً لتناسب سيناريوهات التطوير التي تتضمن مواقع آبار متناثرة ومتطلبات نقل متكررة:

حفر آبار استكشاف وتطوير غاز الميثان من طبقات الفحم، والغاز الصخري، والنفط المحكم، مع تركيب سريع في الموقع (24-48 ساعة) يلبي احتياجات النقل المتكرر لمجموعات حقول الغاز غير التقليدية

حفر الآبار الرأسية والأفقية لغاز الميثان المستخرج من طبقات الفحم، مع إمكانية استخدام أنابيب اللفائف لتحسين كفاءة تحفيز الإنتاج.

التكيف الإقليمي: يستخدم على نطاق واسع في حقول الغاز/النفط الصخري في أمريكا الشمالية، وحقول غاز الميثان في طبقات الفحم في الصين، وحقول غاز الميثان في طبقات الفحم الأسترالية، مع تكوينات فعالة من حيث التكلفة لتتناسب مع نموذج عملية النقل عالي التردد للحقول غير التقليدية.

صناعة تطوير الطاقة الحرارية الأرضية

يدعم التشغيل الكامل لدورة بناء وصيانة آبار الطاقة الحرارية الأرضية:

حفر آبار الطاقة الحرارية الأرضية الضحلة والمتوسطة العمق لتوفير التدفئة المركزية وتوليد الطاقة الحرارية الأرضية

عمليات الصيانة والإصلاح لآبار إنتاج/حقن الطاقة الحرارية الأرضية: إزالة الترسبات، استبدال المضخات، استخراج الأدوات من قاع البئر، وصيانة آبار إعادة الحقن

التكيف مع المشهد: تم تكوينه خصيصًا بمكونات مقاومة للتآكل للمحلول الملحي الحراري الأرضي ذي الملوحة العالية ومحتوى كبريتيد الهيدروجين، وهو مناسب للمناطق الغنية بالطاقة الحرارية الأرضية بما في ذلك أيسلندا وتركيا ووادي الصدع شرق إفريقيا وغرب الولايات المتحدة.

التعليمات

استفسارات حول المواصفات الفنية والتخصيص

س1: هل يمكن تخصيص جهاز الحفر المنزلق ليتناسب مع ظروف البئر ومتطلبات التشغيل الخاصة بنا؟

نعم، ندعم التخصيص الكامل. يمكنك اختيار الحمولة من 30 إلى 150 طنًا، وارتفاع برج الحفر، ونظام الطاقة (ديزل/كهربائي)، ونمط التحكم، والملحقات الإضافية، ومجموعات التكيف البيئي بناءً على عمق البئر (من 300 إلى 3000 متر)، ونوع التكوين الجيولوجي، وتضاريس الموقع، واحتياجات التشغيل. نقدم عروضًا فنية مخصصة مجانية وتقديرات للتكاليف خلال 3 أيام عمل من استلامنا لمعايير التشغيل التفصيلية.

س٢: ما الفرق بين جهاز الحفر المنزلق وجهاز الحفر الثابت/المثبت على الشاحنات؟ أيهما أنسب لمواقع الآبار المتباعدة لدينا؟

تتميز منصة الحفر الانزلاقية لدينا بتصميم معياري متكامل، ولا تتطلب أساسات دائمة، ويمكن تركيبها وتشغيلها في الموقع خلال 24 إلى 48 ساعة. وهي أسرع بنسبة 70% في النقل من منصات الحفر الثابتة التقليدية، وأقل تكلفة بنسبة 30% في الخدمات اللوجستية من منصات الحفر المحمولة على الشاحنات، خاصةً في المناطق النائية ذات الطرق الوعرة. إنها الخيار الأمثل لمواقع الآبار المتناثرة في حقول الصخر الزيتي، ومناطق الاستكشاف النائية، والمناطق ذات البنية التحتية المحدودة. يمكننا تقديم تحليل شامل للتكلفة والعائد لمساعدتك في اتخاذ القرار.

س٣: هل يمكن لجهاز الحفر دعم عمليات الحفر والصيانة؟ هل أحتاج إلى شراء ملحقات إضافية لتحويل الوظائف؟

جميع الطرازات القياسية ثنائية الاستخدام للحفر والصيانة، وتتضمن مجموعات كاملة من أدوات الصيانة، بما في ذلك الكماشة الهيدروليكية، والوصلات، والمصاعد، وواجهات التحكم في الآبار، ضمن التكوين الأساسي. لإضافة وظائف الحفر، ما عليك سوى اختيار مضخات الطين الاختيارية، وملحقات منصة الحفر، ومجموعة مانع الانفجار، ومعدات التحكم في المواد الصلبة، دون الحاجة إلى أي تعديل على الوحدة الرئيسية.

س4: ما هي التكوينات الاختيارية المتاحة لبيئات التشغيل القاسية؟

نقدم مجموعات كاملة للتكيف البيئي:

مجموعة تشغيل بدرجة حرارة منخفضة تصل إلى -40 درجة مئوية: نظام تسخين مسبق للمحرك والزيت الهيدروليكي، ومكونات مطاطية/فولاذية مقاومة لدرجات الحرارة المنخفضة، لسيناريوهات التشغيل في دول رابطة الدول المستقلة والمناطق القطبية.

مجموعة تشغيل تتحمل درجات حرارة عالية تصل إلى 60 درجة مئوية: مشعاع محرك مُحسّن، زيت هيدروليكي مقاوم لدرجات الحرارة العالية، تصميم مانع لتسرب الرمال، لحقول النفط الصحراوية في الشرق الأوسط.

مجموعة مقاومة للانفجار/غاز كبريتيد الهيدروجين: نظام تحكم أمان داخلي، مكونات كهربائية مقاومة للانفجار، جهاز إنذار غاز كبريتيد الهيدروجين، لتشغيل حقول الغاز الحامض

مجموعة أدوات للتضاريس الرخوة: إطارات عريضة للأراضي الرطبة، سطح تلامس ممتد للدعامات الخارجية، نظام مراقبة ضغط الأرض، مناسبة للمستنقعات والمسطحات المدية والتربة الرخوة

التسعير والشروط التجارية

س5: هل عرض السعر الخاص بكم هو عرض تسليم على ظهر السفينة (FOB) أم عرض تسليم وارد إلى ميناء الوصول (CIF)؟ وماذا يشمل؟

ندعم جميع شروط التجارة الرئيسية FOB، CIF، DAP، DDU، EXW وفقًا لمتطلباتكم. يشمل عرض سعر FOB القياسي: جهازًا كاملًا بتكوين قياسي، ورسوم اختبار القبول في المصنع (FAT)، ورسوم بيان التصدير الجمركي، ومجموعة قطع غيار قياسية. لا يشمل الشحن الدولي، والتأمين، ورسوم الاستيراد، ورسوم ميناء الوصول، ورسوم النقل المحلي. يمكننا تقديم تفاصيل عرض سعر لشروط التجارة التي تستهدفونها عند الطلب.

س6: ما هي الشهادات الدولية التي يحملها جهازكم؟ هل يمكنكم تقديم وثائق لتخليص الاستيراد في بلدنا؟

تتوافق جميع المكونات الأساسية مع مواصفات API 8C لمعدات الحفر وخدمة الآبار ومعايير API 7K لمعدات الحفر وخدمة الآبار والرفع، مع شهادة نظام إدارة الجودة ISO 9001.

كيف يعمل

تجمع هذه المنصة المعيارية للحفر والصيانة، المثبتة على قاعدة انزلاقية، بين وظائف الحفر الاستكشافي والتطويري والصيانة والعمليات المساعدة. تتميز بتصميم معياري كامل لا يتطلب أساسات دائمة، ويدعم النقل السريع للوحدة بأكملها بين مواقع الآبار المتباعدة، وهو مُحسَّن للعمل في بيئات نائية وقاسية ذات بنية تحتية غير متطورة في الأسواق العالمية المستهدفة، بما في ذلك أمريكا الشمالية، ورابطة الدول المستقلة، والشرق الأوسط، وجنوب آسيا، وأفريقيا. تتوافق جميع المكونات الأساسية مع معايير API 8C/7K العالمية لمعدات حقول النفط، مع توفير مجموعات تكييف بيئية ووظيفية مُخصصة لتلبية المتطلبات الإقليمية.

1. منطق نقل الطاقة الأساسي

يدعم الجهاز وضعين اختياريين للطاقة ليتناسبا مع ظروف البنية التحتية المحلية:

وضع الطاقة بالديزل: محرك ديزل عالي الموثوقية للخدمة الشاقة بقوة مصنفة من 200 حصان إلى 800 حصان، مصمم لتلبية معايير الانبعاثات الإقليمية EPA Tier 4 لأمريكا الشمالية، و Euro V لأسواق رابطة الدول المستقلة/الاتحاد الأوروبي، ومعايير GSO للشرق الأوسط حسب الحاجة، مع إصدارات اختيارية قابلة للتكيف مع وقود منخفض الكبريت للأسواق ذات جودة الوقود الرديئة.

وضع القيادة الكهربائية: للمناطق ذات إمدادات الشبكة المستقرة، مع خيار الطاقة من الشبكة أو مولد الديزل الاحتياطي لتقليل تكاليف التشغيل بنسبة 40٪ مقارنة بالنماذج التي تعمل بالديزل فقط.

يُقسّم خرج الطاقة إلى مسارين: الأول يُنقل إلى وحدات التشغيل الأساسية، بما في ذلك جهاز السحب، ومحرك الطاولة الدوارة/السطح العلوي، ومضخة الطين، عبر نظام النقل ووحدة نقل الطاقة (PTO)؛ أما الثاني فيُشغّل وحدة الطاقة الهيدروليكية عالية الضغط (HPU) لتزويد المشغلات المساعدة بالطاقة، بما في ذلك نظام نصب برج الحفر، والدعامات الهيدروليكية، وملاقط الطاقة الهيدروليكية، ومعدات التحكم في البئر. تُنسّق جميع العمليات بشكل موحد بواسطة وحدة تحكم مركزية تعتمد على وحدة تحكم منطقية قابلة للبرمجة (PLC) مزودة بمستشعرات مدمجة، والتي تراقب معايير تشغيل جميع الأنظمة في الوقت الفعلي، مع دعم واجهة متعددة اللغات (الإنجليزية/الروسية/العربية/الإسبانية).

2. مبدأ العمل في ظروف الحفر

تُستكمل عمليات الحفر من خلال العمل المنسق لثلاثة أنظمة أساسية:

نظام الحفر الدوراني: تُنقل الطاقة إلى طاولة الدوران أو محرك التيار المتردد ذي التردد المتغير لتدوير سلسلة الحفر المكونة من أنبوب الحفر، وطوق الحفر، وريشة الحفر. تقوم ريشة الحفر بتكسير الصخور في قاع البئر مباشرةً لزيادة عمقها؛ ويُطبّق طوق الحفر وزنًا مُحددًا مسبقًا على ريشة الحفر لضمان كفاءة الحفر. يدعم النظام الدوراني التحكم المستمر في السرعة من 0 إلى 300 دورة في الدقيقة، مع نطاق عزم دوران مُقدّر من 15 إلى 200 كيلو نيوتن متر، وهو مناسب للتكوينات الصخرية اللينة والصلبة والطفل والحجر الرملي وغيرها من الطبقات المعقدة.

نظام تدوير سائل الحفر: تقوم مضخة الطين بضغط سائل الحفر المُجهز مسبقًا، ثم تدفعه إلى قاع البئر عبر مشعب الضغط العالي، والوصلة الدوارة، وسلسلة الحفر المجوفة. يندفع السائل من فوهة رأس الحفر بسرعة عالية، حاملًا معه نواتج الحفر إلى السطح عبر الفراغ الحلقي للبئر، حيث يتم تنقيته بواسطة معدات التحكم بالمواد الصلبة (هزاز الطين، وجهاز فصل الرمل، وجهاز فصل الطمي، وجهاز طرد مركزي للطين) لإعادة استخدامه. في الوقت نفسه، يعمل النظام على تبريد رأس الحفر، وتثبيت جدار البئر، ومنع انهياره.

نظام التحكم بالرفع: أثناء الحفر، يتحكم جهاز السحب في سرعة خفض الخطاف لضبط الوزن على رأس الحفر بدقة. عندما يتآكل رأس الحفر ويحتاج إلى استبدال، أو عندما تحتاج مجموعة أنابيب الحفر إلى تعديل بسبب التكوينات المعقدة، يقوم جهاز السحب برفع سلسلة الحفر بأكملها عبر نظام الرفع المكون من كتلة التاج، وكتلة الحركة، والخطاف لإتمام عمليات سحب الأنابيب، ويمكنه أيضًا القيام بعمليات إنزال أنابيب التغليف وغيرها من العمليات.

3. مبدأ العمل في ظل ظروف إعادة تأهيل الآبار

لا تتطلب عمليات الصيانة التقليدية بدء تشغيل أنظمة الحفر الدوراني وأنظمة تدوير سائل الحفر، ويتم إنجازها من خلال تنسيق نظام الرفع ونظام تشغيل رأس البئر:

تقوم آلية السحب بتحريك الخطاف والمصعد والأدوات الأخرى عبر نظام الرفع لإتمام عمليات رفع وخفض أنابيب الحفر، وقضبان الشفط، والحشوات، والمضخات الغاطسة الكهربائية، وغيرها من أدوات سلسلة البئر. ويمكن للملاقط الهيدروليكية المتوافقة، والوصلات الهيدروليكية، والمصاعد القلابة الأوتوماتيكية إتمام عملية تركيب وفك سلاسل الأنابيب تلقائيًا، مما يدعم مهام الصيانة الروتينية، بما في ذلك استبدال المضخات، وإيقاف تدفق المياه، وفحص المضخات، واستخراج الأدوات الساقطة في قاع البئر، واستكشاف أعطال رأس البئر. كما تدعم الطرازات عالية الأتمتة التحكم بمفتاح واحد في رفع/خفض سلسلة الأنابيب والتحديد التلقائي للمواقع، مما يقلل بشكل كبير من الجهد اليدوي المطلوب عند رأس البئر.
