Integrated System & Electronics Control System

الميزات الرئيسية

تصميم مُعبأ في حاويات ومثبت على قاعدة انزلاقية

تكامل شامل بين محول التردد المتغير، وتوزيع الطاقة، ونظام التحكم لسهولة النقل، والنشر السريع في الموقع، والحد الأدنى من أعمال التركيب.

القدرة على التكيف مع البيئات القاسية

يضمن تصنيف الحماية العالي IP55+، والغطاء المقاوم للتآكل، ونظام التحكم في المناخ التشغيل المستقر في حقول النفط الصحراوية والبحرية والمناطق الباردة.

التحكم المركزي والذكي

نظام تحكم مركزي قائم على وحدة التحكم المنطقية القابلة للبرمجة (PLC) مع مراقبة في الوقت الحقيقي، وتشغيل عن بعد، وتشخيص الأعطال، مما يتيح إدارة دقيقة لمعدات الحفر والتكسير.

موثوقية عالية وأمان

تضمن الحماية المدمجة متعددة المستويات (الجهد الزائد، والحمل الزائد، وارتفاع درجة الحرارة، وقصر الدائرة) والتصميم منخفض التوافقيات سلامة المعدات وشبكة الطاقة.

هيكل معياري وقابل للصيانة

تصميم معياري لسهولة الوصول إلى المكونات، مما يقلل من وقت التوقف للصيانة ويبسط استبدال قطع الغيار.

دعم كامل لما بعد البيع

ضمان قياسي لمدة 12 شهرًا، ومساعدة فنية عالمية على مدار الساعة طوال أيام الأسبوع، وتدريب على التشغيل والصيانة في الموقع/عن بعد.

الكفاءة في استخدام المساحة والتكلفة

يساهم التصميم المدمج في توفير المساحة في الموقع، كما أن كفاءة الطاقة المُحسّنة تقلل من تكاليف التشغيل على المدى الطويل.

المواصفات الفنية

هيكل المنتج

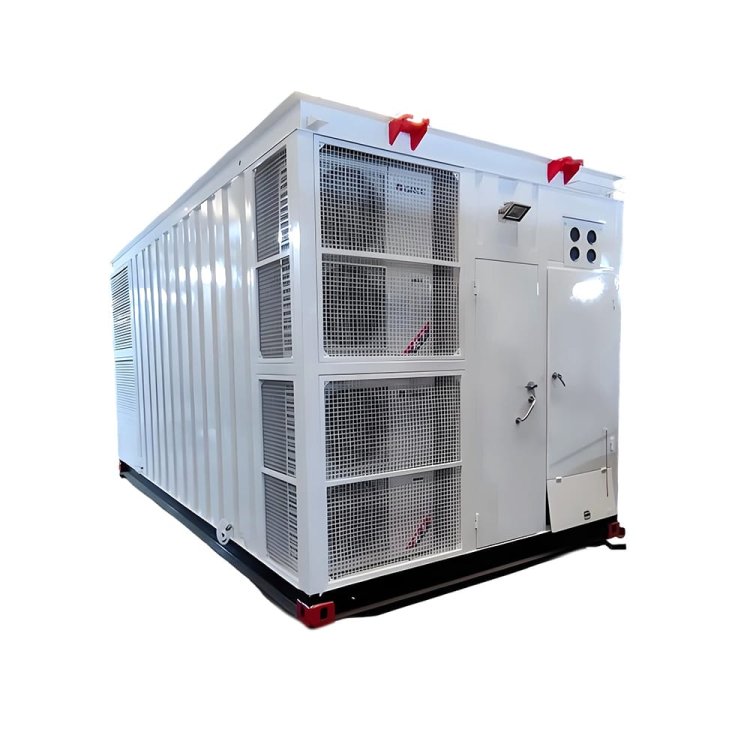

حاوية وقاعدة

تُشكّل الحاوية الفولاذية المقاومة للعوامل الجوية والتآكل الغلاف الخارجي، مع قاعدة انزلاقية مدمجة للتركيب المباشر في مواقع حقول النفط. تتميز الحاوية بتصنيف حماية عالٍ IP55+، وأنظمة تحكم في المناخ (تدفئة/تبريد)، وأنظمة تهوية لضمان التشغيل المستقر في البيئات القاسية مثل الصحاري، ومنصات الحفر البحرية، والمناطق الباردة.

وحدة توزيع الطاقة (PDU)

يضم هذا القسم، الموجود في حجرة واحدة، مفاتيح كهربائية عالية الجهد، وقواطع دوائر، ومحولات، وخزائن توزيع الطاقة. وهو يستقبل ويوزع الطاقة الواردة بأمان إلى جميع المكونات، مع حماية مدمجة ضد قصر الدائرة، والجهد الزائد، والحمل الزائد.

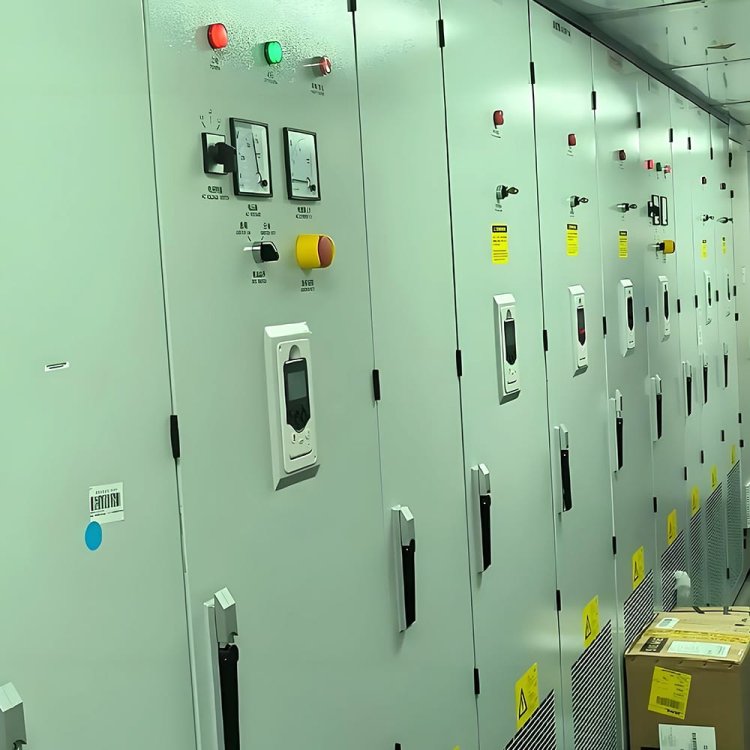

خزائن محركات التردد المتغير (VFD)

تُشكّل هذه الخزائن جوهر النظام، إذ تضمّ محولات تردد عالية الطاقة. تقوم هذه المحولات بتحويل طاقة الشبكة ذات التردد الثابت إلى طاقة ذات تردد قابل للتعديل، مما يُتيح التحكم الدقيق في السرعة وعزم الدوران لمضخات الحفر ومعدات التكسير الهيدروليكي وغيرها من آلات حقول النفط. وقد رُتّبت المحركات المتعددة بتصميم معياري لتسهيل الصيانة.

وحدة التحكم المركزية ووحدة التحكم المنطقية القابلة للبرمجة (PLC)

تحتوي هذه الحجرة على خزانة التحكم الرئيسية، ووحدة التحكم المنطقية القابلة للبرمجة (PLC)، وواجهة المستخدم (HMI)، ووحدات الاتصال. وهي بمثابة عقل النظام، حيث تجمع البيانات في الوقت الفعلي من جميع المكونات، مما يتيح المراقبة عن بُعد، والتحكم الآلي، وتشخيص الأعطال، وتسجيل البيانات. كما أنها تدعم التكامل السلس مع أنظمة SCADA الموجودة في الموقع.

الأنظمة المساعدة

تشمل هذه المكونات نظام التبريد (التبريد الهوائي أو السائل لمحركات التردد المتغير)، والإضاءة، وأجهزة التعشيق الآمنة، ومعدات إخماد الحرائق، وأبواب الوصول للصيانة. وهي تضمن سلامة النظام بأكمله وموثوقيته وسهولة صيانته.

العلامات التجارية المتوافقة

إمسكو، غاردنر-دنفر، ناشيونال، أويلويل

التطبيقات

• استغلال النفط والغاز

• هندسة حفر آبار النفط

• تكسير الغاز الصخري

• عمليات التثبيت والحفر

• منصة نفط بحرية

• صناعة التعدين

• صناعة المعادن

• صناعة الموانئ والخدمات اللوجستية

التعليمات

س: ما هي بيئات العمل التي يناسبها نظام التحكم الإلكتروني المتكامل هذا؟

أ: يتميز هذا الجهاز بهيكل مُدمج في حاوية، مُثبّت على قاعدة انزلاقية، ويتمتع بتصنيف حماية IP55+. يُمكنه العمل بثبات في ظروف قاسية، مثل حقول النفط البرية، ومنصات الحفر البحرية، والمناطق الصحراوية، والمناطق الباردة. وهو مقاوم للغبار والرطوبة والتآكل، ومُجهّز بأنظمة تحكم في درجة الحرارة وتهوية مُدمجة، ما يجعله مناسبًا للعمل الميداني الخارجي طويل الأمد.

س: هل يمكن لهذا النظام أن يحل محل معدات التحكم الأصلية لشركة CCS وغيرها من العلامات التجارية الرائدة؟ وهل يتمتع بتوافق جيد؟

ج: نعم. يعتمد النظام بروتوكولات اتصال عالمية وأحجام واجهات قياسية. وهو متوافق تمامًا مع أنظمة CCS وJereh وBOMCO وغيرها من معدات حقول النفط الرئيسية. يدعم النظام الاستبدال المباشر للمعدات القديمة دون الحاجة إلى تعديلات إضافية، ويتوافق مع الوحدات الجديدة والقديمة على حد سواء.

س: ما هي الوظائف الرئيسية لنظام الحماية المدمج؟

ج: إنه مزود بوظائف حماية شاملة للسلامة، تشمل الحماية من الجهد الزائد، والجهد المنخفض، والحمل الزائد، والتيار الزائد، وقصر الدائرة، وارتفاع درجة الحرارة، وفقدان الطور. عند اكتشاف أي خلل، يقوم النظام تلقائيًا بفصل الطاقة وإطلاق إنذار لحماية المعدات والعاملين في الموقع.

س: هل يدعم المنتج المراقبة والتشغيل عن بعد؟

ج: بالتأكيد. فهو مزود بوحدة تحكم مركزية PLC ووحدة اتصال، ويدعم جمع البيانات في الوقت الفعلي، وتعديل المعلمات عن بُعد، وتشخيص الأعطال عن بُعد، والتشغيل بدون مراقبة. كما يمكن ربطه بنظام SCADA الموجود في الموقع لتحقيق إدارة متكاملة.

س: ما هو نطاق الطاقة ومستوى الجهد لنظام التحكم المتكامل هذا؟

ج: تتراوح قدرة خرجها من 500 كيلوواط إلى 12 ميجاواط. يدعم جهد الإدخال 6 كيلو فولت و10 كيلو فولت و13.8 كيلو فولت، بينما يغطي جهد الخرج 380 فولت و600 فولت و690 فولت و3300 فولت، مما يلبي تمامًا متطلبات الطاقة لمضخات التكسير الكبيرة ومضخات الحفر.

س: هل النظام سهل التركيب والصيانة؟ كم من الوقت يستغرق تركيبه في الموقع؟

ج: إنها وحدة متكاملة مثبتة على قاعدة انزلاقية. لا تتطلب سوى توصيلات كهربائية بسيطة في الموقع، ويستغرق تركيبها بالكامل من يوم إلى يومين. يتيح التصميم المعياري الداخلي فحص الأعطال واستبدال المكونات بسرعة، مما يقلل وقت الصيانة بشكل فعال.

كيف يعمل النظام المتكامل ونظام التحكم الإلكتروني؟

يعمل نظام التحكم الإلكتروني المتكامل هذا، المُعبأ في حاوية، وفقًا لتنظيم السرعة بتردد متغير والتحكم الذكي المركزي. يدخل التيار المتردد من الشبكة أولًا إلى وحدة توزيع الطاقة لتنظيم الجهد وتوزيع الطاقة وتوفير الحماية، ثم ينتقل إلى وحدة محرك التردد المتغير.

يقوم محول التردد المتغير بتحويل طاقة التيار المتردد ذات التردد الثابت إلى طاقة ذات تردد وجهد قابلين للتعديل، وذلك لضبط سرعة وعزم دوران المحرك المساعد بدقة وفقًا لمتطلبات الحمل الفعلية. يقوم نظام التحكم المنطقي القابل للبرمجة المركزي بجمع بيانات التشغيل في الوقت الفعلي، بما في ذلك الجهد والتيار وإشارات الأعطال. كما يدعم النظام ضبط المعلمات ومراقبة الحالة والتشغيل عن بُعد عبر واجهة المستخدم.

بفضل دوائر الحماية المتعددة، يقوم النظام بفصل الطاقة وإيقاف التشغيل فورًا في حالة زيادة الجهد أو الحمل الزائد أو قصر الدائرة أو ارتفاع درجة الحرارة، مما يضمن سلامة التشغيل. ويمكنه تشغيل معدات الحفر والتكسير الهيدروليكي وخلط الرمال وغيرها من معدات حقول النفط بكفاءة عالية.
