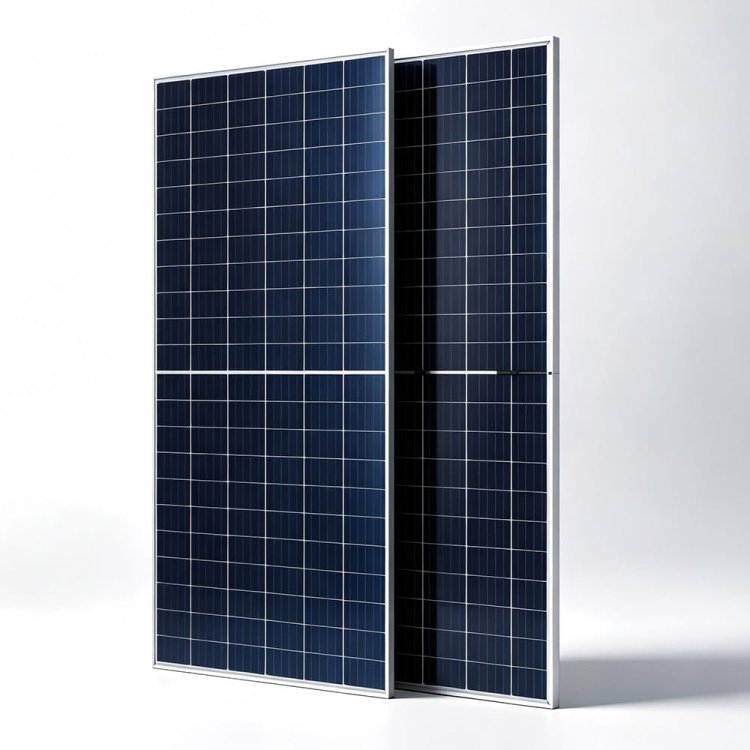

HNA Vertex Supreme N Bifacial D

الميزات الرئيسية

خلايا i-TOPCon Ultra عالية الكفاءة من النوع N، تصل كفاءة تحويل الوحدة القصوى إلى 24.1٪، ونطاق الطاقة 625-650 واط.

هيكل زجاجي مزدوج الوجه، يصل كسب الطاقة من الجانب الخلفي إلى 99%، وإخراج طاقة إضافي من ضوء الأرض/الماء المنعكس.

فقدان PID صفري وفقدان LID منخفض للغاية؛ 1% فقط من التوهين في السنة الأولى و0.4% من التوهين الخطي السنوي بعد ذلك، 87.4% من الاحتفاظ بالطاقة بعد 30 عامًا.

أداء حراري ممتاز مع معامل درجة حرارة منخفض (-0.29%/درجة مئوية)، وتوليد طاقة مستقر في درجات الحرارة العالية والإضاءة الخافتة.

تعمل الثنائيات الالتفافية المدمجة ذات التصميم ثلاثي الدوائر على منع مخاطر النقاط الساخنة الناتجة عن التظليل الجزئي بشكل فعال.

صندوق توصيل محكم الإغلاق بالكامل بمعيار IP68، وإطار من الألومنيوم المتين، ومقاومة فائقة للأحمال الميكانيكية؛ اجتاز اختبارات رذاذ الملح وتآكل الأمونيا للسيناريوهات الساحلية والبيئات المسببة للتآكل.

متوافق مع نظام الجهد العالي 1500 فولت تيار مستمر وموصلات الطاقة الشمسية الكهروضوئية الشائعة، ويدعم مُحسِّنات الطاقة الذكية المتوافقة.

ضمان شامل: ضمان لمدة 12 عامًا على المواد والتصنيع، وضمان لمدة 30 عامًا على خرج الطاقة الخطي.

إمكانية تطبيق واسعة النطاق لمحطات الطاقة الأرضية، وأنظمة الطاقة الشمسية الكهروضوئية الجبلية، والأسطح الصناعية والتجارية، ومشاريع الطاقة الشمسية الكهروضوئية الزراعية ومشاريع الطاقة الشمسية الكهروضوئية التكميلية لمصايد الأسماك.

المواصفات الفنية

هيكل المنتج

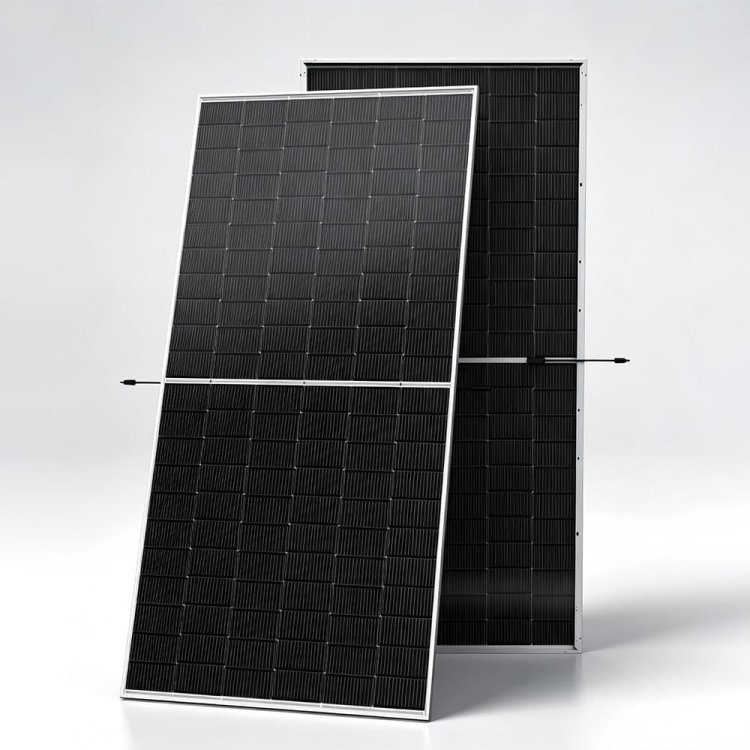

تعتمد وحدة الطاقة الشمسية HNA-NEG19RC.20 Vertex Supreme N ثنائية الوجه ذات الزجاج المزدوج على هيكل كامل مزدوج الطبقات من الزجاج مع خلايا i-TOPCon Ultra من النوع N المقطوعة نصفياً كوحدة أساسية لتوليد الطاقة.

تتكون الطبقات الخارجية من قطعتين من الزجاج المقسى عالي النفاذية بسماكة 2.0 مم على كل من الجانبين الأمامي والخلفي، مما يحقق امتصاصًا ثنائي الاتجاه للضوء ويوفر مقاومة عالية للتآكل والعوامل الجوية. يحتوي الهيكل الداخلي على 132 خلية نصف مقطوعة، موزعة على ثلاث دوائر مستقلة مزودة بثنائيات تحويل مدمجة للتخلص من مخاطر النقاط الساخنة في ظروف التظليل الجزئي. ويغلف غشاء عالي الأداء الخلايا بإحكام لمنع تسرب الرطوبة والغازات المسببة للتآكل.

يُحيط بالطبقة المصفحة إطار من سبائك الألومنيوم المؤكسد بسماكة 30 مم لتوفير الدعم الهيكلي، مما يُحسّن مقاومة الأحمال الميكانيكية ضد الرياح والثلوج. يوجد في الخلف صندوق توصيل مقاوم للماء بمعيار IP68، مُجهز بكابلات الطاقة الشمسية بمساحة مقطع 4.0 مم² وموصلات TS4 وMC4 EVO2 متوافقة لتسهيل التوصيل المتوازي والمتسلسل. يُحقق التصميم المدمج توازنًا مثاليًا بين خفة الوزن والمتانة، مما يجعله مناسبًا لمختلف بيئات التركيب الخارجية المعقدة.

العلامات التجارية المتوافقة

1. ماركات موصلات الطاقة الشمسية

تم تجهيز الوحدة بموصلات Staubli MC4 / MC4 EVO2 و TS4 Plus، وهي متوافقة تمامًا مع موصلات سلسلة Staubli الأصلية وجميع موصلات MC4 القياسية السائدة من جهات خارجية في الصناعة.

2. ماركات أجهزة العاكس

يدعم نظام الجهد العالي 1500 فولت تيار مستمر، ومتوافق مع جميع العلامات التجارية المحلية والعالمية الرئيسية لأجهزة العاكس:

العلامات التجارية الصينية: Huawei، Sungrow، GoodWe، Ginlong، Deye، Sofar، Kstar، Kehua، Sineng Electric

ماركات عالمية: SMA، Fronius، SolarEdge، Fimer، TMEIC

3. ماركات مُحسِّنات الطاقة على مستوى الوحدة

متوافق مع العلامات التجارية الرائدة لأجهزة تحسين الإضاءة الذكية للمشاريع المعرضة للتظليل:

Tigo TS4، Huawei Optimizer، SolarEdge Power Optimizer، Sungo IOPt Pro

4. ماركات حوامل التثبيت

يتناسب حجم الوحدة القياسي مع جميع ماركات حوامل الألواح الشمسية العالمية، بما في ذلك Xiamen Golden Solar وClenergy وPVH وغيرها من الشركات المصنعة المحلية والأجنبية لحوامل الألواح.

التطبيقات

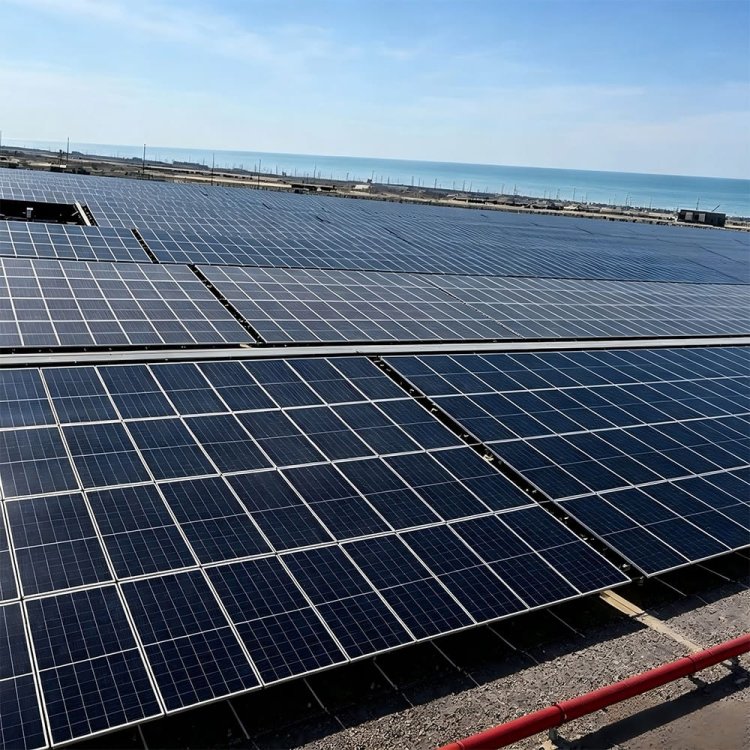

محطات الطاقة الكهروضوئية الأرضية واسعة النطاق، ومشاريع الطاقة الكهروضوئية الجبلية

أنظمة الطاقة الشمسية الموزعة على أسطح المباني الصناعية والتجارية

مشاريع تكميلية للطاقة الشمسية الزراعية والطاقة الشمسية السمكية

المناطق الساحلية ذات الضباب الملحي الكثيف ومزارع الماشية التي تحتوي على غازات أكالة

أنظمة الطاقة الشمسية الكهروضوئية عالية القدرة على أسطح المنازل

التعليمات

س: ما هو الطراز الكامل واسم وحدة الزجاج المزدوج ثنائية الوجه من نوع HNA؟

ج: النموذج هو HNA-NEG19RC.20، والاسم الكامل هو HNA Qingdao Hainuoao Energy Vertex Supreme N-type i-TOPCon Ultra ثنائي الوجه ذو الزجاج المزدوج، مع طاقة تتراوح من 625 واط إلى 650 واط وكفاءة تحويل قصوى تبلغ 24.1٪.

س: ما هو الهيكل الذي تعتمده هذه الوحدة، وما هو الحد الأقصى لكسب الطاقة ثنائي الوجه؟

أ: يعتمد هذا الجهاز على هيكل زجاجي مزدوج الطبقات بالكامل، يتكون من قطعتين من الزجاج المقسى بسماكة 2.0 مم. ويحتوي على 132 خلية من النوع N نصف المقطوعة، مما يحقق أقصى زيادة في الطاقة من الجانب الخلفي بنسبة 99% عن طريق التقاط الضوء المنعكس من الأرض وسطح الماء لتعزيز إجمالي توليد الطاقة.

س: ما هو أداء التوهين وشروط الضمان الخاصة بالوحدة؟

ج: يبلغ انخفاض الطاقة في السنة الأولى ≤1%، مع انخفاض خطي سنوي لا يتجاوز 0.4% من السنة الثانية إلى السنة الثلاثين. ويحتفظ الجهاز بنسبة 87.4% من طاقته الأصلية بعد 30 عامًا من التشغيل. ويأتي مع ضمان لمدة 12 عامًا على المواد والتصنيع، وضمان خطي لمدة 30 عامًا على خرج الطاقة.

س: ما هي السيناريوهات والمشاريع الصناعية التي ينطبق عليها المنتج؟

ج: إنه مناسب لمحطات الطاقة الأرضية واسعة النطاق، ومشاريع الطاقة الشمسية الكهروضوئية الجبلية، وأنظمة الطاقة الشمسية الموزعة على أسطح المباني الصناعية والتجارية، ومشاريع الطاقة الشمسية الكهروضوئية الزراعية والسمكية التكميلية. كما أنه يعمل بكفاءة في المناطق الساحلية ذات الضباب الملحي الكثيف، ومواقع تربية الماشية التي تتعرض للتآكل، وأنظمة الطاقة الشمسية المنزلية عالية الطاقة على أسطح المباني.

س: هل المنتج متوافق مع العلامات التجارية الشائعة لأجهزة العاكسات والمحسّنات وأقواس التثبيت؟

ج: يتميز هذا الجهاز بتوافق عالمي واسع. فهو يتوافق مع أجهزة العاكس الشائعة، بما في ذلك هواوي، وسونغرو، وإس إم إيه؛ ويدعم مُحسِّنات الأداء الذكية من تيغو، وهواوي، وغيرها من العلامات التجارية. وهو مزود بموصلات MC4/TS4، ما يجعله متوافقًا مع جميع موصلات الألواح الشمسية القياسية وأقواس التثبيت المتوفرة في السوق.

س: ما هي مزاياها في توليد الطاقة في ظل ظروف درجات الحرارة العالية والإضاءة المنخفضة؟

أ: يتميز هذا المنتج بمعامل حراري منخفض للطاقة يبلغ -0.29%/درجة مئوية لتقليل فقد الطاقة في البيئات الحارة. كما يضمن انعدام خطر التدهور الناجم عن الجهد (PID) وانخفاض التدهور الناجم عن الضوء (LID) استقرارًا في خرج الطاقة عند الفجر والغسق والأيام الغائمة، مما يوفر إنتاجية طاقة أعلى من وحدات النوع P التقليدية.

س: ما هي شهادات تصنيف الحماية ومقاومة التآكل والموثوقية التي يحملها المنتج؟

ج: يتميز صندوق التوصيل بتصنيف IP68 لمقاومة الماء والغبار. وقد اجتاز اختبارات رذاذ الملح واختبارات التآكل بالأمونيا لمدة 3136 ساعة. وهو حاصل على شهادات دولية كاملة تشمل IEC وUL وISO9001 وISO14001 وISO14067، مما يضمن استخدامه طويل الأمد في البيئات الخارجية القاسية والمسببة للتآكل.

كيف تعمل وحدة الطاقة الشمسية HNA Vertex Supreme N ثنائية الوجه ذات الزجاج المزدوج بتقنية i-TOPCon Ultra؟

تعتمد وحدة الطاقة الشمسية ثنائية الوجه HNA-NEG19RC.20 ذات الزجاج المزدوج على خلايا i-TOPCon Ultra من النوع N ذات القطع النصفي كوسط أساسي لتوليد الطاقة. تعمل تقنية التلامس التخميلي من النوع N على تقليل إعادة تركيب حاملات الشحنة داخل الخلايا بشكل كبير، مما يقلل من فقد الطاقة ويرفع كفاءة التحويل الكهروضوئي إلى 24.1%.

يُحقق الهيكل المزدوج الطبقات من الزجاج امتصاصًا للضوء من كلا الجانبين. يمتص الزجاج الأمامي عالي النفاذية (2.0 مم) ضوء الشمس المباشر، بينما يلتقط الزجاج الخلفي الشفاف الضوء المنعكس من الأرض والماء والمحاصيل لتوليد طاقة إضافية. وبفضل تصميمه ثلاثي الدوائر وثنائيات التجاوز المدمجة، يحدّ هذا الموديول من تلف النقاط الساخنة الناتج عن التظليل الجزئي.

بفضل معامل درجة حرارة الطاقة المنخفض للغاية، يُبطئ هذا النظام من انخفاض الطاقة في درجات الحرارة المحيطة المرتفعة. كما تضمن خصائص انعدام التدهور الناتج عن الجهد (PID) وانخفاض التدهور الناتج عن الضوء (LID) استقرار خرج الطاقة في ظروف الإضاءة الخافتة، مثل الأيام الغائمة ووقت الغسق. تُحوّل طاقة الضوء الممتصة إلى تيار مباشر، يُصدّر عبر صندوق توصيل IP68 وكابلات الطاقة الشمسية لتجميع الطاقة وتحويلها بواسطة العواكس.
