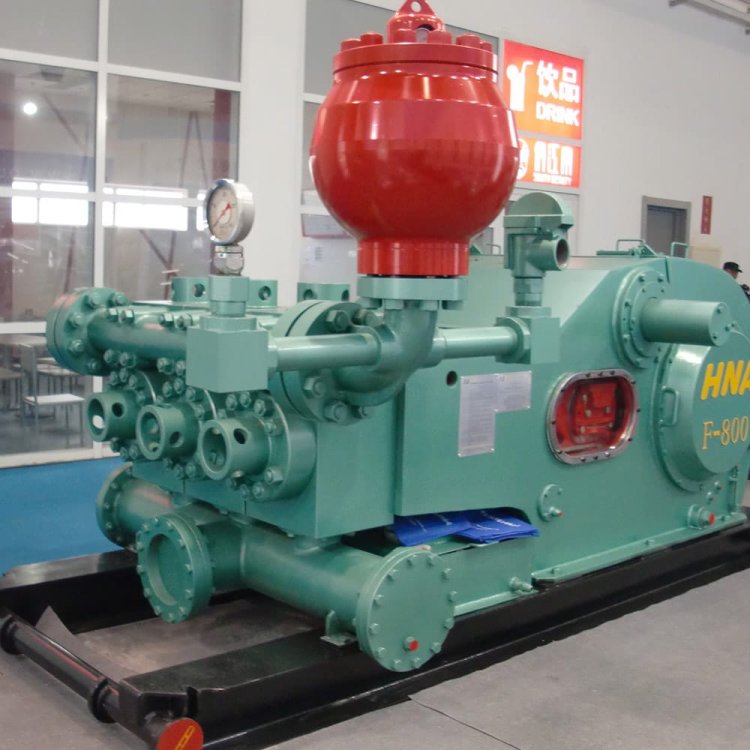

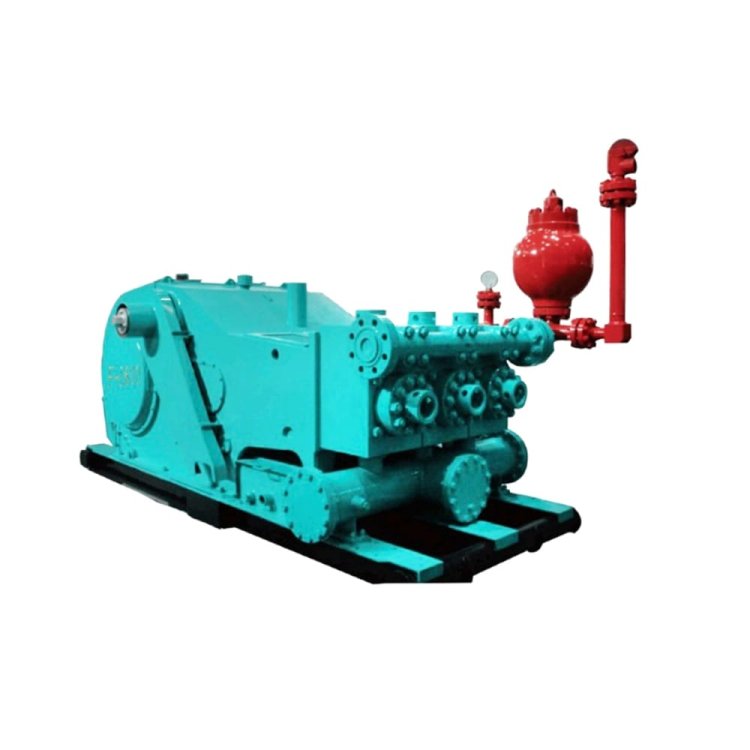

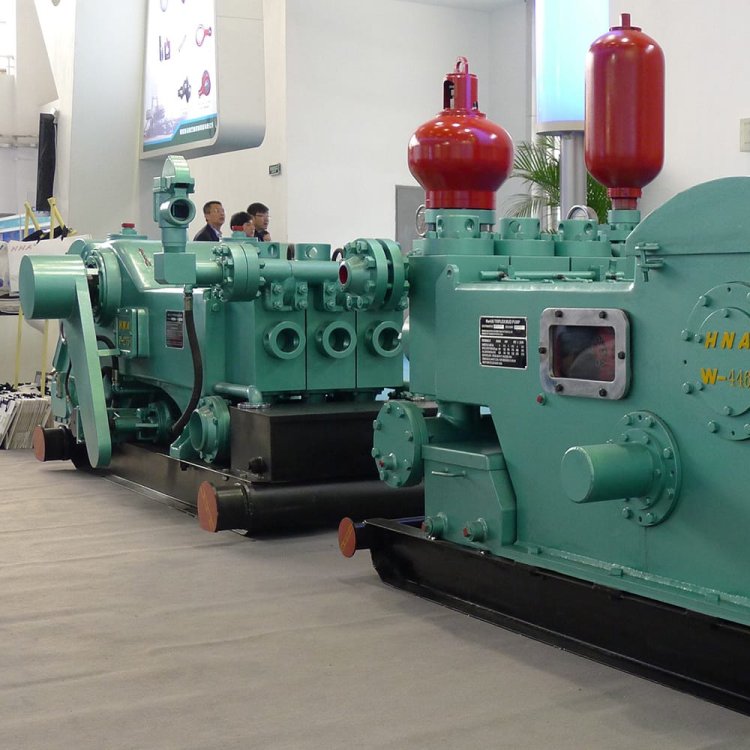

HNA-F Series Triplex Mud Pump

الميزات الرئيسية

قوة رائدة تبلغ 1.1600 حصان لعمليات حقول النفط الشاقة

مضخة الطين الأقوى لدينا، والتي توفر 1194 كيلوواط (1600 حصان) من عزم الدوران الخام لتلبية متطلبات مشاريع المياه العميقة البحرية، والآبار فائقة العمق، ومشاريع التكسير الهيدروليكي عالي الضغط.

2. حاصل على شهادة API-7K مع تجويف صمام API-7#

تم تصميمها وفقًا لمعايير API-7K مع تصميم تجويف الصمام API-7#، مما يضمن التوافق مع مكونات OEM الممتازة وسلامة منع التسرب الفائقة في بيئات الطين الكاشطة ذات الضغط العالي.

شوط طويل للغاية بطول 3.12 بوصة (305 مم) لتحقيق أقصى كفاءة

يعمل الشوط الرائد في الصناعة البالغ 305 مم (12 بوصة) على زيادة إزاحة السوائل لكل دورة، مما يسمح بتشغيل أقل SPM، ويقلل من التآكل، ويطيل عمر الخدمة للمكونات الحيوية.

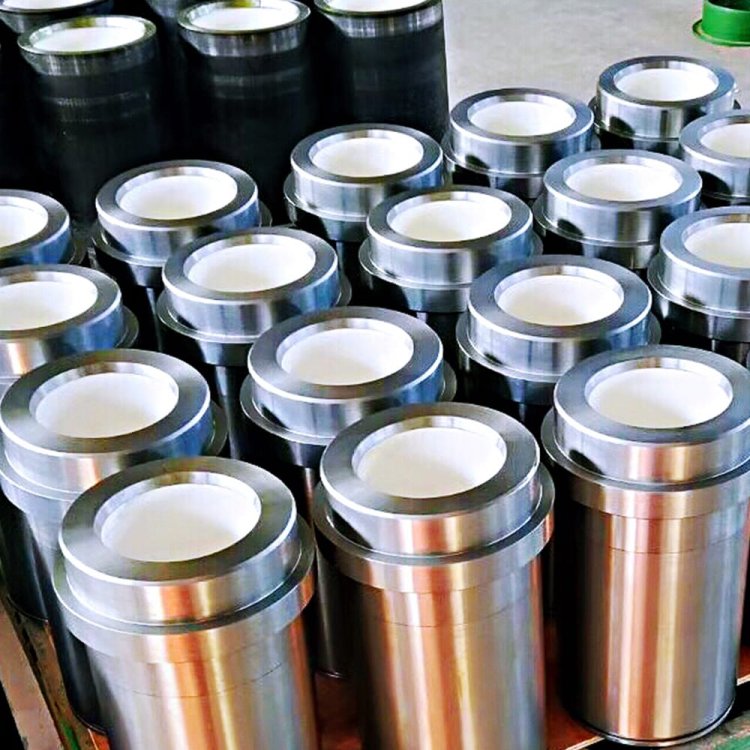

بطانة بقطر أقصى 4.180 مم لتحقيق معدلات تدفق رائدة في فئتها

يستوعب بطانة بحد أقصى 180 مم (7 بوصات)، مما يتيح معدلات تدفق رائدة في الصناعة (تصل إلى 45.43 لتر/ثانية / 720 جالون/دقيقة) لعمليات الدوران عالية الحجم وتنظيف آبار النفط.

شفة شفط بقطر 5.12 بوصة (305 مم) لتدفق غير مقيد

مزود بشفة شفط كبيرة مقاس 305 مم (12 بوصة) للقضاء على خطر التكهف، مما يضمن دخول السوائل بسلاسة وبشكل مستمر حتى عند أقصى إزاحة.

6. علبة تروس متعرجة دقيقة (نسبة 4.206:1)

توفر التروس المتعرجة عالية التحمل نقلًا فائق السلاسة ومنخفض الاهتزاز للطاقة، وهو أمر بالغ الأهمية للحفاظ على الاستقرار وتقليل الضوضاء عند الطاقة الكاملة.

7. نظام تزييت قسري وسريع للتشغيل المتواصل على مدار الساعة طوال أيام الأسبوع

يضمن نظام التشحيم ثنائي المفعول تشحيم كل مكون من مكونات طرف الطاقة بشكل كامل تحت الحمل الثقيل، مما يمنع تراكم الحرارة والتآكل أثناء عمليات الحفر المستمرة.

8. إطار أحادي الكتلة معزز ضخم (24,971 كجم)

تم تصميم إطار مصبوب شديد التحمل، يزن 24971 كجم، لامتصاص الصدمات والاهتزازات، والحفاظ على المحاذاة المثالية وتقليل إجهاد المكونات على مدى عقود من الخدمة.

9. التوافق والدعم العالمي لقطع غيار الشركات المصنعة الأصلية

جميع أجزاء التآكل الحرجة قابلة للتبديل بالكامل مع طرازات الشركات المصنعة الأصلية العالمية الرئيسية، مدعومة بمستودع قطع الغيار العالمي وشبكة الخدمات اللوجستية الخاصة بنا للتسليم السريع.

10. باقة خدمات شاملة متكاملة

مدعومة بنظام الخدمة المتكامل لدينا، بما في ذلك الهندسة قبل البيع، وإرشادات التركيب، والتدريب في الموقع، والدعم الفني على مدار الساعة طوال أيام الأسبوع لما بعد البيع لزيادة وقت التشغيل إلى أقصى حد.

المواصفات الفنية

هيكل المنتج

أجزاء وحدة الطاقة: مجموعة رأس التوصيل، عمود الترس الصغير، الترس الرئيسي، عمود المرفق، ذراع التوصيل، المحمل وأجزاء مجموعة المحمل.

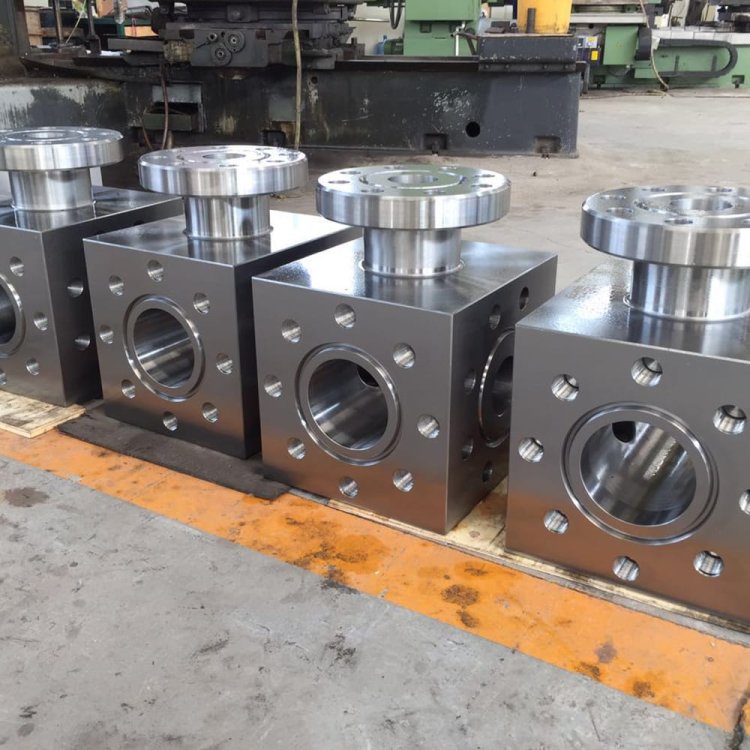

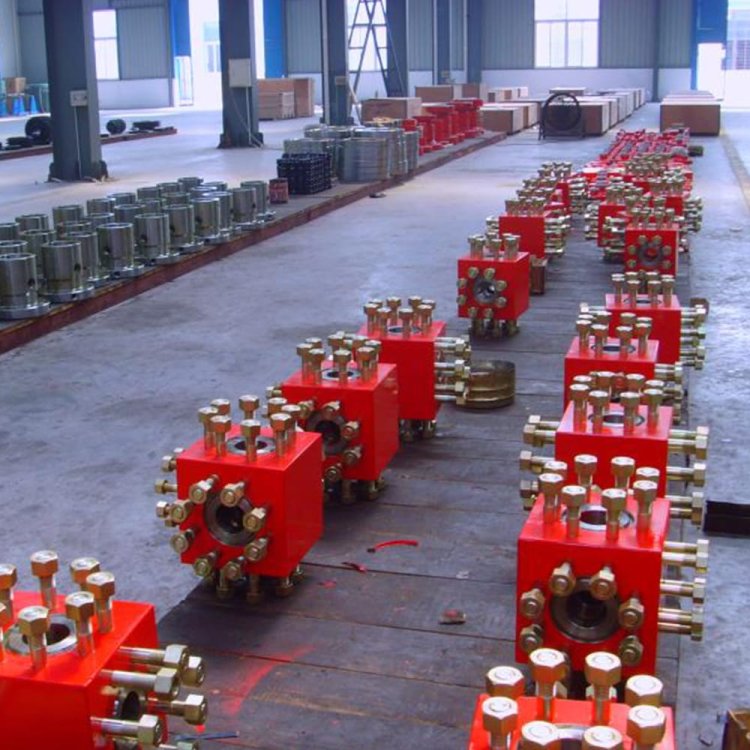

أجزاء نهاية السائل: وحدة نهاية السائل - قطعة واحدة على شكل حرف I وقطعتان على شكل حرف L، البطانة، المكبس ومجموعة المكبس، الصمام والمقعد والحشوة والزنبرك، رأس الأسطوانة، مشبك البطانة.

نظام الشحن: مضخة الشحن وقاعدتها، وصمام الفراشة والمشعب المقابل.

العلامات التجارية المتوافقة

بومكو/إمسكو، غاردنر دنفر، آيديكو، أويلويل، ناشيونال، إل إس ناشيونال، ويرث، مضخات الطين الروسية، ويذرفورد/إليس ويليامز، دريلميك، رومانيا

تُلبي منتجاتنا من مضخات الطين معايير الجودة المُعتمدة لدى الشركات المُصنّعة الأصلية، ويمكن استخدامها كبديل مباشر لمضخات الطين الأصلية ذات الشهرة العالمية. جميع منتجاتنا مُتوافقة تمامًا مع المتطلبات ذات الصلة المُحددة في معايير معهد البترول الأمريكي (API).

نقدم واحدة من أكثر مجموعات قطع غيار مضخات الطين شمولاً، بما في ذلك قطع غيار السوائل وقطع غيار الطاقة، وهي متوافقة مع العلامات التجارية والموديلات العالمية الرائدة، بما في ذلك:

غاردنر دنفر: سلسلة PZ7، PZ8/9، PZ10/11

سلسلة IDECO: T-500، T-800، T-1000، T-1300، T-1600

آبار النفط: سلسلة A-350-PT، A-560-PT، A-600-PT، A-850-PT، A-1100-PT، A-1400-PT، A-1700-PT

سلسلة ناشونال أويلويل: 7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 3NB-500C، 3NB-1000C، 3NB-1300C، 3NB-1600

ويذرفورد/إليس ويليامز: سلسلة E-447، E-2200، MP-5، MP-8، MP-10، MP-13، MP-16

ويرث: سلسلة TPK1000، TPK1600، TPK2000، TPK2200

سلسلة Drillmec: 9T1000، 12T1600، 7TS600، 7TS500، 9T800

مضخات الطين الروسية: سلسلة UNBT-950، UNB-600، 8T-650، UNBT650، NBT600، UNB1180، UNB1180L، NB125، NB80، NB50، NB32

العلامات التجارية الصينية المحلية: سلسلة BOMCO F، وسلسلة Lanzhou LS P/PZ، وسلسلة Honghua HH F، وسلسلة Rongsheng RS F، وغيرها.

بالإضافة إلى ذلك، ندعم أيضًا التوافق مع FB-1300 وFB-1600 وFC-2200 وDA-700 وDB-550 وD-300/500 وD-375 وD-700 وN1300 وC-250 وK-700 و14P-200 وE700/G1000 وK-500 وK-380 وK500A/700A وC250/35 وJWS-400 و3PN-1000 و3PN-1600 و3PN-2000 وغيرها من طرازات المضخات الشائعة، مما يوفر لك حلاً شاملاً لقطع غيار مضخات الطين.

التطبيقات

الحفر البري

مُصممة بشكل مثالي لجميع أنواع مشاريع حفر النفط والغاز البرية، وتوفر أداءً مستقراً في ظل ظروف جيولوجية أرضية متنوعة.

الحفر البحري

مصمم خصيصاً لبيئات العمل البحرية القاسية لضمان دوران الطين بشكل مستمر وآمن أثناء عمليات الحفر البحري.

منصة بحرية

حل مثالي لمضخات الطين لمنصات الحفر البحرية الثابتة والمتحركة، يلبي متطلبات المعايير العالية لمعدات حقول النفط البحرية.

استكشاف الغاز

معدات موثوقة لتدوير السوائل لاستكشاف الغاز الطبيعي وحفر آبار الغاز، قابلة للتطبيق على تطوير موارد الغاز التقليدية وغير التقليدية.

الحفر الأفقي الموجه (HDD)

تُستخدم هذه المضخة على نطاق واسع في مشاريع مد خطوط الأنابيب بدون حفر. فهي توفر ضغطًا ثابتًا للطين وتدفقًا مستمرًا للعبور الأفقي، مما يقلل بشكل فعال من مقاومة الإنشاء، ويحمي خطوط الأنابيب من التلف، ويضمن سلاسة عمليات العبور تحت الأرض.

الحفر الحراري الأرضي

مصمم للعمل في ظروف درجات الحرارة العالية والتآكل الشديد في آبار استكشاف الطاقة الحرارية الأرضية. يحافظ على دوران مستقر لسائل الحفر، ويضمن التشغيل المستمر والموثوق لنظام دوران السوائل في بيئات آبار الطاقة الحرارية الأرضية القاسية.

خدمات صيانة الآبار وإعادة تأهيلها

مناسب لمختلف عمليات ما بعد الحفر في حقول النفط، بما في ذلك إصلاح الآبار والتكسير الهيدروليكي والمعالجة الحمضية. يوفر هذا النظام نقلًا مستقرًا للسوائل تحت ضغط عالٍ لتحسين كفاءة عمليات حقول النفط بشكل عام وسلامة التحكم في الآبار.

التعدين وحفر الأنفاق

مثالية لمشاريع استكشاف المناجم وحفر الأنفاق. تتعامل بكفاءة مع الطين المحمل بالمواد الصلبة والكاشط، مما يحقق وظائف إزالة الخبث وتنظيف الثقوب وتبريد المعدات للهندسة تحت الأرض.

حفر آبار المياه

يوفر هذا النظام دورانًا مستقرًا ومستمرًا للطين أثناء حفر آبار المياه. ويتكيف مع مختلف التكوينات الجيولوجية المعقدة، مما يحسن كفاءة الحفر ويضمن تكوينًا سلسًا للبئر في مشاريع آبار المياه.

نقل السوائل الصناعية

تُستخدم على نطاق واسع في سيناريوهات معالجة السوائل الصناعية، وهي قادرة على نقل الوسائط عالية اللزوجة والشوائب والكاشطة مثل مخلفات التعدين ومياه الصرف الصناعي والمواد الكيميائية لأنظمة المعالجة الصناعية.

التعليمات

س: ما هو المعيار الذي تتوافق معه مضخات الطين الثلاثية الخاصة بكم؟

ج: يتم تصنيع جميع مضخات الطين وقطع الغيار الخاصة بنا وفقًا لمعايير API 7K الصارمة، بما يفي بمتطلبات الجودة الدولية لحقول النفط.

س: هل يمكن لقطع غيار مضخة الطين الخاصة بكم أن تحل محل منتجات الشركة المصنعة الأصلية؟

ج: نعم. منتجاتنا تصل إلى مستوى جودة الشركات المصنعة الأصلية ويمكن استخدامها مباشرة كبدائل لأجزاء مضخات الطين العالمية الرئيسية المصنعة من قبل الشركات المصنعة الأصلية.

س: ما هي المكونات الرئيسية لمضخة الطين الثلاثية HNA-F 500 الخاصة بك؟

ج: يتكون من وحدة الطاقة، ووحدة السوائل، ونظام التبريد بالرش، ونظام التشحيم، ونظام الشحن مع جميع الأجزاء الداعمة.

س: ما هي مزايا نظام التشحيم الخاص بمضخة الطين لديكم؟

ج: من خلال اعتماد التشحيم القسري والرش المدمج، فإنه يقلل بشكل فعال من تآكل الأجزاء، ويطيل عمر الخدمة، ويقلل من وتيرة الصيانة.

س: هل مضخة الطين لديك مزودة بنظام تبريد فعال؟

ج: مزودة بنظام تبريد بالرش احترافي يشمل مضخة الرش وخزان المياه وأنابيب الرش، مما يحافظ على تشغيل المضخة بثبات في ظل ظروف العمل ذات الحمل العالي.

س: هل بطانات مضخة الطين قابلة للتبديل في طرازكم؟

ج: نعم. يدعم هذا النظام مواصفات متعددة للبطانات القابلة للتبديل لضبط الضغط والتدفق وفقًا لظروف العمل المختلفة.

س: ما هو ضغط التشغيل الذي يمكن أن تصل إليه مضخة الطين HNA-F 500 الخاصة بك؟

ج: يصل أقصى ضغط تشغيل له إلى 34.5 ميجا باسكال (5000 رطل لكل بوصة مربعة)، وهو مناسب لمشاريع الحفر ذات الضغط العالي.

س: ما هي الصناعات والتطبيقات التي تناسبها مضخات الطين الخاصة بكم؟

أ: يستخدم على نطاق واسع في حفر آبار النفط، والحفر البري والبحري، واستكشاف الغاز، والحفر الأفقي الموجه، والحفر الحراري الأرضي، وإصلاح الآبار، والتعدين، وحفر آبار المياه، ونقل السوائل الصناعية.

س: هل توفرون قطع غيار كاملة لمضخات الطين؟

ج: لدينا المواصفات الأكثر اكتمالاً لملحقات مضخة الطين، والتي تغطي طرف الطاقة، وطرف السوائل، والصمامات، والمكابس، والوصلات، وغيرها من الأجزاء المعرضة للتآكل.

س: ما هي أشهر ماركات مضخات الطين التي تتوافق قطع غياركم معها؟

ج: ملحقاتنا متوافقة مع Gardner Denver و National Oilwell و IDECO و Oilwell و Wirth وغيرها من العلامات التجارية العالمية الرئيسية لمضخات الطين.

س: هل مضخة الطين الخاصة بك سهلة الصيانة؟

ج: تصميم الهيكل المعياري يبسط عملية التفكيك والفحص والإصلاح، مما يقلل بشكل كبير من وقت التوقف وتكاليف الصيانة.

س: ما هي ميزة نظام نقل الحركة في مضخة الطين الخاصة بك؟

ج: بفضل مجموعة التروس المتعرجة الدقيقة، يعمل نظام النقل بثبات مع ضوضاء منخفضة وكفاءة عالية.

س: هل يمكن استخدام منتجاتكم في عمليات الحفر في المنصات البحرية؟

ج: نعم. مضخات الطين وقطع الغيار المعتمدة لدينا وفقًا لمعيار API 7K قابلة للتطبيق بشكل كامل في عمليات الحفر البحري وعمليات المنصات البحرية.

س: هل مضخات الطين الخاصة بكم مناسبة لظروف العمل ذات درجات الحرارة العالية والظروف المسببة للتآكل؟

ج: نعم. تعتمد الآلة بأكملها والأجزاء المعرضة للتآكل على مواد مقاومة للتآكل والتآكل، مما يجعلها مثالية لظروف الطاقة الحرارية الأرضية وحقول النفط المعقدة.

س: هل توفرون نظام شحن داعم لمضخات الطين؟

ج: نحن ندعم نظام شحن كامل يشمل مضخة الشحن والقاعدة وصمام الفراشة والمشعب لضمان إمداد مستقر بالسوائل.

س: ما هي مزايا مضخة الطين الخاصة بكم في العمليات الشاقة؟

ج: يضمن الإطار المتكامل شديد التحمل والمكونات عالية القوة تشغيلًا مستقرًا طويل الأمد في بيئات العمل القاسية.

س: هل يمكن استخدام مضخات الطين وقطع الغيار الخاصة بكم في الحفر الأفقي الموجه (HDD)؟

ج: بالتأكيد. يمكنها توفير ضغط وتدفق مستقرين لمد خطوط الأنابيب بدون حفر وحماية خطوط أنابيب البناء بشكل فعال.

س: هل تقدمون خدمة شراء شاملة لمضخات الطين وملحقاتها؟

ج: نحن ندمج توريد جسم المضخة بالكامل ومجموعة كاملة من قطع الغيار لتزويد العملاء بحل شراء شامل.

كيف تعمل مضخة الطين

باعتبارها المعدات الأساسية لنظام تدوير سائل الحفر، تعمل مضخة الطين في دورة سحب وتفريغ مستمرة.

تُدار المضخة بواسطة محرك رئيسي (محرك ديزل أو محرك كهربائي)، حيث تنتقل الطاقة عبر نظام الدفع الذي يشمل البكرات والأعمدة العالمية إلى عمود الدوران. ثم يقوم عمود الدوران بتدوير عمود المرفق عبر مجموعات التروس. عندما يدور عمود المرفق ويسحب المكبس نحو طرف الطاقة، يتشكل فراغ داخل أسطوانة السائل. تحت ضغط سطح السائل، يدفع سائل الحفر من خزان السحب صمام السحب ويتدفق إلى داخل الأسطوانة. تستمر هذه العملية حتى يصل المكبس إلى نقطة التوقف الصحيحة، والتي تُعرف بشوط السحب لمضخة الطين.

مع استمرار دوران عمود المرفق، يتحرك المكبس باتجاه طرف السائل. ينضغط السائل داخل الأسطوانة ويرتفع الضغط، مما يؤدي إلى إغلاق صمام السحب وفتح صمام التفريغ. يتدفق السائل إلى أنبوب التفريغ حتى يصل المكبس إلى النقطة الميتة اليسرى، والمعروفة بشوط التفريغ.

مع استمرار تشغيل المحرك الرئيسي، تقوم مضخة الطين بتكرار عمليات السحب والتفريغ بشكل دوري. وهي تنقل سائل الحفر بثبات من خزان السحب إلى قاع البئر عبر خط أنابيب التفريغ، مما يضمن التشغيل الطبيعي لنظام تدوير سائل الحفر بأكمله.
