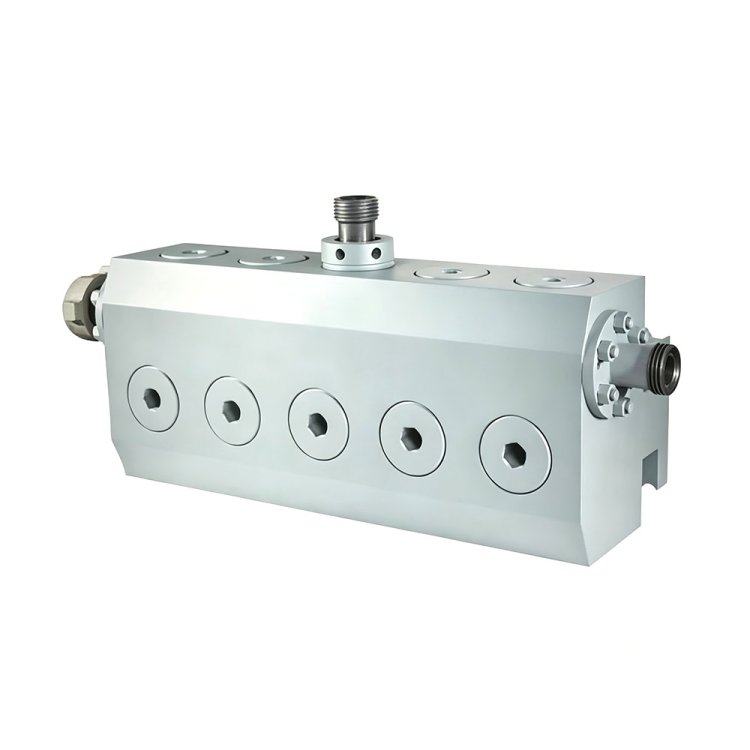

HNA 2500-Qws Classic Quintuplex

الميزات الرئيسية

1. اعتماد أول عملية تشكيل قوالب متعددة الاتجاهات في العالم بقوة 30000 طن، والتي تم تطويرها بالاشتراك مع جامعة كولومبيا في الولايات المتحدة، مما يكسر القيود التقنية لصناديق صمامات هيدروليكية تقليدية يتم تشكيلها بحرية.

2. يتم التحكم في تجانس الصلابة للمقطع العرضي الكامل لجسم الصمام بشكل مستقر ضمن HB15، ويكون فرق الصلابة عند موضع الفتحة العرضية ≤HB20؛ ويتجاوز فرق الصلابة في التشكيل الحر التقليدي HB50~HB60، ويزداد عمر خدمة المنتج بأكثر من 30٪.

3. يتم توزيع خطوط انسياب المعدن الكاملة والمستمرة على طول المحيط الداخلي للثقوب المتقاطعة دون قطع خطوط الانسياب أثناء التشغيل، مما يحسن بشكل كبير أداء مقاومة الإجهاد تحت تأثير نبضات السوائل الحاملة للرمل عالية الضغط.

4. يمكن الاحتفاظ بطبقة التصليد المتكاملة بالتبريد بشكل كامل بعد التشغيل الدقيق، مع مقاومة فائقة للصدمات ومقاومة للتآكل، وبنية معدنية داخلية موحدة لقطعة التشكيل.

5. الخصائص الميكانيكية (قوة الشد، قوة الخضوع، طاقة الصدم، الصلابة) لجميع مواضع قطعة التشكيل متناسقة بشكل أساسي، ويصل حجم الحبيبات إلى الدرجة 8، ويتم التحكم في حجم الحبيبات بشكل متساوٍ.

6. تحسين عملية التصنيع، والحفاظ على أسطح التشكيل والمعالجة الحرارية الأصلية للأسطح غير العاملة، وتقصير دورة المعالجة بشكل كبير، والحصول على مزايا سعرية تنافسية.

7. اعتماد المواد الخام لسبائك الصلب المعاد صهرها بالخبث الكهربائي للقضاء على المسامية الأساسية من المصدر، وتجنب تجويف الانكماش الداخلي والهيكل غير المحكم، ومنع تشققات الإجهاد عند الثقوب المتقاطعة تحت الحمل المتناوب عالي الضغط على المدى الطويل.

8. تم تشكيلها بواسطة عملية بثق متعددة الاتجاهات بقوة 30000 طن عند درجة حرارة 1200 درجة مئوية، والهيكل الداخلي موحد وكثيف؛ وقد تم التحقق من المنتج وتطبيقه بكميات كبيرة في مواقع بناء التكسير الهيدروليكي واسعة النطاق التابعة لشركة CNPC وشركة Sinopec.

المواصفات الفنية

هيكل المنتج

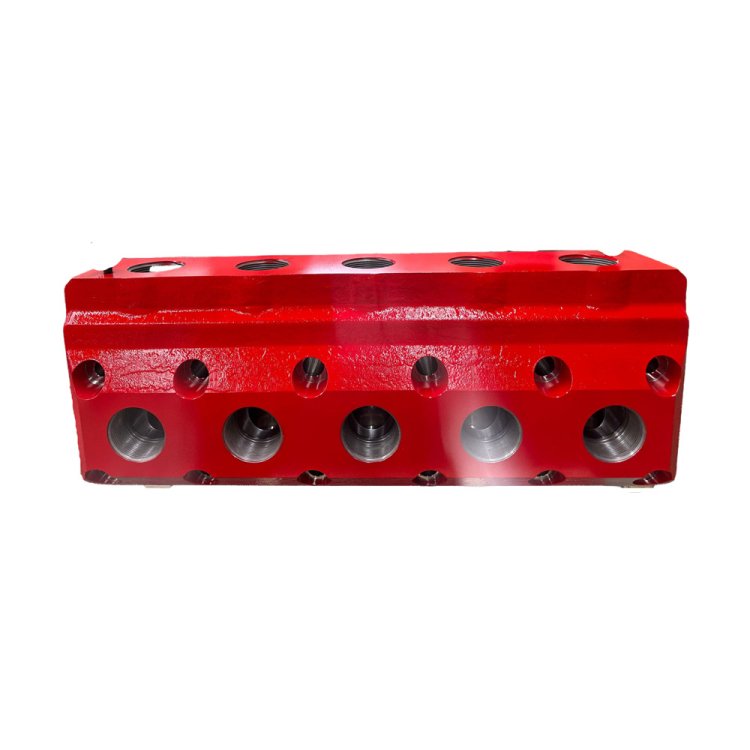

جسم رئيسي مصبوب بشكل متكامل، خمس مجموعات من تجاويف صمامات السحب والتفريغ، تجاويف تركيب المكبس الخلفي، هيكل التوصيل والتثبيت

التطبيقات

1. التكسير الهيدروليكي عالي الحجم في حقول الغاز الصخري والنفط الصخري البرية واسعة النطاق

2. تحفيز الآبار ومعالجتها بالحمض باستخدام مضخة ذات خمسة مكابس في منصة بحرية

3. التكسير الهيدروليكي عالي الضغط في الآبار العميقة ومعالجة المصفوفة الحمضية

4. التكسير الهيدروليكي ذو الإزاحة الكبيرة لطبقات الفحم لاستخراج الغاز

5. إعادة بناء خزان الضغط العالي لآبار الطاقة الحرارية الأرضية وحقن المياه

6. نقل السوائل الصناعية الثقيلة ذات الضغط العالي واختبار ضغط خطوط الأنابيب

التعليمات

س1: ما هو الفرق الأساسي بين صندوق صمامات التشكيل متعدد الاتجاهات وصندوق صمامات التشكيل الحر التقليدي؟

ج: تعتمد عملية التشكيل الحر التقليدية على عمليات التشكيل البسيطة بالدفع والسحب. تحتوي القطعة الخام على مسامات داخلية وخطوط معدنية مكسورة غير منتظمة، ويتجاوز فرق الصلابة في المقطع العرضي 50 HB، مما يُسهّل حدوث تشققات الإجهاد عند الثقوب العرضية، وبالتالي يكون عمرها الافتراضي قصيرًا. أما عملية التشكيل بالقالب متعددة الاتجاهات لدينا، والتي تبلغ قوتها 30,000 طن، فتقوم ببثق القطعة الخام من جميع الاتجاهات للقضاء على العيوب الداخلية. يُغطي الخط المعدني المتدفق بالكامل قناة التمديد العرضية، ويتم التحكم في فرق الصلابة ضمن 15 HB، مما يزيد من العمر الافتراضي الإجمالي بنسبة 30%.

س2: لماذا تتميز صناديق الصمامات الهيدروليكية المصنوعة بتقنية التشكيل الحر التقليدية بعمر خدمة قصير وغير مستقر؟

ج: هناك سببان رئيسيان: ① لا يمكن التخلص من المسامية الأساسية لسبائك الصلب في عملية التشكيل الحر، حيث تتشكل تجاويف الانكماش عند الثقوب المتقاطعة، وتتولد شقوق الإجهاد تحت تأثير نبضات الضغط العالي على المدى الطويل؛ ② معايير التشكيل ودورات التسخين في التشكيل الحر غير مستقرة، مما يؤدي إلى اختلافات كبيرة في الخواص الميكانيكية لنفس دفعة المنتجات، ويتذبذب أداء مقاومة الإجهاد بشكل كبير.

س3: هل يدعم صندوق الصمامات الجديد متعدد الاتجاهات هذا إمكانية التبادل مع أطراف السوائل الأصلية من علامات تجارية رائدة مثل SPM وHalliburton وغيرها؟

ج: نعم. صندوق صمام التشكيل الخاص بنا يتبع تمامًا الحجم الأصلي وموضع الثقب ومعايير الواجهة لنماذج المضخات الدولية السائدة، ويمكن تركيبه واستبداله مباشرة دون أي تعديل، وهو متوافق مع نهايات سائل مضخة التكسير الثلاثية والخماسية مثل TWS2250 وQWS2500.

س4: ما هي تقارير الفحص والشهادات التي يمكن تقديمها لكل صندوق صمام تشكيل القالب؟

ج: كل منتج يحمل رقم تتبع فريد للمعالجة الحرارية، ويدعم تقرير اختبار الأداء الميكانيكي ASTM A370، وتقرير الكشف عن العيوب بالموجات فوق الصوتية ASTM A388، وشهادة مواد إعادة صهر الخبث الكهربائي، وتقرير فحص حجم الحبيبات، وتقرير اختبار توحيد الصلابة.

س5: هل يمكن إنتاج كتل طرفية سائلة مخصصة بمواصفات قدرة حصانية مختلفة باستخدام تقنية تشكيل القوالب هذه؟

ج: نعم. يمكننا تخصيص أطراف السوائل لمضخات التكسير الهيدروليكي ثلاثية وخماسية بقدرات 2000 و2250 و2500 و2700 و2800 حصان، ونقبل التصميمات الخاصة القياسية وغير القياسية.

العلامات التجارية المتوافقة

هاليبورتون، غاردنر دنفر
