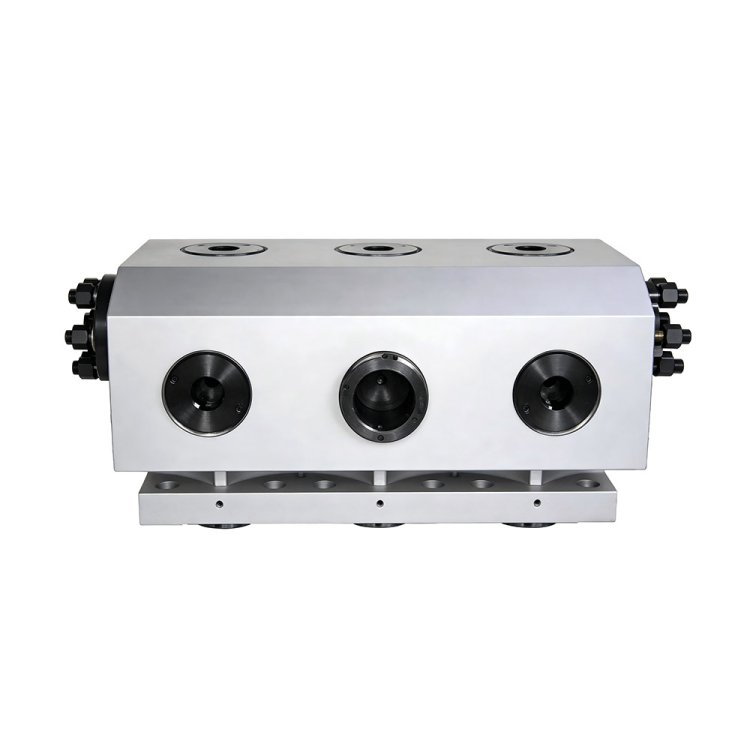

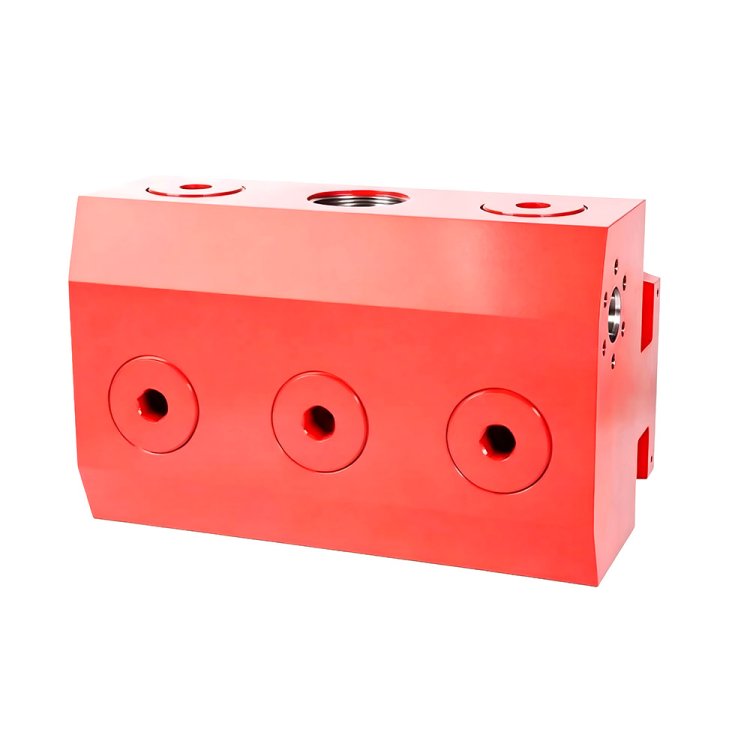

HNA 2250 - TWS Frac Pump Fluid

الميزات الرئيسية

1. تشكيل بالضغط العالي ومعالجة حرارية عالمية المستوى تتوافق مع مواصفات API 6A وتتجاوزها: SAE 4330V (30CrNiMoV)، SAE 4330V-MOD (30CrNiMoV-MOD)، الفولاذ المقاوم للصدأ 17-4PH، 15-5PH (أو مواد مخصصة).

2. إمكانية التتبع - رقم تعريف الحرارة مطبوع على كل قطعة مطروقة للتحكم في الجودة.

3. اختبارات المواد وفقًا للمعيار ASTM A 370.

4. يتم إجراء فحص UT وفقًا لمعيار ASTM A 388 على كل قطعة مطروقة للتأكد من خلوها من الشقوق والشوائب والترقق وما إلى ذلك.

5. خصائص الشد، والخضوع، وصدمة شاربي، والاستطالة الميكانيكية، ومقاومة الضغط العالي، والصدمات العالية، وأداء التآكل العالي الذي يتجاوز معيار API.

6. خفيف الوزن وصغير الحجم.

7. تصميم معالج بالضغط التلقائي أو الدرفلة الباردة على السطح الداخلي لإطالة عمر الخدمة.

8. مصنف للعمل بضغط تشغيل يصل إلى 19000 رطل لكل بوصة مربعة.

9. قادر على الحفاظ على أداء تشغيل عالي لمدة 10 ساعات في اليوم، 6 أيام في الأسبوع في ظل ظروف قاسية مع عمر خدمة طويل للغاية يتجاوز معيار API.

10. قابل للتبديل تمامًا مع SPM TWS 2250 ووحدات نهاية السائل الرئيسية الأخرى لمضخات المكبس.

11. مناسب لعمليات التجميع العالية والضغط العالي والإزاحة الكبيرة والتكسير.

المواصفات الفنية

هيكل المنتج

جسم التشكيل الرئيسي، مجموعة تجويف صمام السحب والتفريغ، تجويف تركيب المكبس، هيكل التوصيل والتثبيت

التطبيقات

1. التكسير الهيدروليكي غير التقليدي للنفط والغاز على اليابسة: الغاز الصخري، والنفط الصخري، وتحفيز آبار غاز الميثان في طبقات الفحم، وعملية التكسير الهيدروليكي للرمال عالية الضغط.

2. تحفيز النفط والغاز البحري والمعالجة الحمضية: تكسير المنصات البحرية، والمعالجة الحمضية للمصفوفة، والتحكم في الرمال، ومعالجة تنظيف الآبار.

3. خدمات آبار النفط والغاز التقليدية: التكسير الحمضي لآبار النفط، وتعزيز حقن الماء، وطحن السدادات، ومعالجة الآبار.

4. استغلال الطاقة الحرارية الأرضية: حقن الماء عالي الضغط لاستخراج الحرارة من الآبار الحرارية الأرضية، وإعادة بناء الخزان.

5. تصريف غاز مناجم الفحم والتكسير الهيدروليكي تحت الأرض: التكسير الهيدروليكي لطبقة الفحم لاستخراج الغاز وتخفيف ضغط المنجم.

6. عملية حقن السوائل الصناعية عالية الضغط: حقن الطين عالي الضغط، واختبار ضغط خط الأنابيب، والنقل الصناعي عالي الضغط ذو الإزاحة الكبيرة.

التعليمات

س1: هل هذا الطرف السائل قابل للتبديل تمامًا مع SPM TWS 2250 الأصلي؟

ج: نعم. يتميز طرف السائل HNA 2250-TWS الخاص بنا بنفس الأبعاد الكلية وتصميم الثقوب ومعايير التوصيل مع SPM TWS 2250. ويمكن تركيب جميع قطع الغيار المتوافقة مباشرة دون تعديل.

س2: ما هو أقصى ضغط تشغيل مصنف لكتلة نهاية السائل هذه؟

ج: يصل ضغط خدمة البئر المقدر إلى 19000 رطل لكل بوصة مربعة. ولإطالة عمر الخدمة، يجب ألا يتجاوز ضغط التشغيل الفعلي حد الضغط المقابل لحجم المكبس المحدد.

س3: ما هي المواد الخام المتاحة لتشكيل الجسم؟

ج: تشمل الخيارات القياسية الفولاذ المقاوم للصدأ SAE 4330V وSAE 4330V-MOD و17-4PH و15-5PH. ويمكن إنتاج سبائك خاصة حسب الطلب لتناسب ظروف عمل العملاء.

س4: ما هي تقنية التقوية المعتمدة لقنوات التدفق الداخلية؟

ج: هناك تقنيتان ناضجتان اختياريتان: المعالجة المسبقة بالإجهاد بالتشكيل الذاتي والتقوية بالدرفلة على البارد. تعمل كلتا الطريقتين على إزالة إجهاد الشد الداخلي ومنع تشقق الإجهاد تحت ضغط دوران عالٍ طويل الأمد.

س5: ما هي العمليات الشاقة المستمرة التي يمكن أن يتحملها هذا الطرف السائل؟

ج: تم تصميمه للعمل عالي الأداء لمدة 10 ساعات يوميًا، 6 أيام في الأسبوع في ظل ظروف التكسير الشديدة، مع أداء عمر الخدمة الذي يتجاوز متطلبات معيار API.

س6: ما هي أقطار المكابس المتوافقة مع وحدة نهاية السائل هذه؟

ج: يدعم مكابس بأحجام 4 بوصات، و4.5 بوصة، و5 بوصات، و5.5 بوصة، مما يغطي متطلبات البناء من الإزاحة الصغيرة ذات الضغط العالي إلى الإزاحة الكبيرة ذات الضغط المنخفض.

س7: هل تقدمون كتل نهاية السوائل المخصصة غير المتوافقة مع معايير API؟

ج: نعم. نحن نوفر منتجات قياسية متوافقة مع معايير API وتصاميم مخصصة غير قياسية بناءً على معايير معدات خدمة الآبار الخاصة بالعملاء.

س8: ما هي وثائق الفحص والشهادات التي يمكن تقديمها مع كل وحدة؟

ج: يتم تمييز كل طرف سائل برقم تتبع حراري فريد، مصحوبًا بتقرير اختبار ميكانيكي ASTM A370، وتقرير اختبار الموجات فوق الصوتية ASTM A388، وشهادة المواد.

العلامات التجارية المتوافقة

هاليبورتون، غاردنر دنفر
