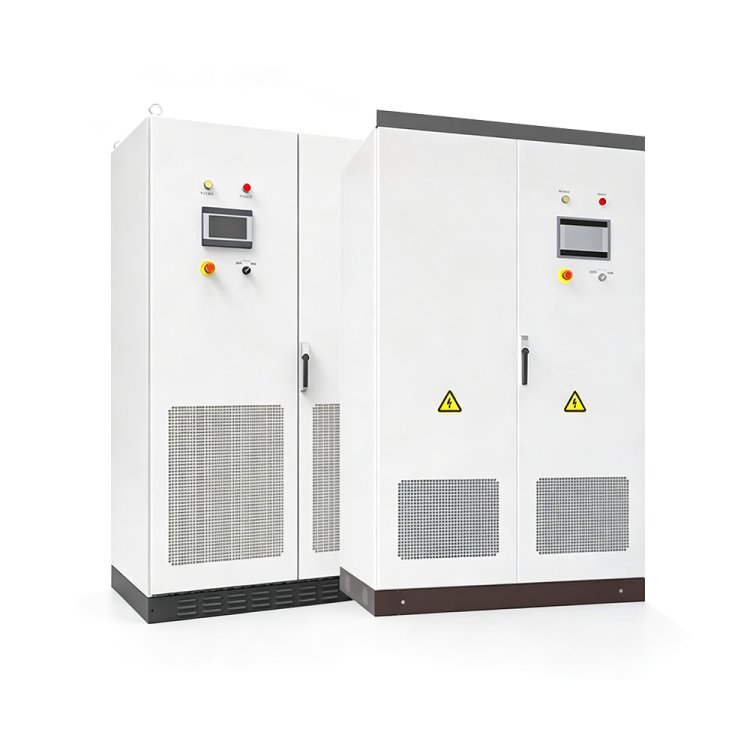

Three Phase Hybrid Energy Storage Inverter

الميزات الرئيسية

نطاق طاقة يتراوح بين 15 كيلوواط و30 كيلوواط بتصميم هجين ثلاثي الأطوار، مصمم خصيصًا لسيناريوهات تخزين الطاقة التجارية والصناعية.

4 قنوات MPPT مستقلة مع خوارزمية إدارة الظل ShadeSol، تدعم نسبة زيادة حجم الخلايا الكهروضوئية حتى 200%.

تيار شحن/تفريغ البطارية بحد أقصى 100 أمبير، متوافق مع بطاريات فوسفات الحديد الليثيوم عالية الجهد (120-800 فولت).

يضمن التبديل السلس خارج الشبكة بسرعة فائقة تبلغ 10 مللي ثانية لأنظمة الطاقة الكهربائية خارج الشبكة إمداد الطاقة للأحمال الحيوية أثناء انقطاع الشبكة.

يدعم خرج الطاقة ثلاثي الأطوار غير المتوازن، ويتناسب تمامًا مع تقلبات أحمال المصانع المعقدة.

نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى +60 درجة مئوية، خزانة مقاومة للغبار والماء بمعيار IP66 للتركيب على الجدران الداخلية والخارجية.

حماية أمان شاملة: كشف القوس الكهربائي للتيار المستمر AFCI، حماية من الصواعق من النوع الثاني، إنذار التوصيل العكسي للخلايا الكهروضوئية، منع التوصيل العكسي، مراقبة التيار المتبقي.

خيارات اتصال متعددة: 4G / WiFi / LAN / RS485، والمراقبة عن بعد وتعديل المعلمات عبر تطبيق HNA للهواتف المحمولة.

نظام تبريد هواء ذكي، ضوضاء تشغيل منخفضة، تشغيل مستقر على المدى الطويل.

تحقيق المراجحة الكهربائية بين فترات الذروة والانخفاض، مما يقلل بشكل فعال من تكاليف استهلاك الطاقة الصناعية.

المواصفات الفنية

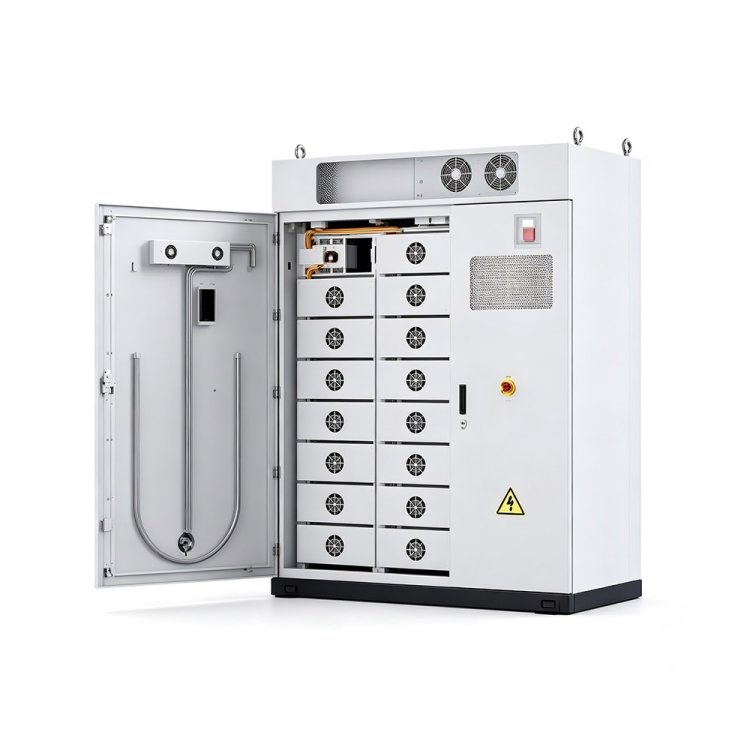

هيكل المنتج

تعتمد سلسلة TH من محولات تخزين الطاقة الهجينة ثلاثية الأطوار على هيكل خزانة معدنية متكاملة مثبتة على الحائط، والتي تنقسم إلى خمس وحدات وظيفية أساسية.

وحدة إدخال الطاقة الشمسية الكهروضوئية: مزودة بموصلات تيار مستمر مخصصة، متصلة بسلاسل الطاقة الشمسية الكهروضوئية الموجودة على السطح، ومتوافقة مع أربع وحدات تحويل طاقة MPPT مستقلة لمعالجة طاقة التيار المستمر الشمسية.

وحدة الوصول إلى البطارية: أطراف توصيل خاصة عالية التيار لبطاريات فوسفات الحديد الليثيوم عالية الجهد، وواجهة اتصال مدمجة لنظام إدارة البطارية (BMS) لتحقيق مراقبة حالة البطارية في الوقت الفعلي.

لوحة تحويل الطاقة ثنائية الاتجاه: الجزء الأساسي من المعدات، يكمل التحويل المتبادل بين التيار المستمر والتيار المتردد، ويدعم تقليل ذروة الطلب، وملء الفجوات، وإمداد الطاقة خارج الشبكة EPS.

وحدة إخراج التيار المتردد: كتلة طرفية للتيار المتردد ثلاثية الطور بأربعة أسلاك، تُخرج تيارًا مترددًا صناعيًا قياسيًا 380 فولت لأحمال المصانع، مع دائرة حماية كاملة من قصر الدائرة الكهربائية للتيار المتردد.

وحدة الاتصال والتحكم: تتضمن دوائر اتصال WiFi و LAN و RS485 و 4G اختيارية، ومؤشر حالة LED وشريحة التحكم الرئيسية، وتدعم المراقبة عن بعد عبر تطبيق HNA.

تعتمد الآلة بأكملها تصميمًا ذكيًا لقنوات تبريد الهواء، مع منطقة تبديد حرارة مستقلة منفصلة عن المكونات الكهربائية لضمان التشغيل المستقر على المدى الطويل.

العلامات التجارية المتوافقة

1. بطارية مطورة ذاتيًا (أولوية مطابقة)

سلسلة بطاريات فوسفات الحديد الليثيوم عالية الجهد HNA Ai-HB G2 (7.68 كيلو واط ساعة - 20.48 كيلو واط ساعة)، متوافقة تمامًا مع محولات سلسلة TH، اتصال CAN سهل التوصيل والتشغيل، حماية كاملة لربط النظام.

2. بطاريات LFP عالية الجهد معتمدة من جهات خارجية

BYD، Pylontech، EVE، CATL، جميع حزم بطاريات LiFePO4 عالية الجهد مع اتصال CAN-BMS القياسي (نطاق الجهد المدعوم 120 فولت - 80 فولت).

3. ماركات وحدات الطاقة الشمسية الكهروضوئية

جميع العلامات التجارية الرئيسية للألواح الشمسية أحادية البلورة ومتعددة البلورات، متوافقة مع وحدات جهد الدائرة المفتوحة الكهروضوئية بحد أقصى 1000 فولت.

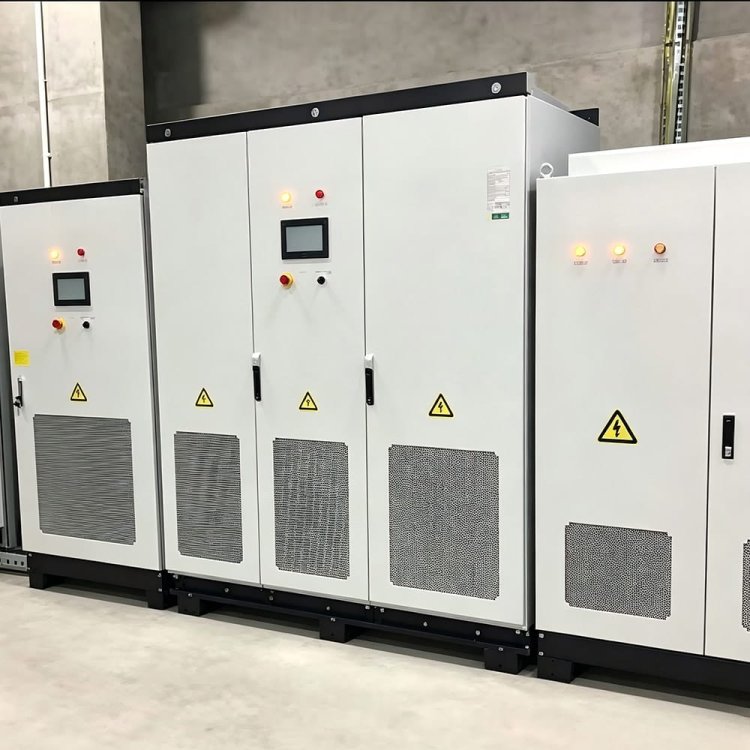

التطبيقات

المصانع التحويلية: مصانع المعالجة الصغيرة والمتوسطة، وورش الآلات، ومصانع تجهيز الأغذية لخفض تكلفة الكهرباء في أوقات الذروة وتأمين الطاقة لمعدات الإنتاج الرئيسية.

المباني التجارية: مراكز التسوق، محلات السوبر ماركت، سلاسل المطاعم، مباني المكاتب، والمجمعات التجارية لتحقيق الربح من فروق الأسعار بين فترات الذروة والانخفاض.

الخدمات اللوجستية والتخزين: مستودعات وساحات شحن مزودة بإضاءة كبيرة وتكييف هواء.

المشاريع الزراعية: البيوت الزجاجية، مزارع تربية الحيوانات، ورش العمل الصناعية الريفية.

المرافق العامة: مراكز خدمة المجتمع، والمدارس، والعيادات الطبية.

المواقع الصناعية غير المتصلة بالشبكة: مناطق التعدين النائية، وقواعد البناء التي لا تتوفر فيها شبكة كهرباء بلدية مستقرة.

التعليمات

ما هو مبدأ العمل الأساسي لسلسلة محولات تخزين الطاقة الهجينة ثلاثية الأطوار من HNA TH؟

تعتمد هذه التقنية على تحويل الطاقة ثنائي الاتجاه. فهي تحوّل طاقة التيار المستمر من الألواح الكهروضوئية إلى تيار متردد ثلاثي الأطوار بجهد 380 فولت لتشغيل أحمال المصنع، وتخزن الطاقة الفائضة في بطاريات ليثيوم عالية الجهد، وتفرغ طاقة البطاريات خلال ساعات ذروة استهلاك الكهرباء. كما تدعم شحن الطاقة عند انخفاض مستوى الكهرباء، وتوفير طاقة احتياطية مستمرة لمدة 10 مللي ثانية عند انقطاع التيار الكهربائي.

ما هي السيناريوهات التي تكون فيها محولات سلسلة TH مناسبة للاستخدام التجاري والصناعي؟

تُستخدم هذه الأنظمة على نطاق واسع في المصانع المتوسطة والصغيرة، ومراكز التسوق، ومباني المكاتب، ومستودعات الخدمات اللوجستية، والقواعد الزراعية، والمجمعات الصناعية، ومرافق الخدمات العامة، حيث تتوافق مع أنظمة الطاقة الشمسية الكهروضوئية الموزعة على أسطح المباني وأنظمة تخزين الطاقة الضوئية المتكاملة.

ما هي ماركات البطاريات والألواح الشمسية المتوافقة التي يمكن استخدامها مع سلسلة TH؟

يتوافق هذا المنتج تمامًا مع بطاريات فوسفات الحديد الليثيوم عالية الجهد من نوع HNA Ai-HB G2 المطورة ذاتيًا، ويدعم بطاريات فوسفات الحديد الليثيوم عالية الجهد المعتمدة من CATL وBYD وPylontech وEVE. كما أنه متوافق مع جميع وحدات الطاقة الشمسية الكهروضوئية أحادية البلورة ومتعددة البلورات الشائعة ذات جهد دائرة مفتوحة يصل إلى 1000 فولت.

ما هي المزايا الرئيسية التي يتمتع بها العاكس الهجين ثلاثي الأطوار من سلسلة TH مقارنة بالعواكس العادية المتصلة بالشبكة؟

مزود بأربع قنوات MPPT مستقلة وخوارزمية ShadeSol لتحسين الظل، يدعم زيادة حجم الألواح الشمسية بنسبة تصل إلى 200%. يحقق هذا الجهاز موازنة الطاقة الكهربائية بين فترات الذروة والقاع، ومخرج طاقة احتياطية للطوارئ خلال 10 مللي ثانية، ومخرج حمل غير متوازن ثلاثي الأطوار، مع تصميم مقاوم للغبار والماء بمعيار IP66 وحماية أمان متعددة الطبقات.

ما هي طرق الاتصال وأساليب المراقبة التي تدعمها سلسلة TH؟

وهو مزود بواجهات اتصال واي فاي، وشبكة محلية، وRS485، بالإضافة إلى واجهة اتصال 4G اختيارية، ويدعم بروتوكولات اتصال Modbus. ويمكن للمستخدمين عرض بيانات التشغيل في الوقت الفعلي، وضبط المعلمات، وصيانة المعدات عن بُعد عبر تطبيق HNA المخصص للهواتف المحمولة.

ما هي وظائف الحماية الكاملة للسلامة المدمجة داخل محول التيار المتردد TH؟

يحتوي على كشف أعطال القوس الكهربائي للتيار المستمر AFCI، وحماية من الصواعق من النوع الثاني، وإنذار توصيل عكسي للخلايا الكهروضوئية، وحماية من الشحن الزائد والتفريغ الزائد للبطارية، وحماية من التوصيل العكسي، ومراقبة التيار المتبقي، والحماية من الجهد الزائد والتيار الزائد وقصر الدائرة لضمان التشغيل الآمن ليلاً ونهاراً.

ما هي خصائص التكيف البيئي لمعدات سلسلة TH؟

تتمتع الآلة بأكملها بمستوى حماية IP66، وتدعم التركيب الداخلي والخارجي على الجدران، مع نطاق واسع لدرجة حرارة التشغيل من -30 درجة مئوية إلى +60 درجة مئوية. يوفر نظام التبريد الهوائي الذكي تشغيلاً هادئاً واستقراراً على المدى الطويل في البيئات الصناعية المعقدة.

كيف يعمل عاكس تخزين الطاقة الهجين ثلاثي الأطوار

تعتمد الوحدة بأكملها على بنية تحويل التيار المتردد إلى التيار المستمر ثنائية الاتجاه لتحقيق تدفق الطاقة ثنائي الاتجاه، مع ثلاث دوائر رئيسية تعمل بالتنسيق: دائرة التيار المستمر الكهروضوئية، ودائرة التيار المستمر للبطارية، ودائرة التيار المتردد ثلاثية الأطوار.

دائرة التيار المستمر الكهروضوئية: تقوم أربع وحدات MPPT مستقلة بتتبع نقطة الطاقة القصوى للوحدات الكهروضوئية في الوقت الحقيقي وتجمع طاقة التيار المستمر المولدة بواسطة الألواح الكهروضوئية.

دائرة التحويل الرئيسية ثنائية الاتجاه: تقوم لوحة الطاقة الرئيسية بتحويل التيار المستمر إلى تيار متردد ثنائي الاتجاه. يتم رفع جهد التيار المستمر من الألواح الشمسية وتحويله إلى تيار متردد صناعي ثلاثي الأطوار بجهد 380 فولت لتشغيل الأحمال؛ ويتم خفض جهد الطاقة الفائضة عبر محول تيار مستمر وتخزينها في بطاريات ليثيوم فوسفات الحديد عالية الجهد. خلال فترات انخفاض استهلاك الكهرباء، يتم تقويم التيار المتردد من الشبكة إلى تيار مستمر لشحن البطاريات.

دائرة التيار المتردد المتصلة بالشبكة / دائرة الطاقة الكهربائية المستقلة: في ظل التشغيل العادي المتصل بالشبكة، تقوم الوحدة بمزامنة جهد الشبكة وترددها لتوفير طاقة صناعية ثلاثية الأطوار مستقرة. في حالة حدوث أعطال في الشبكة، يتم تفعيل نظام الحماية من العزل لفصل الوحدة بسرعة عن شبكة الكهرباء الرئيسية والتحويل إلى دائرة الطاقة الكهربائية المستقلة، حيث توفر البطارية بشكل مستقل طاقة ثلاثية الأطوار مستقرة.

دائرة التحكم والاتصال: تقوم شريحة التحكم الرئيسية بجمع بيانات الجهد والتيار في الوقت الفعلي للألواح الشمسية والبطاريات والشبكة الكهربائية لضبط طاقة الشحن والتفريغ ديناميكيًا، وتدعم خرجًا ثلاثي الأطوار غير متوازن. تعمل وظائف الحماية المتعددة، بما في ذلك كشف القوس الكهربائي AFCI والحماية من الصواعق ومراقبة التوصيل العكسي، بشكل مستمر للكشف عن أي خلل. يتم تحميل بيانات التشغيل إلى تطبيق HNA عبر شبكة Wi-Fi وشبكة الجيل الرابع 4G وقنوات أخرى للإدارة والتحكم الذكيين.
