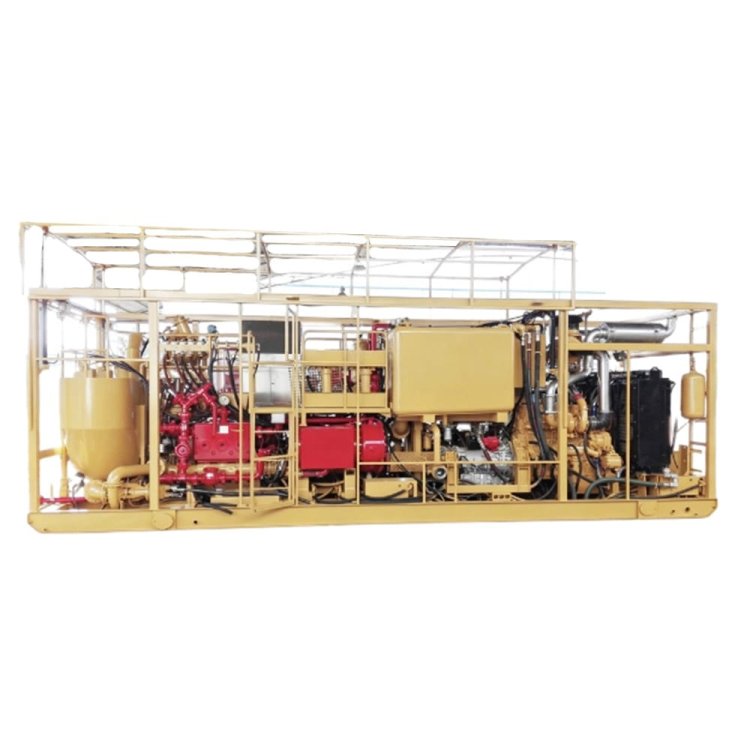

Cementing Pump Skid

الميزات الرئيسية

الامتثال للمعايير الدولية والتخليص الجمركي السلس

تتوافق جميع منتجاتنا بدقة مع معايير معدات البترول الأساسية، بما في ذلك API 7K وAPI 8C، وتحمل شهادات نظام إدارة الجودة ISO 9001 وAPI Q1. كما نستوفي متطلبات الشهادات الإلزامية للأسواق العالمية المستهدفة: شهادة انبعاثات EPA Tier 4 لأمريكا الشمالية، وشهادة EAC للاتحاد الاقتصادي الأوراسي، وشهادة BIS للهند، وشهادة GOST لروسيا ودول رابطة الدول المستقلة الأخرى. تُرفق جميع الوحدات المُصدَّرة بتقارير اختبار كاملة من جهات خارجية، وشهادات منشأ، وشهادات مواد، ووثائق أخرى، مع كفاءة عالية في التخليص الجمركي، مما يُقلل بشكل كبير من تكاليف الشراء والامتثال لعملائنا.

أداء مضخة أساسية عالية الموثوقية

تتميز مضخة المكبس الثلاثية الأساسية بنطاق ضغط اسمي يتراوح بين 35 و140 ميجا باسكال، ونطاق إزاحة يتراوح بين 0.2 و3.5 متر مكعب/دقيقة، مما يلبي متطلبات الضخ عالي الضغط لعمليات التثبيت الأسمنتي في الآبار التي يتراوح عمقها بين 100 و6000 متر. صُنعت المكونات الرئيسية الحاملة للأحمال من فولاذ سبيكي عالي المقاومة للتآكل، يتميز بمقاومة ممتازة للتآكل الناتج عن سائل الحفر، وعمر خدمة أطول بنسبة 30% من متوسط عمر الخدمة في هذا القطاع. يمكن تجهيز نظام الطاقة بعلامات تجارية عالمية مرموقة مثل CAT وCummins، مع توفر قطع غيار عالمية واسعة النطاق لتسهيل الصيانة في مختلف الأسواق الإقليمية.

مزايا فريدة للهيكل المثبت على قاعدة انزلاقية

بفضل هيكلها المدمج المُثبّت على قاعدة انزلاقية، تشغل هذه الوحدة مساحة أقل بنسبة 40% من شاحنات التثبيت الأسمنتية المُثبّتة على المركبات، والتي لا تحتوي على هيكل مستقل. وهي مناسبة للاستخدام طويل الأمد في مواقع الآبار الثابتة، والتركيب على المنصات البحرية، والتشغيل في مواقع الآبار النائية في الصحاري والمستنقعات وغيرها من المناطق التي يصعب الوصول إليها بواسطة الهياكل. يدعم التصميم المعياري سرعة الفك والنقل بين المواقع، ويمكن دمجه بمرونة مع وحدات خلط الأسمنت ووحدات مراقبة التثبيت الأسمنتي لتشكيل وحدة تشغيل تثبيت أسمنتي متكاملة. دورة التركيب أقصر بنسبة 60% من دورة شاحنات التثبيت الأسمنتية، ولا تتطلب رخصة قيادة للتشغيل، مما يُلبي متطلبات النقل في المناطق المعقدة.

تحكم ذكي وأداء أمان عالٍ

مزودة بنظام تحكم متكامل PLC، تدعم واجهة التشغيل التبديل بين لغات متعددة (الصينية/الإنجليزية/الروسية/العربية)، ويمكن تخصيصها بلغات أخرى (مثل الهندية والإسبانية) لتلبية احتياجات التشغيل في مختلف الأسواق الإقليمية. تتيح مراقبة المعايير الرئيسية في الوقت الفعلي، مثل ضغط المضخة والإزاحة وكثافة المادة اللزجة، وتسجيل بيانات عملية الإنشاء بالكامل تلقائيًا لضمان تتبع الجودة. يلبي التصميم المقاوم للانفجار متطلبات بيئات حقول النفط القابلة للاشتعال والانفجار، وهو مزود بوسائل حماية متعددة، مثل الحماية من الحمل الزائد والفصل الطارئ، ما يفي بمتطلبات إدارة الصحة والسلامة والبيئة في حقول النفط العالمية، مع كفاءة تشغيل أعلى بنسبة 20% من الوحدات التقليدية، وانخفاض مخاطر أخطاء التشغيل اليدوي.

قدرة عالية على التكيف مع البيئة

يتراوح نطاق درجة حرارة التشغيل بين -50 درجة مئوية و+55 درجة مئوية، مما يجعله مناسبًا للبيئات التشغيلية القاسية، مثل البرد القارس في روسيا، وارتفاع درجات الحرارة والغبار في الشرق الأوسط، وكثافة الضباب الملحي على المنصات البحرية، وكثافة الغبار في حقول النفط الداخلية. ويمكن تخصيص إعدادات خاصة، مثل مقاومة التآكل والرمل والتجمد، وفقًا لظروف العمل الإقليمية، كما يدعم ضخ ملاط الأسمنت عالي الكثافة والملاط الخاص المحتوي على جزيئات صلبة، بما يتوافق مع معايير التشغيل في مختلف حقول النفط.

تكلفة منخفضة لدورة حياة المنتج الكاملة

يتميز هذا النظام ببنية أبسط من شاحنات الخرسانة، مع انخفاض تكلفة الصيانة اليومية بنسبة 25% عن متوسط تكلفة الصيانة في هذا القطاع، وزيادة كفاءة استهلاك الوقود بنسبة 15%. كما يساهم توفر قطع الغيار على نطاق واسع في خفض تكلفة شراء القطع المستهلكة. وتبلغ مدة الضمان القياسية 12 شهرًا من تاريخ وصول المعدات إلى ميناء الوصول، أو 18 شهرًا من تاريخ الشحن، أيهما أقرب. نقدم خدمة ضمان عالمية تغطي أسواقنا الرئيسية المستهدفة، مثل أمريكا الشمالية والشرق الأوسط ودول رابطة الدول المستقلة والهند، مع استجابة فنية عن بُعد خلال ساعتين، وصيانة ميدانية على مدار 72 ساعة في الأسواق الرئيسية، وذلك لتقليل خسائر توقف العمل لدى عملائنا إلى أدنى حد.

المواصفات الفنية

هيكل المنتج

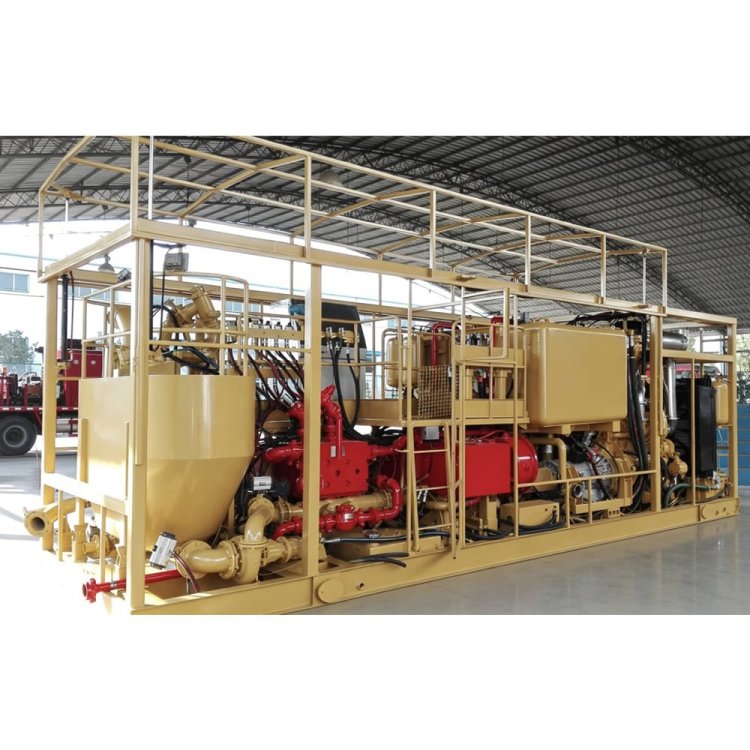

وحدة مضخة تثبيت آبار النفط عبارة عن نظام معياري متكامل لتثبيت الآبار، مثبت على قاعدة انزلاقية معززة مضادة للاهتزاز، بدون هيكل قيادة مستقل، مما يجعله مناسبًا للاستخدام طويل الأمد في مواقع الآبار الثابتة، والتركيب على المنصات البحرية، والنقل المرن للمواقع في المناطق النائية. تتوافق جميع المكونات الأساسية مع معايير API 7K وAPI 8C، ويمكن تخصيصها وفقًا لمتطلبات التشغيل في الأسواق المستهدفة مثل أمريكا الشمالية والشرق الأوسط ودول رابطة الدول المستقلة والهند. يتكون الهيكل من 6 وحدات أساسية كما يلي:

وحدة قاعدة انزلاقية معززة

مصنوعة من فولاذ كربوني عالي المتانة، مع معالجة مقاومة للتآكل والصدأ، تتمتع القاعدة بقدرة تحمل كافية لنقل الوحدة كاملة الحمولة، مع نقاط رفع قياسية وواجهات فك سريعة لتسهيل الرفع والنقل. تتوفر دواسات مانعة للانزلاق ومسامير تثبيت أرضية اختيارية للتكيف مع ظروف التشغيل المعقدة كالمناطق الصحراوية والمستنقعات والمناطق شديدة البرودة. كما تحتوي القاعدة على واجهات ربط مع منصات تثبيت أخرى (منصة الخلط، منصة المراقبة) لتشكيل وحدة تثبيت متكاملة بسرعة.

وحدة مضخة المكبس الثلاثية الأساسية

تُعدّ هذه الوحدة الأساسية للطاقة في الجهاز بأكمله، بنطاق ضغط مُصنّف يتراوح بين 35 و140 ميجا باسكال، ونطاق إزاحة يتراوح بين 0.2 و3.5 متر مكعب/دقيقة، ما يُلبي متطلبات الضخ عالي الضغط لعمليات التثبيت الأسمنتي لأعماق الآبار من 100 متر إلى 6000 متر. صُنع المكبس والبطانة من فولاذ سبيكي عالي المقاومة للتآكل، يتميز بمقاومة ممتازة لتآكل سائل الحفر والتآكل، وعمر خدمة أطول بنسبة 30% من متوسط عمر الخدمة في هذا القطاع. يمكن اختيار مجموعات الصمامات ومكونات منع التسرب ذات الهياكل المختلفة لتناسب متطلبات ضخ ملاط الأسمنت عالي الكثافة والملاط الخاص المحتوي على جزيئات صلبة. وهي مُجهزة بمخمد نبضات عالي الضغط ومستشعر ضغط لمراقبة ضغط المضخة في الوقت الفعلي وتقليل تقلبات الضغط.

وحدة محرك الطاقة

يتوفر نمطان للقيادة: محرك ديزل ومحرك كهربائي. يمكن اختيار محرك الديزل من علامات تجارية عالمية مرموقة مثل CAT وCummins وWeichai، والتي تلبي متطلبات الانبعاثات في الأسواق المستهدفة، مثل معايير وكالة حماية البيئة الأمريكية من المستوى الرابع ومعايير الاتحاد الأوروبي من المرحلة الخامسة. وهو مزود بمحول عزم دوران وعلبة تروس لتحقيق تنظيم سلس للسرعة، بما يتناسب مع متطلبات الإزاحة والضغط في مختلف عمليات الإنشاء. يمكن تركيب كاتمات صوت اختيارية لتلبية متطلبات التشغيل الهادئ في مواقع الآبار القريبة من المناطق السكنية. أما بالنسبة لمواقع الآبار الثابتة ذات الإمداد الكهربائي المستقر، فيمكن اختيار نسخة المحرك الكهربائي المتوافقة مع مواصفات الشبكة المحلية لتقليل تكاليف التشغيل.

مشعب الضغط العالي ووحدة نقل السوائل

مصنوعة من الفولاذ السبائكي، وتتوافق مقاومة الضغط مع المضخة الأساسية، وهي مزودة بصمامات بوابة عالية الضغط، وصمامات أمان، ومقاييس ضغط للتحكم الدقيق في عملية الضخ. تم تخصيص فتحات تنظيف على خط الأنابيب لمنع تصلب ملاط الأسمنت وانسداده. يمكن إضافة مقياس تدفق متصل بالإنترنت وواجهة لمراقبة كثافة الملاط (اختيارية). كما يمكن تركيب نظام تسخين كهربائي مضاد للتجمد للمناطق شديدة البرودة، وإضافة طلاء مقاوم للتآكل للمناطق ذات الضباب الملحي والغبار الكثيف، وذلك للتكيف مع الظروف البيئية القاسية في مختلف المناطق.

وحدة تحكم ذكية

يعتمد النظام على نظام تحكم متكامل PLC، مزود بلوحة تشغيل تعمل باللمس، وتدعم واجهة التشغيل اللغات الصينية والإنجليزية والروسية والعربية، ويمكن تخصيصها بلغات أخرى مثل الهندية والإسبانية لتلبية احتياجات المشغلين في مختلف المناطق. يستطيع النظام مراقبة المعايير الرئيسية مثل ضغط المضخة والإزاحة وسرعة الطاقة في الوقت الفعلي، كما تقوم وحدة تسجيل البيانات المدمجة بحفظ بيانات عملية الإنشاء بالكامل تلقائيًا لضمان تتبع الجودة وتصدير التقارير. تدعم واجهة المراقبة عن بُعد الاختيارية إدارة التشغيل والصيانة عن بُعد. يتميز النظام بتصميم آمن جوهريًا ومقاوم للانفجار، مما يلبي متطلبات التشغيل في البيئات القابلة للاشتعال والانفجار في حقول النفط.

وحدة نظام السلامة والدعم المساعدة

مُجهّز بأجهزة حماية متعددة، مثل جهاز الحماية من الحمل الزائد، وصمام الفصل الطارئ، وجهاز تخفيف الضغط الزائد، والتي تعمل على فصل الطاقة وضغط خط الأنابيب بسرعة في حالة حدوث أي خلل. كما أنه مزود بحوض تجميع التسربات وواجهة مكافحة الحرائق لتجنب التلوث البيئي ومخاطر السلامة الناجمة عن تسرب الملاط. ويمكن توصيل واجهة مراقبة جودة التثبيت الاختيارية بأجهزة مراقبة خارجية. وتُسهّل خزانة تخزين الأدوات المدمجة وحجرة تخزين قطع الغيار الصيانة السريعة في الموقع.

التطبيقات

• مناسب لعمليات التثبيت في حقول النفط البرية ذات الطبقات العميقة والمتوسطة العمق،

• الآبار الضحلة. يمكنها القيام بعمليات حقول النفط بشكل مستقل ومستمر، مثل الخلط.

• الملاط، والتثبيت، وإزاحة الملاط، واختبار الضغط، وغسل الآبار، والتكسير الهيدروليكي عالي الضغط

التعليمات

س1: هل يمكنكم تقديم عرض أسعار مفصل لتكوينات مختلفة لوحدة مضخة التثبيت؟ ما الذي يشمله عرض الأسعار، وهل هناك أي رسوم خفية؟

ج1: نقدم عروض أسعار مخصصة بناءً على مواصفات مضخة التكوين المحددة، ونوع الطاقة، والملحقات الاختيارية، وما إلى ذلك. يشمل عرض السعر القياسي اختبار القبول في المصنع، ومجموعة قطع غيار أساسية بقيمة 2% من سعر المعدات، بما في ذلك المكابس، والبطانات، ومجموعات منع التسرب، والفلاتر، ودليل التشغيل باللغة الإنجليزية، ودعم فني عن بُعد مجاني لمدة عام واحد، بدون أي رسوم خفية. لا تشمل عروض الأسعار تكاليف الشحن الدولي، ورسوم الاستيراد، ورسوم مناولة ميناء الوصول، ورسوم طلبات الشهادات المحلية، وسيتم إدراجها بشكل منفصل. ندعم شروط التسعير FOB وCIF وDAP وغيرها من شروط التجارة الدولية (Incoterms 2020).

س٢: هل يمكن تخصيص المعايير الأساسية لمضخة المكبس الثلاثية من حيث الضغط المقنن والإزاحة؟ ما هو نطاق هذه المعايير؟

ج1: نعم، يمكن تخصيص معايير المضخة الأساسية وفقًا لمتطلبات عملية التثبيت. يتراوح نطاق الضغط المقنن بين 35 و140 ميجا باسكال، ونطاق الإزاحة بين 0.2 و3.5 متر مكعب/دقيقة، مما يلبي متطلبات الضخ عالي الضغط لأعماق الآبار من 100 متر إلى 6000 متر. كما يمكننا تعديل شوط المضخة وبنية الصمامات لتلائم سوائل التثبيت الخاصة، مثل ملاط الأسمنت عالي الكثافة، وملاط الأسمنت المحتوي على جزيئات صلبة.

س3: هل يمكن حجز قاعدة المنصة مع وصلات الربط لدمجها مع منصات خلط الأسمنت ومنصات مراقبة التسميت لتشكيل وحدة عملية تسميت كاملة؟

ج3: نعم، جميع قواعد الانزلاق القياسية مزودة بواجهات توصيل قياسية، والتي يمكن توصيلها بسرعة بوحدات خلط الأسمنت ووحدات مراقبة التسميت وغيرها من المعدات لتشكيل نظام تشغيل التسميت الكامل، مما يقلل من تكاليف شراء المعدات ومطابقتها.

س4: هل يمكن تخصيص نظام التحكم لدعم لغة وعادات التشغيل للمشغلين المحليين في منطقتنا؟

A4: تدعم واجهة التشغيل القياسية اللغات الصينية والإنجليزية والروسية والعربية. كما يمكننا تخصيص لغات أخرى مثل الهندية والإسبانية والفرنسية حسب احتياجاتكم، وتعديل منطق التشغيل ليتناسب مع عادات التشغيل المحلية.

مبدأ العمل

تُعدّ وحدة مضخة التثبيت الأسمنتي لآبار النفط والغاز من المعدات الأساسية المتخصصة في عمليات التثبيت الأسمنتي، حيث تجمع بين مضخة مكبس ثلاثية عالية الموثوقية، ونظام دفع كهربائي، ومشعب ضغط عالٍ، ونظام تحكم ذكي، مثبتة على قاعدة انزلاقية مُدعّمة. وعلى عكس شاحنات التثبيت الأسمنتي المُثبّتة على المركبات، فهي لا تحتوي على هيكل قيادة مستقل، وتُستخدم بشكل أساسي للتثبيت طويل الأمد في مواقع الآبار، والتركيب على المنصات البحرية، والنقل المرن للمواقع في المناطق النائية التي تفتقر إلى الطرق. ويعتمد مبدأ عملها على الحركة الترددية لمضخة المكبس الثلاثية لتحقيق نقل عالي الضغط لملاط الأسمنت، وسوائل الحفر، وغيرها من سوائل التشغيل، وذلك بالتعاون مع نظام خلط الأسمنت وعملية حفر البئر لإتمام عملية التثبيت الأسمنتي بالكامل.

مبدأ العمل الأساسي

مضخة المكبس الثلاثية الأساسية هي مضخة ترددية إزاحة موجبة. تحت تأثير محرك الديزل أو الميكانيكي في نظام الطاقة، يقوم عمود المرفق وذراع التوصيل ورأس التوصيل في طرف الطاقة بتحويل الحركة الدورانية لمصدر الطاقة إلى حركة خطية ترددية للمكبس. عندما يتحرك المكبس للخلف في شوط السحب، ينخفض الضغط في حجرة المضخة، ويفتح صمام المدخل بفعل ضغط السائل، فيدخل ملاط الأسمنت أو سائل الحفر إلى حجرة المضخة من خط أنابيب المدخل عبر صمام المدخل المفتوح. وعندما يتحرك المكبس للأمام في شوط التفريغ، يرتفع الضغط في حجرة المضخة بشكل حاد، فيُغلق صمام المدخل، ويفتح صمام المخرج بفعل ضغط السائل، فيُدفع ملاط الأسمنت المُجهز مسبقًا من حجرة المضخة إلى مشعب الضغط العالي، ثم يُحقن في تجويف البئر عبر رأس التثبيت. تتحرك المكابس الثلاثة المرتبة بفارق طور 120 درجة بشكل مستمر، مما يوفر إخراجًا مستقرًا للسائل عالي الضغط وسلس الإزاحة، ويلبي متطلبات الضخ عالي الضغط لعمليات التثبيت لأعماق الآبار من 100 متر إلى 6000 متر.
