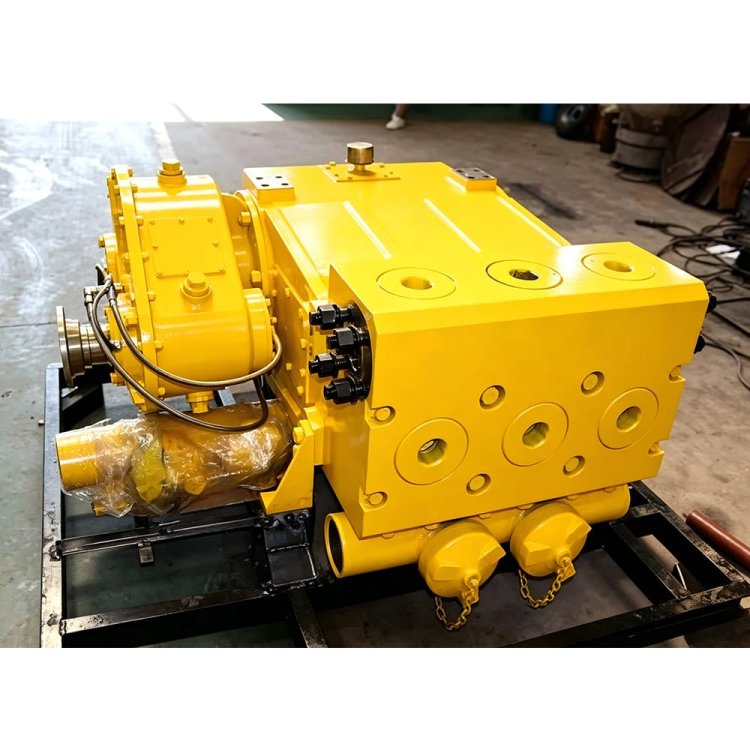

HNA 600S-TW

الميزات الرئيسية

بديل مباشر من الشركة المصنعة الأصلية

قابلة للتبديل تمامًا مع SPM TWS600S، وتناسب تركيب مضخات خدمة الآبار.

هيكل من الفولاذ المطروق API 7K

تشكيل متكامل من الفولاذ المقاوم للصدأ AISI 4130 مع معالجة حرارية لتخفيف الإجهاد، وفحص بالموجات فوق الصوتية واختبار هيدروستاتيكي في المصنع، وإمكانية تتبع المواد بشكل كامل.

تجويف هيدروليكي منخفض التآكل

يؤدي التدفق الداخلي المبسط إلى تقليل الاضطراب وتركيز الإجهاد، مما يقاوم انجراف الطين في عمليات التكسير الهيدروليكي والأسمنت والأحماض.

التوافق مع فتحات متعددة

يستوعب مكابس بقياس 2.5 بوصة إلى 4.5 بوصة لتغطية عمليات التحميض عالية الضغط والتثبيت عالي التدفق.

طلاءات مخصصة للتآكل والصدأ

طلاء اختياري بالكروم الصلب أو النيكل الكيميائي؛ يتوفر الفولاذ المقاوم للصدأ الخام للاستخدام في البيئات الحمضية وفقًا لمعايير NACE.

تصميم سريع الصيانة

نافذة وصول موسعة للتعبئة والتغليف؛ منافذ صمامات قياسية عالمية لتوافق قطع الغيار العالمية.

تصميم مضخة مزدوجة مدمجة

يدعم الهيكل الموفر للمساحة تركيب مضختين متقابلتين على الشاحنات أو المنصات.

التصنيع عالي الدقة

معالجة CNC خماسية المحاور مع فحص CMM، تجويف داخلي أملس لإطالة عمر التعبئة والمكبس.

استخدام خدمة البئر الواسع

مثالي لعمليات التثبيت، والمعالجة الحمضية، وتعبئة الحصى، وإغلاق الآبار، والتكسير الهيدروليكي على نطاق صغير.

دعم كامل من الشركة المصنعة الأصلية وخدمات ما بعد البيع

تتوفر إمكانية تعديل المنافذ حسب الطلب؛ يتم توفير صمام مطابق، ومكبس، وقطع غيار التعبئة، مع ضمان لمدة 12 شهرًا.

المواصفات الفنية

هيكل المنتج

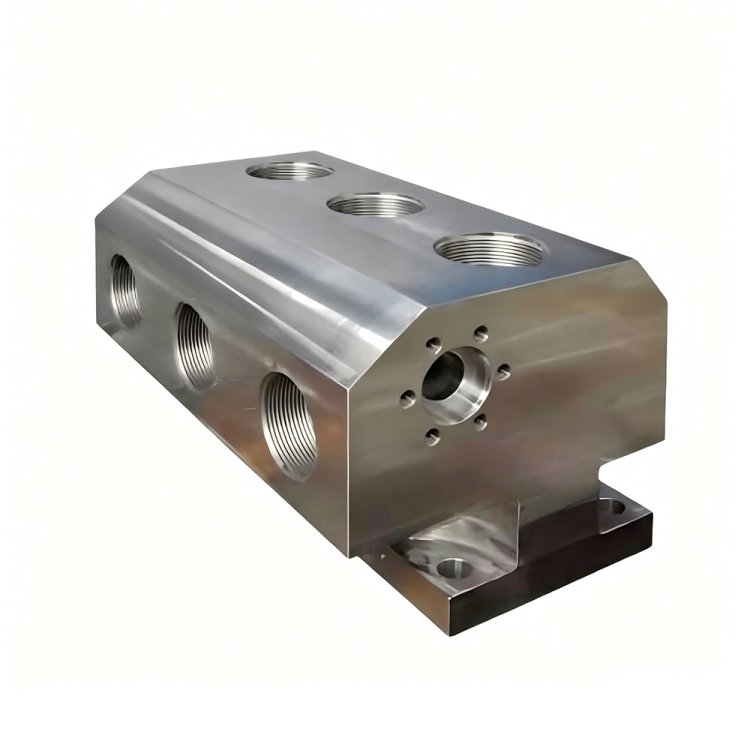

كتلة رئيسية متكاملة مطروقة

جسم مصنوع من قطعة واحدة من الفولاذ المطروق AISI 4130، مزود بفتحات مكبس مدمجة، وتجاويف صمامات السحب والتفريغ، ومشعبات تدفق داخلية، وحواف توصيل. يعمل نظام التغذية المدمج المبسط على إزالة نقاط التسرب، وتحسين القوة الهيكلية العامة، ومقاومة الإجهاد تحت ضغط دوري عالٍ.

قسم تجميع حشوة المكبس

ثلاثة ثقوب تثبيت أفقية للمكبس مزودة بفتحات صيانة موسعة، ومجهزة بصندوق حشو، ومجموعات حشو، وغدة مانعة للتسرب، ومسامير تثبيت. يعمل هذا الهيكل على إحكام إغلاق المكبس المتردد لمنع تسرب السائل، مع توفير مساحة مخصصة للتفكيك السريع واستبدال الحشوات والمكابس في الموقع.

قسم تجويف صمام السحب والتفريغ

تجاويف صمام مزدوجة رأسية علوية وسفلية لتركيب مجموعة صمام السحب ومجموعة صمام التفريغ على التوالي. حجم مقعد الصمام قياسي وفقًا لمعايير API، ومتوافق مع جسم الصمام والنابض والغطاء. يتحكم في سحب وتفريغ السائل باتجاه واحد أثناء حركة المكبس الترددية لتشكيل تدفق ضخ مستمر.

قناة تدفق داخلية متكاملة

تربط قنوات انسيابية مترابطة داخل الكتلة ثلاث حجرات للمكابس، بالإضافة إلى مشعب سحب مشترك ومشعب تصريف مشترك. ويقلل الانتقال المنحني الأمثل من الاضطراب وتآكل الرمال وتركيز الإجهاد، مما يقلل من خطر التآكل والتشقق.

شفة التوصيل الخارجية وهيكل التثبيت

حواف سحب/تفريغ قياسية من نوع API 6A في كلا الطرفين لتوصيل أنابيب التوزيع؛ فتحات براغي موحدة عالية المتانة لتركيب طرف السائل على طرف الطاقة. يتوافق التصميم القياسي مع أبعاد تركيب SPM TWS600S الأصلية للاستبدال المباشر.

العلامات التجارية المتوافقة

SPM، SERVA، غاردنر دنفر، هاليبرتون، FMC، OFM

التطبيقات

• خدمات آبار النفط والغاز

• عملية التثبيت

• تحميض المصفوفة

• خدمة التكسير الهيدروليكي

• تعبئة الحصى للتحكم في الرمال

• القتل والتدوير الجيد

• عملية الأنابيب الملفوفة

• التدخل في الآبار البحرية

• تحفيز حقول النفط البرية

التعليمات

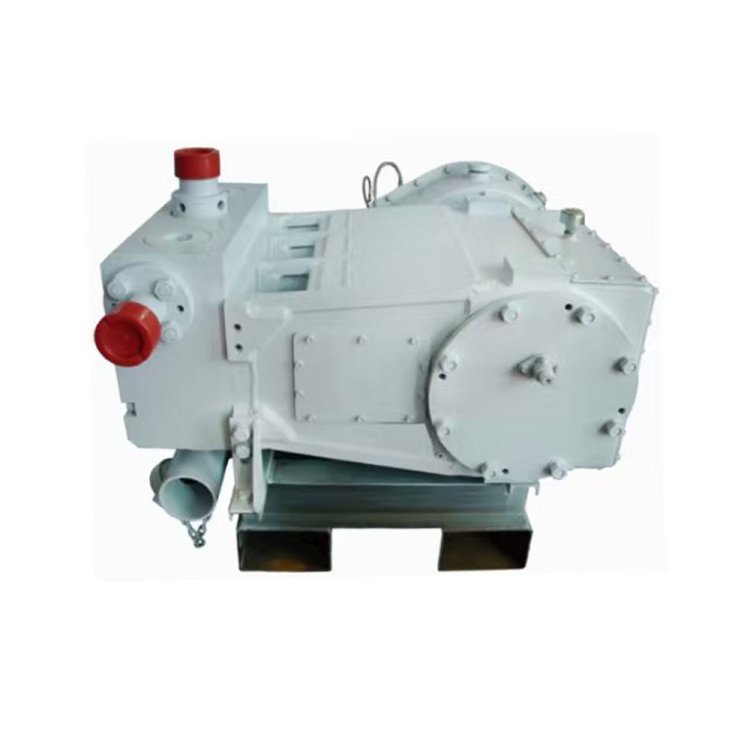

س: هل هذا الطرف السائل قابل للتبديل تمامًا مع الطرف الأصلي SPM TWS600S؟

ج: نعم. يعتمد على نفس الأبعاد الكلية، وتصميم تجويف الصمام، ومواقع فتحات التثبيت، وهو بديل مباشر بدون أي تعديل على طرف الطاقة أو قاعدة الشاحنة.

س: ما هي المادة المستخدمة في الكتلة الرئيسية وهل تتوافق مع معيار API 7K؟

أ: الهيكل الرئيسي مصنوع من فولاذ AISI 4130 المطروق بشكل متكامل، وهو متوافق تمامًا مع مواصفات API 7K. تخضع كل وحدة لاختبار الكشف عن العيوب بالموجات فوق الصوتية واختبار الضغط الهيدروستاتيكي في المصنع مع وثائق تتبع المواد الكاملة.

س: ما هي أحجام المكابس التي يمكن أن يدعمها هذا الطرف السائل؟

ج: متوافق مع سلسلة كاملة من المكابس: 2-1/2 بوصة، 2-3/4 بوصة، 3 بوصات، 3-1/2 بوصة، 4 بوصات، 4-1/2 بوصة، لتغطية عمليات التحميض عالية الضغط وعمليات التثبيت بالأسمنت ذات الإزاحة الكبيرة.

س: ما هي المعالجات السطحية المضادة للتآكل الاختيارية لظروف الآبار القاسية؟

أ: طلاء كيميائي اختياري بالنيكل وطبقة من الكروم الصلب. يتوفر قالب من الفولاذ المقاوم للصدأ 17-4PH للاستخدام في بيئة حمضية مع كبريتيد الهيدروجين، ويتوافق مع معيار NACE MR0175.

س: ما هو ضغط التشغيل الذي يمكن أن يتحمله الطرف السائل HNA 600S-TWS؟

أ: أقصى ضغط تشغيل مصنف 15000 رطل لكل بوصة مربعة 105 ميجا باسكال، ويصل ضغط الاختبار الهيدروستاتيكي في المصنع إلى 1.5 ضعف الضغط المصنف للتحقق من السلامة.

س: ما هي قطع الغيار المتوافقة التي يمكنكم توفيرها مع كتلة نهاية السائل؟

أ: قطع غيار داعمة متكاملة تشمل مجموعات صمامات السحب/التفريغ، ومقاعد الصمامات، والمكابس، ومجموعات التعبئة، والأغطية، وجميع مسامير التثبيت، متوافقة مع سوق قطع الغيار القياسية العالمية.

كيف تعمل كتلة نهاية سائل مضخة المكبس HNA 600S-TWS

كتلة نهاية السائل هي الجزء الأساسي الحامل للضغط في مضخة المكبس الثلاثية. وبواسطة طرف الطاقة، تقوم ثلاثة مكابس بحركة خطية ترددية بالتناوب داخل تجاويف المكابس.

عندما يسحب المكبس للخلف، يتشكل ضغط سلبي في الحجرة، مما يؤدي إلى فتح صمام السحب وإغلاق صمام التفريغ؛ ويتدفق سائل البئر إلى التجويف من خلال مشعب السحب.

عندما يندفع المكبس للأمام، يرتفع الضغط الداخلي ليغلق صمام السحب ويرفع صمام التفريغ. ثم يُضغط السائل عبر قناة التفريغ ليشكل تدفقًا مستمرًا للسائل عالي الضغط.

تعمل قنوات التدفق المتكاملة والمحسّنة على تقليل مقاومة التدفق والاضطراب. وتعمل ثلاثة مكابس على مراحل متداخلة لتحقيق استقرار الضغط والتدفق، مما يلبي متطلبات عمليات التثبيت والمعالجة الحمضية والتكسير المستمرة.
