Frac Manifold

مكونات المنتج والميزات التقنية

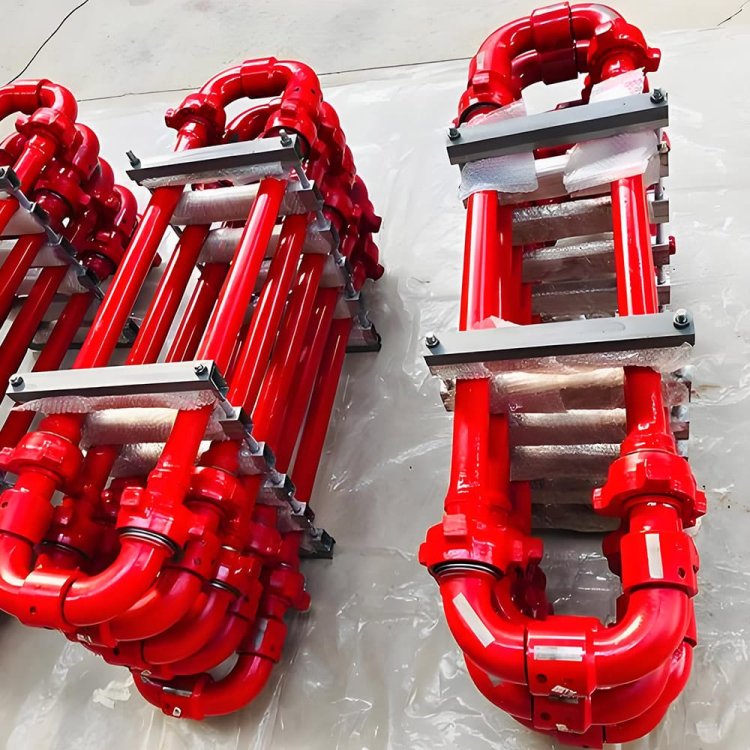

التركيب الهيكلي: يتكون من مشعب رئيسي، ومشعب فرعي، وصمامات تحكم عالية الضغط (صمام كروي/صمام سدادة/صمام إبرة عالي الأداء)، ومستشعرات الضغط/التدفق، وموصلات سريعة عالية الضغط، وإطار دعم حامل للأحمال. اجتازت جميع الأجزاء الحاملة للضغط اختبارات الأداء الميكانيكي وفقًا لمعايير معهد البترول الأمريكي (API) واختبارات غير إتلافية.

تصنيف الضغط: تم تكييف النماذج القياسية لمستويات ضغط 35 ميجا باسكال / 70 ميجا باسكال / 105 ميجا باسكال / 140 ميجا باسكال (5000 رطل لكل بوصة مربعة / 10000 رطل لكل بوصة مربعة / 15000 رطل لكل بوصة مربعة / 20000 رطل لكل بوصة مربعة)، ويمكن تخصيص المنتجات ذات تصنيف الضغط الأعلى وفقًا لمتطلبات التشغيل ذات الضغط العالي للغاية للأسواق المستهدفة.

المادة ومقاومة التآكل: يُصنع الهيكل الرئيسي من فولاذ سبيكي عالي القوة (من الدرجة 4130/4140) وفقًا لمعايير API 7K/ISO 10423. يمكن تجهيز الجدار الداخلي، اختياريًا، بطبقة مقاومة للتآكل والتآكل، مما يجعله مناسبًا لظروف العمل المسببة للتآكل، مثل سوائل التكسير عالية المحتوى من الرمل والبيئات الحمضية. كما يمكن إجراء تعديلات خاصة على المواد والعمليات لتناسب بيئة درجات الحرارة المنخفضة التي تصل إلى -40 درجة مئوية في أسواق روسيا ورابطة الدول المستقلة، وبيئة الضباب الملحي العالي التي تزيد درجة حرارتها عن 40 درجة مئوية في أسواق الشرق الأوسط.

التوصيل والتوافق: يعتمد هذا المنتج على وصلة شفة/خيط قياسية من نوع API، مما يتيح توصيله بسرعة بمختلف شاحنات مضخات التكسير وأجهزة رأس البئر. كما يدعم التجميع المعياري، ويمكن تخصيص تصميم المشعب وفقًا لمساحة التشغيل في الموقع.

الاعتماد والتخصيص: يتوافق المنتج مع معايير API وASME وISO وغيرها من معايير الاعتماد الدولية. كما يدعم تخصيص العملاء للمعايير والتصميم ووحدات التحكم الذكية (مثل التحكم عن بُعد ونظام تخفيف الضغط التلقائي) لتلبية معايير التشغيل ومتطلبات الامتثال في أمريكا الشمالية والشرق الأوسط وروسيا وآسيا الوسطى وغيرها من الأسواق العالمية.
