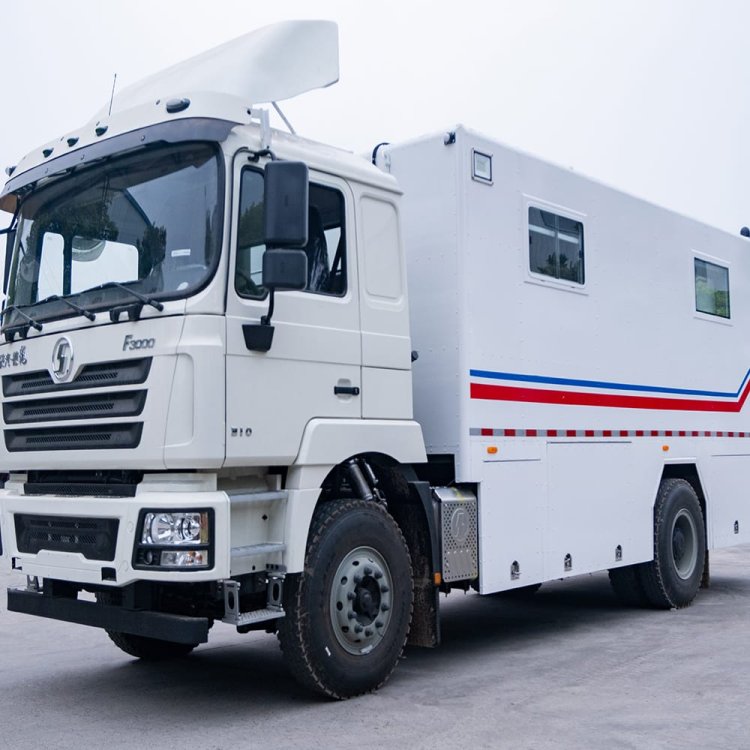

Frac Data Van

الميزات الرئيسية

1. تغطية امتثال عالمية كاملة:

معتمد وفقًا لمعايير API 16C، وATEX/IECEx المقاومة للانفجار، وNACE MR0175 المقاومة لـ H₂S، ومعايير EAC (CIS) وMOO (وزارة النفط العراقية)، ومتوافق مباشرة مع جميع العلامات التجارية الرئيسية لمعدات التكسير الهيدروليكي (NOV، Cameron، Halliburton، إلخ)، ولا يتطلب أي تعديل لأسطول التكسير الهيدروليكي الحالي، مما يقلل تكلفة التحديث بنسبة 30٪ مقارنة بأنظمة التحكم المخصصة.

2. القدرة على التكيف مع الظروف القاسية:

يدعم نطاق درجة حرارة واسع من -40 درجة مئوية إلى 70 درجة مئوية، مع تصميم قياسي مقاوم للانفجار والاهتزاز والرمل والتآكل، وهو مناسب لحقول النفط القطبية ومشاريع الصحراء وخزانات الغاز الحامض.

العلامات التجارية المعروفة

هاليبرتون، شلمبرجير (SLB)، بيكر هيوز، ليبرتي لخدمات حقول النفط، بي جيه للخدمات، ويذرفورد، نوف، مجموعة جيريه، بومكو، مجموعة كيروي، مجموعة ساني، إكس سي إم جي

هيكل المنتج

1. الهيكل الخارجي ووحدة الحماية

الهيكل الأساسي: إطار فولاذي شديد التحمل مضاد للصدمات مع حماية من سقوط الصخور، حاصل على تصنيف IP65 لمقاومة الغبار والماء، مناسب للعمل في الصحراء والقطب الشمالي والغابات المطيرة وغيرها من ظروف العمل الخارجية القاسية.

التكوين القياسي: أرجل دعم هيدروليكية، سلم وصول مانع للانزلاق، نافذة هروب للطوارئ لتحقيق الاستقرار في الموقع وسلامة الأفراد

خيارات التكوين الاختيارية: دعامات جانبية للتضاريس غير المستوية، طباعة شعار مخصص، فلتر مقاوم للرمل خاص بالصحراء، مجموعة حماية من درجات الحرارة المنخفضة في القطب الشمالي.

2. وحدة التحكم الأساسية

التكوين الأساسي: وحدة تحكم منطقية قابلة للبرمجة (PLC) صناعية + شاشة لمس HMI مضادة للانفجار مقاس 15 بوصة، واجهة متعددة اللغات (الإنجليزية/العربية/الروسية/الإسبانية) متوفرة، متوافقة مع 2-12 مضخة تكسير، تُتيح التحكم المركزي في العمليات الأساسية بما في ذلك تشغيل/إيقاف المضخات، وضبط الضغط، وتحديد نسبة الرمل، وما إلى ذلك، مع وضع تشغيل دون اتصال بالإنترنت لضمان التشغيل الطبيعي عند انقطاع الشبكة.

التكوين الاختياري: نظام PLC مزدوج احتياطي للمشاريع عالية الموثوقية، وبرنامج تحكم مخصص، وخادم طرفي لمعالجة البيانات المحلية.

3. وحدة مراقبة المعلمات واكتسابها

أجهزة الاستشعار القياسية: أكثر من 20 جهاز استشعار عالي الدقة بما في ذلك أجهزة استشعار الضغط العالي المتوافقة مع معيار API 16C، ومقاييس التدفق الكهرومغناطيسية، ومقاييس تركيز الرمال المشعة، وأجهزة استشعار شوط المضخة، وأجهزة استشعار الاهتزاز، ووحدات الكشف عن غاز كبريتيد الهيدروجين/الغازات القابلة للاشتعال، وكلها بتصميم مضاد للتآكل لبيئات سوائل التكسير الرملي العالي.

قدرة جمع البيانات: بطاقة جمع بيانات عالية السرعة (1 مللي ثانية)، جمع فوري لأكثر من 20 معلمة من معلمات التكسير الأساسية (ضغط رأس البئر، إزاحة المضخة، نسبة الرمل، معدل الضخ، لزوجة السائل، إلخ)، إنذار تلقائي للضغط غير الطبيعي، انسداد الرمل، وعطل المعدات

التكوين الاختياري: مستشعر كثافة السوائل المحمل بمادة داعمة، ومستشعر ضغط قاع البئر لمراقبة معلمات قاع البئر في الوقت الحقيقي.

4. وحدة نظام الطاقة والأنظمة المساعدة

مصدر الطاقة: واجهة إدخال طاقة خارجية صناعية قياسية، ووحدة تزويد طاقة غير منقطعة (UPS) بقدرة 5 كيلوواط لضمان التشغيل الطبيعي لنظام التحكم أثناء انقطاع التيار الكهربائي

خيارات الطاقة: مولد ديزل بقدرة 10/15 كيلوواط للمواقع غير المتصلة بالشبكة، ونظام إمداد بالطاقة الشمسية للمناطق النائية التي لا تتوفر فيها إمكانية الوصول إلى الشبكة، ووحدة اتصالات عبر الأقمار الصناعية لحقول النفط النائية التي لا تتوفر فيها شبكة أرضية.

التحكم البيئي: مكيف هواء صناعي (نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 70 درجة مئوية، مع خيار درجة حرارة -45 درجة مئوية للمناطق القطبية)، ونظام تهوية مقاوم للانفجار بضغط موجب لضمان توافق بيئة التشغيل الداخلية مع متطلبات المعدات الإلكترونية ومعايير المناطق الخطرة المقاومة للانفجار من الفئة 1

المرافق المساعدة: إضاءة مقاومة للانفجار، مطفأة حريق، حقيبة إسعافات أولية، نظام إمداد مياه تحلية اختياري لمشاريع الصحراء.

التطبيقات

مناسب لعمليات التكسير الهيدروليكي لحجم النفط/الغاز الصخري، وتحفيز خزانات النفط/الغاز التقليدية، وإعادة تحفيز عمليات الصيانة، وتكسير المنصات البحرية، وتحفيز الخزانات الحرارية الأرضية، وغيرها من عمليات تحفيز حقول النفط.

ملاحظة: تم تصميمها خصيصاً لعمليات التكسير الهيدروليكي، وهي تختلف عن شاحنات مراقبة الحفر المستخدمة لتتبع عملية الحفر.

التعليمات

س1: هل يمكن أن تكون شاحنة بيانات التكسير هذه متوافقة مع أسطول التكسير الحالي الخاص بي من NOV / Cameron / Halliburton؟

ج1: نعم، شاحنة التكسير الهيدروليكي لدينا متوافقة عالميًا مع جميع ماركات مضخات التكسير الهيدروليكي الشائعة (NOV، Cameron، Halliburton، إلخ) وتدعم توزيعات التكسير الهيدروليكي من 2 إلى 12 مضخة. لا يتطلب الأمر أي تعديل على أسطول المضخات الحالي لديك، مما يقلل تكلفة التحديث بنسبة 30% مقارنةً بأنظمة التحكم المخصصة. يمكننا تزويدك بقائمة توافق مجانية لطراز مضختك المحدد للتأكد من ملاءمتها التامة عند الطلب.

س2: هل يمكن لهذه الشاحنة أن تحل محل نظام التحكم في التكسير القديم الخاص بي؟

ج٢: نعم، تدعم شاحنة التكسير الهيدروليكي لدينا استبدال أنظمة التحكم القديمة من NOV وCameron وSchlumberger وغيرها من العلامات التجارية الرائدة بسهولة تامة، دون الحاجة إلى إعادة توصيل أسلاك نظام التكسير بالكامل. كما نقدم إرشادات فنية عن بُعد مجانية للاستبدال في الموقع لتجنب أي تأخيرات تشغيلية.

س3: هل يمكنك توفير مجموعة كاملة من معدات التكسير (شاحنة المضخة، خلاط الرمل، مشعب) لتتناسب مع شاحنة البيانات؟

ج3: نعم، نحن نقدم توريدًا شاملاً لمجموعات قطارات التكسير الكاملة بما في ذلك شاحنات مضخات التكسير، وخلاطات الرمل، وشاحنات التوزيع، وشاحنات البيانات، وكلها حاصلة على شهادة API 16C ومتوافقة مع المعايير الفنية لضمان التكامل السلس وتقليل تكلفة التنسيق مع الموردين المتعددين.

س4: هل تتوافق شاحنة التكسير الهيدروليكي الخاصة بك مع معيار API 16C الصناعي؟

ج4: نعم، جميع شاحنات بيانات التكسير لدينا معتمدة بالكامل وفقًا لمعيار API 16C (المعيار العالمي الإلزامي لمعدات التكسير)، مع توفير تقارير اختبار كاملة وشهادات فحص من طرف ثالث (DNV/ABS) لكل وحدة قبل التسليم.

س5: ما هو أقصى ضغط تشغيل ونطاق درجة حرارة لشاحنة التكسير الهيدروليكي الخاصة بك؟

A5: تدعم شاحنات التكسير الهيدروليكي القياسية لدينا مراقبة ضغط رأس البئر حتى 30000 رطل لكل بوصة مربعة (207 ميجا باسكال)، مع نطاق درجة حرارة تشغيل من -40 درجة مئوية إلى 70 درجة مئوية. يمكن للطرازات المصممة للعمل في القطب الشمالي العمل عند -45 درجة مئوية لمشاريع القطب الشمالي الروسية، بينما تعمل الطرازات ذات درجات الحرارة العالية حتى 120 درجة مئوية لتكسير الآبار العميقة.

س6: ما هي المعايير التي يمكن للشاحنة مراقبتها في الوقت الفعلي؟

A6: يدعم التكوين القياسي مراقبة أكثر من 20 معيارًا لعملية التكسير الهيدروليكي في الوقت الفعلي، بما في ذلك ضغط رأس البئر، وإزاحة المضخة، ونسبة الرمل، ومعدل الضخ، ولزوجة السائل، وحالة المضخة، مع سرعة عالية في جمع البيانات تبلغ 1 مللي ثانية. يتوفر مستشعر ضغط قاع البئر ومستشعر كثافة الرمل كخيارات إضافية لتلبية احتياجات المراقبة المتقدمة.

س7: هل يمكن للشاحنة أن تعمل عن بعد وأن تخزن البيانات على المدى الطويل؟

ج٧: نعم، تدعم وحدة المراقبة عن بُعد الاختيارية لإنترنت الأشياء نقل البيانات في الوقت الفعلي إلى مراكز القيادة البرية، وتشخيص الأعطال عن بُعد، وتعديل العمليات. يدعم محرك الأقراص ذو الحالة الصلبة (SSD) القياسي بسعة ٢ تيرابايت والمُصمم للاستخدام الصناعي تخزين البيانات لمدة ١٠ سنوات، وهو متوافق تمامًا مع المتطلبات التنظيمية العالمية لحقول النفط لتحليل ما بعد التكسير الهيدروليكي والتدقيق. وظيفة تشفير البيانات اختيارية لمشاريع شركات النفط الوطنية.
