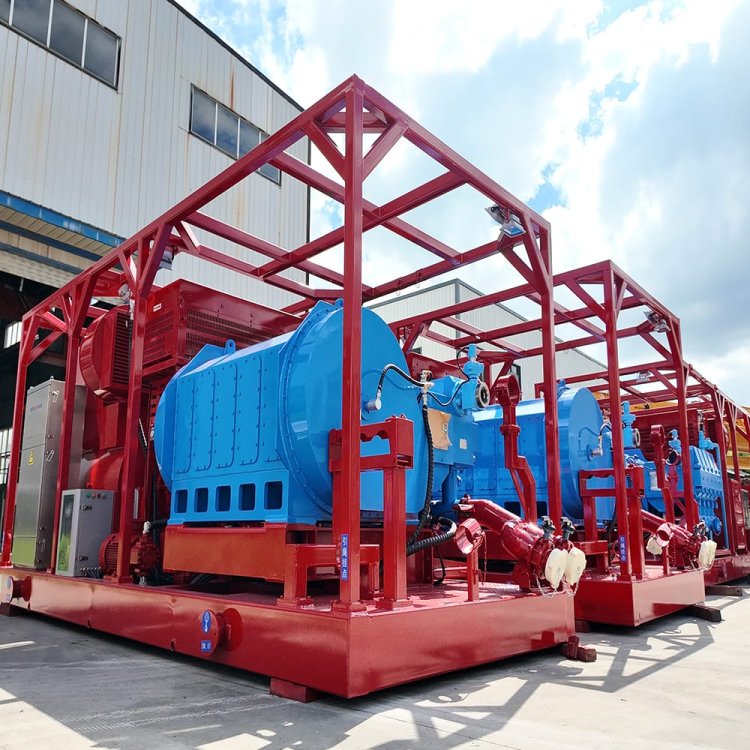

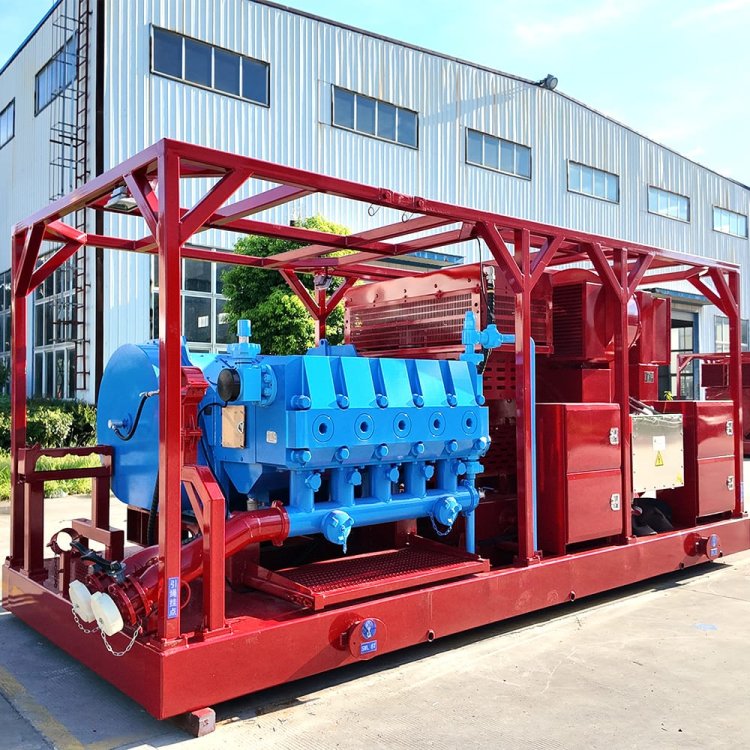

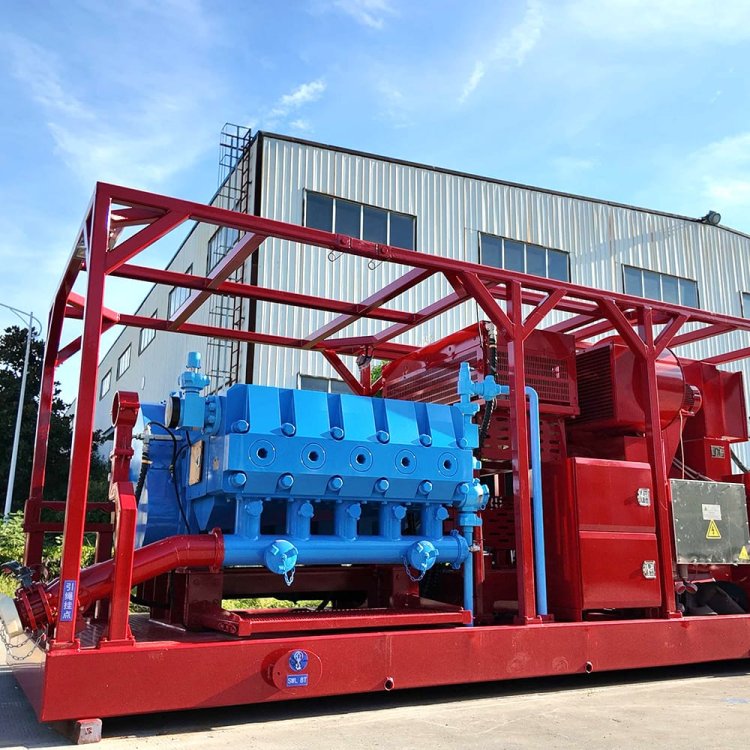

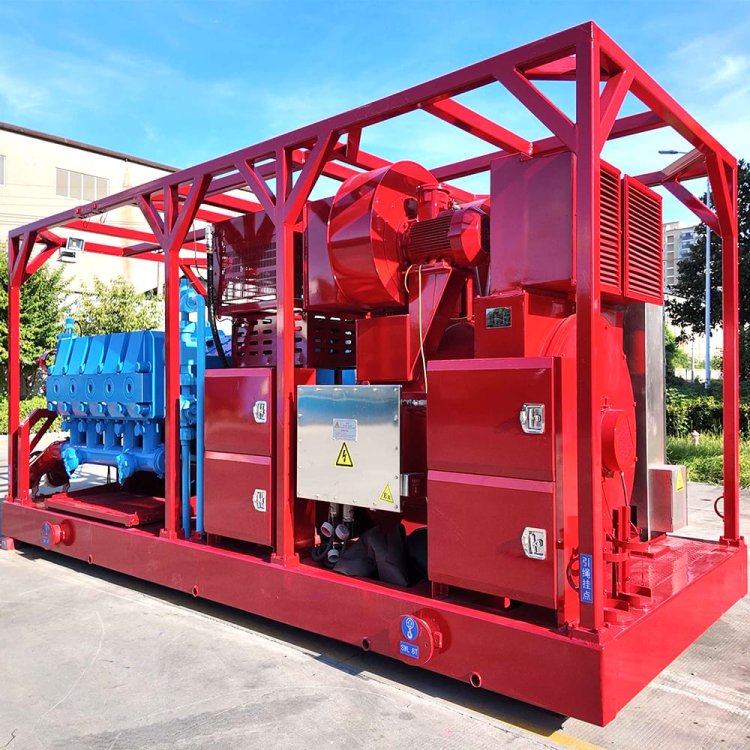

Electric-Driven Frac Pump Skid

الميزات الرئيسية

تكوين محرك كهربائي عالي الكفاءة ومنخفض الانبعاثات

مزودة بمحركات كهربائية عالية الموثوقية للخدمة الشاقة (قدرة اسمية من 1000 إلى 5000 حصان)، تتوافق هذه الوحدة تمامًا مع معايير الانبعاثات الإقليمية: معيار وكالة حماية البيئة الأمريكية من المستوى الرابع لأمريكا الشمالية، ومعيار يورو 5 لأسواق رابطة الدول المستقلة والاتحاد الأوروبي، ومعيار GSO للشرق الأوسط، مع انعدام انبعاثات العادم المحلية، وتكلفة تشغيل أقل بنسبة 30% من مضخات التكسير الهيدروليكي المكافئة التي تعمل بالديزل، ومستوى ضوضاء منخفض ≤85 ديسيبل على بُعد متر واحد، مما يجعلها مناسبة للتشغيل في المناطق الحساسة بيئيًا والمواقع القريبة من المناطق السكنية. تتوفر خيارات توصيل الطاقة بالشبكة أو مولد ديزل احتياطي متنقل للمواقع النائية التي تفتقر إلى مصدر طاقة مستقر.

أداء عالي الضغط وعالي التدفق

مزودة بمضخة مكبس ثلاثية ذات ضغط تشغيل اسمي يتراوح بين 70 و140 ميجا باسكال (10000 إلى 20000 رطل لكل بوصة مربعة) ومعدل تدفق قابل للتعديل يتراوح بين 0.5 و3.5 متر مكعب/دقيقة، متوافقة تمامًا مع سوائل التكسير المائية، وسوائل التكسير الهلامية، وسوائل نقل الرمال، وسوائل التحميض. جميع مكونات طرف سائل المضخة مصنوعة من فولاذ سبيكي عالي القوة مع طلاء سطحي من كربيد التنجستن، بعمر خدمة اسمي يصل إلى 12000 ساعة في ظروف نقل الرمال تحت ضغط عالٍ، ما يفي بالمتطلبات الصارمة لعمليات التكسير المستمرة ذات الأحمال العالية. يتوفر خيار استخدام الفولاذ المقاوم للصدأ المزدوج المقاوم للتآكل لعمليات حقول الغاز الحامض المحتوي على كبريتيد الهيدروجين.

تصميم معياري للهيكل المنزلق من أجل النشر السريع

الوحدة بأكملها مُدمجة على قاعدة فولاذية مجلفنة بالغمس الساخن عالية المتانة، مصممة لتناسب المقطورات المسطحة القياسية بطول 40 قدمًا/حاويات الشحن بطول 40 قدمًا للنقل. يمكن إتمام التركيب في الموقع، وتوصيل خط الأنابيب، والتشغيل في غضون 12 إلى 24 ساعة، دون الحاجة إلى أساسات دائمة، مما يجعلها مثالية لمواقع الآبار المتناثرة في مكامن الصخر الزيتي، ومناطق الاستكشاف النائية، والمناطق ذات البنية التحتية المحدودة. مُجهزة بدعامات هيدروليكية تلسكوبية رباعية النقاط مع تحكم مستقل في التسوية لتحقيق الاستقرار في الموقع، مع إمكانية مراقبة ضغط الأرض في الأراضي الرخوة، والمستنقعات، والصحاري.

تحكم ذكي وحماية أمان كاملة

مزود بنظام تحكم مركزي قائم على وحدة تحكم منطقية قابلة للبرمجة (PLC) وشاشة لمس HMI مقاس 10 بوصات، يدعم التحكم اليدوي المحلي، والتحكم الكهربائي التلقائي، والتحكم عن بُعد في أسطول المضخات. يعرض النظام بيانات آنية تشمل ضغط المضخة، ومعدل التدفق، ودرجة حرارة المحرك، والاهتزاز، واستهلاك الطاقة، مع حماية تلقائية من الحمل الزائد، وإنذار الضغط الزائد، وزر إيقاف طارئ، ووظائف التعشيق. يتوافق النظام مع أنظمة التحكم الرئيسية في عمليات التكسير الهيدروليكي لتشغيل متزامن لوحدات ضخ متعددة، مما يحسن كفاءة عمليات التكسير الهيدروليكي بنسبة تزيد عن 40% مقارنةً بنماذج التحكم المستقلة. يتوفر نظام إنذار H₂S اختياري، ومكونات كهربائية مقاومة للانفجار، ونظام تحكم أمان داخلي لعمليات حقول الغاز الحامض.

مجموعات التكيف البيئي القابلة للتخصيص

نقدم خيارات تكوين خاصة بكل منطقة لتتناسب مع بيئات التشغيل القاسية في أسواقكم المستهدفة:

مجموعة التشغيل في درجات الحرارة المنخفضة (-40 درجة مئوية): نظام تسخين مسبق لسائل المضخة، ومكونات هيدروليكية ومواد مانعة للتسرب مقاومة لدرجات الحرارة المنخفضة، لسيناريوهات التشغيل في رابطة الدول المستقلة والمناطق القطبية.

مجموعة العمل في درجات الحرارة العالية (+60 درجة مئوية): نظام تبديد حرارة عالي الكفاءة مُطوّر، وأختام مقاومة لدرجات الحرارة العالية، وفلاتر هواء مضادة للرمال، لحقول النفط الصحراوية في الشرق الأوسط.

مجموعة مقاومة للغبار/الرمال: خزائن تحكم كهربائية محكمة الإغلاق بالكامل، ونظام ترشيح غبار عالي الكفاءة، مناسبة لسيناريوهات التعدين في بيئات عالية الغبار والعمليات الصحراوية.

مجموعة التضاريس الرخوة: قاعدة عريضة، سطح تلامس ممتد للدعامات الخارجية، لمواقع الآبار في المستنقعات والمسطحات المدية

المواصفات الفنية

هيكل المنتج

قاعدة انزلاقية ونظام حركة

تم دمج الوحدة بأكملها على قاعدة انزلاقية من الفولاذ الهيكلي عالي القوة مع طلاء مجلفن بالغمس الساخن + طلاء مضاد للتآكل من الفلوروكربون مصنف لمدة 20 عامًا من الخدمة الخارجية، ومصممة لتناسب المقطورات المسطحة القياسية بطول 40 قدمًا أو حاويات الشحن بطول 40 قدمًا للنقل، مما يقلل من تكاليف الخدمات اللوجستية بنسبة 30٪ مقارنة بالمعدات المفككة.

تتيح حلقات الرفع المدمجة، وفتحات الرافعات الشوكية، وموصلات الربط القياسية (الكهرباء عالية الجهد، والهيدروليكية، والسوائل عالية الضغط) الربط السريع في الموقع مع معدات التكسير الأخرى (خلاط الرمل، ووحدة إضافة المواد الكيميائية، ومقطورة التوزيع، إلخ). ويتوفر تصميم انزلاقي منخفض الارتفاع كخيار إضافي للمواقع ذات القيود على الارتفاع، مثل مناطق التعدين ومناطق العمليات الحضرية.

تم تجهيز ركائز هيدروليكية تلسكوبية رباعية النقاط مزودة بنظام تحكم مستقل في التسوية لتحقيق الاستقرار في الموقع، مع إمكانية مراقبة ضغط الأرض في ظروف التشغيل على الأراضي الرخوة والمستنقعات والصحاري. كما تتوفر قواعد عريضة ووسادات قدم ممتدة للتربة الرخوة ومواقع الآبار في المناطق المدية لمنع غرق الهيكل.

2. نظام نقل الحركة الكهربائي ونظام الدفع

وضعان لضبط مصدر الطاقة ليتناسبا مع البنية التحتية المحلية:

وضع الطاقة الشبكية (الأساسي): اتصال مباشر بشبكة الطاقة الصناعية المحلية (يمكن ضبط الجهد إلى 6 كيلو فولت / 10 كيلو فولت / 35 كيلو فولت وفقًا للمعيار الإقليمي، على سبيل المثال 4.16 كيلو فولت لأمريكا الشمالية، و 6 كيلو فولت / 10 كيلو فولت لرابطة الدول المستقلة، و 11 كيلو فولت للشرق الأوسط)، مع محرك تردد متغير مدمج (VFD) لضبط سرعة المحرك وإزاحة المضخة في الوقت الفعلي، مما يقلل من استهلاك الطاقة بنسبة 25٪ مقارنة بالنماذج ذات السرعة الثابتة.

وضع النسخ الاحتياطي للمولد المتنقل: بالنسبة للمواقع النائية التي لا تتوفر فيها إمدادات شبكة مستقرة، يتم إقرانها بمولدات ديزل متنقلة منخفضة الانبعاثات (متوافقة مع معيار وكالة حماية البيئة من المستوى 4 لأمريكا الشمالية، ومعيار يورو 5 لرابطة الدول المستقلة/الاتحاد الأوروبي، ومعيار GSO للشرق الأوسط) لضمان التشغيل المستمر.

محرك كهربائي عالي الموثوقية، متزامن أو غير متزامن، للخدمة الشاقة (قدرة اسمية من 1000 إلى 5000 حصان)، بتكوين قياسي للدفع المباشر (بدون علبة تروس) لتقليل فقد الطاقة في ناقل الحركة وتكرار الصيانة، مع علبة تروس اختيارية لحالات التشغيل ذات العزم العالي والسرعة المنخفضة. يتوفر نظام تسخين مسبق اختياري بدرجة حرارة منخفضة لملفات المحرك والمكونات الهيدروليكية للتشغيل في درجات حرارة تصل إلى -40 درجة مئوية في المناطق القطبية.

توفر وحدة الطاقة الهيدروليكية المخصصة طاقة هيدروليكية مستقرة لنشر/سحب الدعامات في الموقع، وقفل وصلة التوصيل السريع لمشعب الضغط العالي، ومعدات مناولة الأنابيب الاختيارية. جميع خطوط الأنابيب الهيدروليكية مزودة بوصلات سريعة التوصيل وحماية من التسرب لتجميع سريع في الموقع.

3. وحدة مضخة المكبس الثلاثية الأساسية

المضخة الأساسية هي مضخة مكبس ثلاثية شديدة التحمل بضغط تشغيل مصنف من 70 ميجا باسكال إلى 140 ميجا باسكال (10000 رطل لكل بوصة مربعة إلى 20000 رطل لكل بوصة مربعة) ومعدل تدفق قابل للتعديل من 0.5 إلى 3.5 متر مكعب/دقيقة، وهي متوافقة مع سائل التكسير المائي، وسائل التكسير الهلامي، وسوائل نقل الرمل، وسوائل التحميض.

جميع الأجزاء الملامسة للسائل (رأس المضخة، مقعد الصمام، كرة الصمام، المكبس) مصنوعة من فولاذ سبيكي عالي القوة مع طلاء سطحي من كربيد التنجستن، ويبلغ عمرها التشغيلي المقدر 12000 ساعة في ظروف نقل الرمال تحت ضغط عالٍ. يتوفر خيار الفولاذ المقاوم للصدأ المزدوج المقاوم للتآكل أو سبيكة مونيل لعمليات حقول الغاز الحامض المحتوي على كبريتيد الهيدروجين لمقاومة التآكل المتوسط.

نظام تزييت أوتوماتيكي متكامل لمحامل عمود المرفق ورؤوس التوصيل، مع مراقبة فورية للتزييت لمنع تلف التشغيل الجاف. صمام أمان لتخفيف الضغط الزائد مُثبّت على طرف سائل المضخة لمنع تلف المضخة وخط الأنابيب المتصل بها نتيجة الضغط الزائد. يتوفر نظام تسخين مسبق اختياري لسائل المضخة لتشغيلها بسوائل التكسير عالية اللزوجة أو منخفضة الحرارة.

4. نظام التحكم الذكي ومراقبة السلامة

نظام تحكم مركزي قائم على وحدة تحكم منطقية قابلة للبرمجة (PLC) مزود بشاشة لمس HMI مضادة للاهتزاز مقاس 10/15 بوصة، يدعم ثلاثة أوضاع تشغيل: التحكم اليدوي المحلي، والتحكم الكهربائي التلقائي بالكامل، والتحكم المتزامن عن بُعد. يعرض النظام معلمات في الوقت الفعلي تشمل ضغط المضخة، ومعدل التدفق، وتيار/درجة حرارة المحرك، والاهتزاز، واستهلاك الطاقة، وساعات التشغيل التراكمية، مع دعم واجهة متعددة اللغات (الإنجليزية/الروسية/العربية/الإسبانية).

نظام أمان متكامل: فصل تلقائي للحمل الزائد، إنذار للضغط الزائد، أزرار إيقاف طارئ (محلية وعن بُعد)، إنذار لتجاوز حد الاهتزاز، ووظيفة التشخيص الذاتي للأعطال. يتوافق هذا النظام مع أنظمة التحكم الرئيسية لأسطول التكسير الهيدروليكي لتحقيق بدء/إيقاف متزامن، ومطابقة الضغط ومعدل التدفق لوحدات الضخ المتعددة، مما يُحسّن كفاءة عمليات التكسير الهيدروليكي بنسبة تزيد عن 40%.

تكوين اختياري للمناطق الخطرة: مكونات كهربائية مقاومة للانفجار، ونظام تحكم ذاتي للسلامة، ونظام إنذار لمراقبة غاز كبريتيد الهيدروجين في الوقت الفعلي لعمليات التكسير الهيدروليكي في حقول الغاز الحامض والمناجم تحت الأرض، بما يتوافق تمامًا مع معايير السلامة المحلية ومعايير IECEx للمناطق الخطرة. وحدة مراقبة عن بُعد اختيارية تدعم تحميل البيانات في الوقت الفعلي إلى أنظمة SCADA الميدانية للإدارة عن بُعد.

5. نظام مشعب السوائل عالي الضغط ونظام التوصيل البيني

مشعب ضغط عالي قياسي مثبت مسبقًا مع صمامات بوابة معتمدة من API 16C وصمامات فحص وأجهزة استشعار ضغط، مع ضغط تشغيل مصنف يتناسب مع أقصى ضغط تشغيل للمضخة.

تتيح وصلة السوائل عالية الضغط سريعة التوصيل (وصلة مطرقة / وصلة مشبك قابلة للتكوين) توصيلاً سريعاً بمقطورة مشعب التكسير، مما يقلل وقت توصيل خط الأنابيب في الموقع بنسبة 60%. يدعم تصميم مسار السوائل المزدوج الاختياري التشغيل المستمر دون إيقاف المضخة أثناء تبديل مسار السوائل.

جميع خطوط الأنابيب ذات الضغط العالي مزودة بحواجز أمان وحماية من الصدمات لتجنب التلف العرضي أثناء التشغيل، مع نقاط مراقبة ضغط اختيارية لكل مسار سائل للكشف عن التسرب في الوقت الفعلي.

6. المرافق الداعمة والأنظمة المساعدة

حاوية اختيارية متكاملة لتقليل الضوضاء بمستوى ضوضاء ≤85 ديسيبل على مسافة متر واحد، مناسبة للتشغيل في المناطق الحساسة بيئياً والمواقع القريبة من المناطق السكنية، ومتوافقة تماماً مع لوائح انبعاث الضوضاء في أمريكا الشمالية والاتحاد الأوروبي.

نظام إضاءة LED مقاوم للانفجار مع مصدر طاقة احتياطي يعمل لمدة 24 ساعة، يدعم التشغيل المستمر لمدة 24 ساعة.

مساحات تخزين مخصصة للأدوات وقطع الغيار وطفايات الحريق ومعدات الإنقاذ في حالات الطوارئ.

المعدات المساعدة الاختيارية: واجهة نظام خلط السوائل الأوتوماتيكي، وواجهة التوصيل السريع لخلط الرمل، وواجهة تشغيل الأنابيب الملفوفة، وواجهة حقن المواد الكيميائية لتوسيع نطاق التشغيل.

مجموعات التكيف الخاصة بكل منطقة:

مجموعة التشغيل في درجات الحرارة المنخفضة (-40 درجة مئوية): نظام تسخين مسبق لسائل المضخة، ومكونات هيدروليكية ومواد مانعة للتسرب مقاومة لدرجات الحرارة المنخفضة، لسيناريوهات التشغيل في رابطة الدول المستقلة والمناطق القطبية.

مجموعة العمل في درجات الحرارة العالية (+60 درجة مئوية): نظام تبديد حرارة عالي الكفاءة مُطوّر، وأختام مقاومة لدرجات الحرارة العالية، وفلاتر هواء مضادة للرمال، لحقول النفط الصحراوية في الشرق الأوسط.

مجموعة مقاومة للغبار/الرمال: خزائن تحكم كهربائية محكمة الإغلاق بالكامل، ونظام ترشيح غبار عالي الكفاءة، مناسبة لسيناريوهات التعدين في بيئات عالية الغبار والعمليات الصحراوية.

التطبيقات

التطبيق الأساسي في صناعة استكشاف وإنتاج النفط والغاز

تُستخدم كمعدات أساسية لدورة التحفيز الكاملة لحقول النفط والغاز التقليدية وغير التقليدية البرية:

يدعم هذا النظام عمليات التكسير الهيدروليكي، ومعالجتها بالحمض، وحقن الماء عالي الضغط، وعمليات إيقاف تدفق النفط والغاز في الآبار التقليدية، وآبار النفط والغاز ذات الضغط والحرارة العاليين، وآبار الغاز الحامض، وذلك لتحسين نفاذية الخزان، واستعادة إنتاجية الآبار منخفضة الإنتاجية، ودعم عمليات استخلاص النفط من الآبار المغمورة بالماء.

متوافق مع تقنيات التكسير الرئيسية بما في ذلك تقنية السد والتثقيب وتقنية الإكمال بالأكمام المنزلقة، مع تصميم معياري يتيح النشر السريع في مواقع الآبار المتناثرة دون بنية تحتية دائمة

أداء إقليمي مثبت: أكثر من 300 وحدة تعمل بشكل مستقر في الأسواق الرئيسية: حوض بيرميان/إيجل فورد في الولايات المتحدة الأمريكية لتكسير النفط الصخري/الغاز الصخري؛ حقول النفط العملاقة البرية في غوار/سفانية بالمملكة العربية السعودية لتحفيز النفط الثقيل عالي نسبة الماء؛ صخر بازينوف في غرب سيبيريا بروسيا لعمليات التكسير في درجات الحرارة المنخفضة في القطب الشمالي؛ حقول الغاز الصخري في راجستان بالهند لتكسير الآبار العنقودية الفعالة من حيث التكلفة.

قطاع النمو الأساسي في مجال تطوير النفط والغاز غير التقليدي وصناعة خدمات حقول النفط

تم تحسينها خصيصاً لتلبية متطلبات النقل عالي التردد وتشغيل مواقع الآبار المجمعة في تطوير الموارد غير التقليدية:

يدعم عمليات التكسير الهيدروليكي عالية الحجم لآبار النفط الصخري والغاز الصخري والنفط المحكم والغاز المحكم وغاز الميثان المستخرج من طبقات الفحم، مع إتمام التركيب والتشغيل في الموقع خلال 12 إلى 24 ساعة، بما يتناسب مع الجدول الزمني السريع لعمليات التكسير الهيدروليكي للآبار المجمعة.

تقدم خدماتها لشركات خدمات حقول النفط والمشغلين المستقلين في عمليات تحسين أداء الآبار القديمة، والتكسير الهيدروليكي الطارئ للتحكم في الآبار، ومعالجة الآبار العالقة، وعمليات سد الآبار المهجورة.

التكيف الإقليمي: إن التكوين منخفض الانبعاثات، الذي يخلو من العادم المحلي، ومنخفض الضوضاء ≤85 ديسيبل على بعد متر واحد، يلبي متطلبات الحماية البيئية الصارمة لعمليات استخراج الصخر الزيتي في أمريكا الشمالية والاتحاد الأوروبي، في حين أن التكوينات الفعالة من حيث التكلفة متاحة لعمليات التكسير الهيدروليكي ذات الحجم الكبير في أسواق رابطة الدول المستقلة والشرق الأوسط وجنوب آسيا.

الصناعات ذات التطبيقات الموسعة

صناعة تطوير الطاقة الحرارية الأرضية

يدعم عمليات التحفيز لأنظمة الطاقة الحرارية الأرضية المحسّنة (EGS) والآبار الحرارية الأرضية التقليدية:

تكسير وإعادة بناء الخزانات لآبار الطاقة الحرارية الأرضية العميقة المحسّنة لتحسين إنتاج السوائل الحرارية الأرضية وقدرة إعادة الحقن

معالجة المصفوفة الحمضية وحقن الماء عالي الضغط لآبار الإنتاج/الحقن الحرارية الأرضية لإزالة الترسبات واستعادة إنتاجية البئر

التكيف مع المشهد: تتوفر مكونات طرفية سائلة اختيارية مقاومة للتآكل مصنوعة من الفولاذ المقاوم للصدأ المزدوج، ومطلية بكربيد التنجستن للتكيف مع المحلول الملحي الحراري الأرضي عالي الملوحة مع محتوى H₂S، وهو مناسب للمناطق الغنية بالطاقة الحرارية الأرضية بما في ذلك أيسلندا وتركيا وصدع شرق إفريقيا وغرب الولايات المتحدة.

صناعة تعدين المعادن الصلبة

يوفر دعماً عالي الضغط للسوائل لعمليات التنقيب عن المعادن وإنتاجها المساعدة:

التكسير الهيدروليكي لطبقات الفحم لتحسين معدل استخراج غاز الميثان من طبقات الفحم وتقليل مخاطر انبعاث الغاز في مناجم الفحم تحت الأرض

تعزيز الطرقات المنجمية ومناطق المناجم المهجورة وسدود مخلفات التعدين بحقن عالي الضغط لمنع الانهيار والتسرب

التكسير الهيدروليكي لآبار الاستكشاف لاحتياطيات الخامات المعدنية وغير المعدنية لتحسين نفاذية جسم الخام

تكييف المشهد: يتوفر تكوين اختياري مقاوم للانفجار وآمن جوهريًا لمناطق غاز مناجم الفحم تحت الأرض، وهو متوافق تمامًا مع لوائح السلامة التعدينية المحلية مثل MSHA في أمريكا الشمالية، وTR CU لرابطة الدول المستقلة.

صناعة المعالجة البيئية والهندسة

يدعم عمليات الحقن عالية الضغط لمشاريع الحوكمة البيئية والهندسة:

التكسير الهيدروليكي لآبار حقن معالجة التربة، وآبار مراقبة المياه الجوفية، وآبار تصريف غازات مدافن النفايات لتحسين نفاذية الآبار وكفاءة استخراج الملوثات

عمليات حقن عالية الضغط لسد آبار النفط والغاز المهجورة، ومنع تسرب المياه من سدود مخلفات التعدين، ومشاريع معالجة مياه المناجم.

حقن الماء عالي الضغط لمعالجة التربة الملوثة في الموقع

التكيف الإقليمي: يلبي التصميم الخالي من الانبعاثات والمقاوم للتسرب متطلبات حماية البيئة الصارمة في الأسواق الأوروبية والأمريكية الشمالية، مما يتجنب التلوث الثانوي أثناء التشغيل، ويتوافق تمامًا مع لوائح حماية البيئة المحلية مثل وكالة حماية البيئة في الولايات المتحدة، والتوجيهات البيئية للاتحاد الأوروبي.

صناعة الهندسة البلدية والهندسة تحت الأرض

يدعم إزاحة السوائل تحت الضغط العالي في مشاريع البناء تحت الأرض في المناطق الحضرية ومشاريع تخزين الطاقة الجديدة:

حقن الخرسانة عالي الضغط وتدعيم أنفاق المترو وممرات المرافق تحت الأرض ومشاريع بناء الأساسات لمنع هبوط الأرض وتسرب المياه

عمليات تحفيز آبار تخزين الطاقة تحت الأرض، وتخزين الغاز الطبيعي، وتخزين الهيدروجين لتحسين سعة الخزان وأداء الإغلاق.

تنظيف وتحفيز آبار إمدادات المياه الطارئة الحضرية وآبار حقن/إنتاج المضخات الحرارية الأرضية باستخدام نفاثات المياه عالية الضغط.

التعليمات

س1: هل يمكن تخصيص المنصة بالكامل لتتناسب مع متطلبات عملية التكسير الهيدروليكي الخاصة بنا وظروف البئر؟

نعم، ندعم التخصيص الكامل. يمكنك اختيار قدرة المحرك المقدرة (من 1000 إلى 5000 حصان)، وضغط التشغيل المقدر (من 70 إلى 140 ميجا باسكال / من 10000 إلى 20000 رطل لكل بوصة مربعة)، ومعدل التدفق القابل للتعديل (من 0.5 إلى 3.5 متر مكعب/دقيقة)، ونمط إمداد الطاقة (توصيل بالشبكة / مولد احتياطي متنقل)، ومجموعات التكيف البيئي، ونظام التحكم، وتكوين الواجهة بناءً على نوع البئر (صخر زيتي / حجر رملي محكم / غاز الميثان من طبقات الفحم / بئر غاز عالي الضغط والحرارة / بئر غاز حامض)، وضغط التكوين، وتضاريس الموقع، والمتطلبات التنظيمية المحلية. يمكن تهيئة نظام الطاقة ليتوافق مع معايير جهد الشبكة الإقليمية (4.16 كيلو فولت لأمريكا الشمالية، 6/10 كيلو فولت لرابطة الدول المستقلة، 11 كيلو فولت للشرق الأوسط). نقدم مقترحات فنية مخصصة مجانية وعروض أسعار رسمية في غضون 3 أيام عمل من استلامنا لمعايير التشغيل التفصيلية الخاصة بك.

س2: ما هي علاقات التوافق بين تكوينات الطاقة المختلفة وسيناريوهات التشغيل؟

يتم تكييف نماذج الطاقة المختلفة لتلبية احتياجات التشغيل المختلفة:

طراز بقدرة 1000 إلى 1500 حصان: ضغط تشغيل 70 إلى 100 ميجا باسكال، معدل تدفق 0.5 إلى 1.5 متر مكعب/دقيقة، مناسب لتحميض مصفوفة الآبار ذات الضغط المنخفض، والتكسير الهيدروليكي على نطاق صغير، وحقن الماء عالي الضغط، وتحفيز عمليات الصيانة.

طراز 2000 إلى 3000 حصان: ضغط التشغيل 100 إلى 120 ميجا باسكال، معدل التدفق 1.5 إلى 2.5 متر مكعب/دقيقة، مناسب لعمليات التكسير التقليدية للصخور الزيتية/النفط الصخري، وتكسير غاز الميثان من طبقات الفحم، وعمليات تكسير الآبار المجمعة.

طراز 4000 حصان ~ 5000 حصان: ضغط التشغيل 120 ~ 140 ميجا باسكال، معدل التدفق 2.5 ~ 3.5 متر مكعب/دقيقة، مناسب لتكسير الغاز الصخري تحت ضغط عالٍ، وتحفيز الآبار ذات الضغط والحرارة العاليين، وتكسير الآبار العنقودية واسعة النطاق.

جميع الطرازات متوافقة مع سوائل التكسير المائية، وسوائل التكسير الهلامية، وسوائل نقل الرمل، وسوائل المعالجة الحمضية، مع خيار تكوين مقاوم للتآكل لآبار الغاز الحامض المحتوية على كبريتيد الهيدروجين. ويمكن ضبط محرك التردد المتغير (VFD) الاختياري لتعديل معدل الشوط في الوقت الفعلي بما يتناسب مع متطلبات الإنتاج المتغيرة.

س3: هل يمكن للوحدة أن تعمل بشكل طبيعي في بيئات قاسية مثل درجات الحرارة المنخفضة في القطب الشمالي، والصحاري ذات درجات الحرارة العالية، والأراضي الرطبة ذات التربة الرخوة؟

نعم، نحن نقدم مجموعات تكيف كاملة خاصة بكل سيناريو لأسواقكم المستهدفة:

مجموعة العمل في درجات الحرارة المنخفضة في القطب الشمالي (لدول الكومنولث المستقلة/روسيا): هيكل فولاذي مقاوم لدرجات الحرارة المنخفضة (مقاومة الصدمات ≥ 40 جول عند -40 درجة مئوية)، نظام تسخين مسبق لملفات المحرك والزيت الهيدروليكي، موانع تسرب مرنة لدرجات الحرارة المنخفضة، مناسبة للتشغيل في درجات حرارة محيطة تتراوح بين -45 درجة مئوية و+40 درجة مئوية، وتستخدم على نطاق واسع في حقول النفط في غرب سيبيريا والقطب الشمالي.

مجموعة مقاومة للحرارة العالية والرمال (للشرق الأوسط): نظام تبديد حرارة عالي الكفاءة مُطوّر، وفلاتر هواء مقاومة للرمال، وأختام مقاومة للرمال لجميع الأجزاء المتحركة، وطلاء مجلفن بالغمس الساخن + طلاء فلوروكربوني مضاد للتآكل، مناسبة لدرجات حرارة محيطة تصل إلى 60 درجة مئوية وبيئات العواصف الرملية، ومناسبة لحقول النفط الصحراوية في الغوار والسفانية وغيرها من حقول النفط في الشرق الأوسط.

مجموعة التضاريس الرخوة: قاعدة انزلاق عريضة، سطح تلامس ممتد للدعامات الخارجية، نظام اختياري لمراقبة ضغط الأرض، مناسبة لمواقع الآبار في المستنقعات والمسطحات المدية والتربة الرخوة

مجموعة الغاز الحامض/المقاومة للانفجار: نظام تحكم أمان داخلي، ومكونات طرفية سائلة مقاومة للتآكل، وإنذار مراقبة H₂S في الوقت الحقيقي، مناسبة لحقول الغاز الحامض وعمليات التكسير في المناجم تحت الأرض، متوافقة مع معايير IECEx ومعايير المناطق الخطرة المحلية.

س4: ما هي مزايا منصات التكسير الهيدروليكي التي تعمل بالكهرباء مقارنة بالنماذج التقليدية التي تعمل بالديزل أو المنتجات المستوردة؟

تتمتع منتجاتنا بثلاث مزايا تنافسية أساسية:

ميزة الامتثال: انعدام انبعاثات العادم المحلية، والامتثال التام لمتطلبات حماية البيئة الصارمة في أمريكا الشمالية (المستوى 4 من معايير وكالة حماية البيئة الأمريكية) وأسواق الاتحاد الأوروبي، دون أي تكلفة لتحديث الانبعاثات طوال فترة الخدمة؛ مستوى الضوضاء ≤ 85 ديسيبل على بُعد متر واحد، مناسب للتشغيل في المناطق الحساسة بيئيًا والمواقع القريبة من المناطق السكنية

ميزة التكلفة: تكلفة التصنيع أقل بنسبة 30% إلى 50% من المنتجات المستوردة المماثلة، وتكلفة التشغيل أقل بنسبة 30% من الموديلات التي تعمل بالديزل (لا توجد تكلفة وقود، صيانة أقل، لا توجد أعمال صيانة متعلقة بمحرك الديزل).

ميزة الخدمة: لدينا مستودعات عالمية لقطع الغيار وفرق خدمة محلية في الأسواق الرئيسية، مع توفير سريع لقطع الغيار واستجابة فورية للخدمة في الموقع، مما يجنبنا دورة الاستجابة الطويلة لما بعد البيع للعلامات التجارية المستوردة.

.

س5: هل تدعمون التعاون في مجال تصنيع المعدات الأصلية/تصميم المنتجات الأصلية أو العلامات التجارية الخاصة؟ هل يمكن وضع علامتنا التجارية على المنتج؟

نعم، ندعم التعاون الكامل في مجال تصنيع المعدات الأصلية/تصميم المنتجات الأصلية، ويمكننا تخصيص مظهر المنتج وواجهة التشغيل والشعار والتغليف وفقًا لمتطلبات علامتك التجارية. كما يمكننا تعديل مواصفات المنتج وأنظمة الاعتماد لتلبية المتطلبات التنظيمية لسوقك المستهدف، مما يساعدك على بناء صورة علامتك التجارية محليًا.

س6: ما هي مدة الضمان؟ وما هي خدمات الدعم ما بعد البيع المقدمة؟

شروط الضمان القياسية:

الوحدة بأكملها: 12 شهرًا أو 2000 ساعة تشغيل (أيهما أقرب) من تاريخ بدء التشغيل في موقعك

المكونات الأساسية (مضخة مكبس ثلاثية، محرك كهربائي، محول تردد متغير، نظام تحكم، نظام هيدروليكي): ضمان لمدة 24 شهرًا

تشمل خدمات ما بعد البيع ما يلي:

استشارات فنية عن بعد على مدار الساعة طوال أيام الأسبوع، واستجابة خلال ساعتين لتشخيص الأعطال

قطع الغيار الاستهلاكية العادية (أختام المضخات، والصمامات، والفلاتر، وما إلى ذلك) متوفرة للشحن الجوي العالمي خلال 3 إلى 7 أيام

خدمة في الموقع: يمكن لفرق الخدمة المحلية لدينا الوصول في غضون 72 ساعة إلى الأسواق الرئيسية (رابطة الدول المستقلة، الشرق الأوسط، أمريكا الشمالية، جنوب شرق آسيا) لإجراء إصلاحات الأعطال العاجلة.

تتوفر خدمة فحص الموقع المجانية السنوية للعملاء المتعاونين

س7: كيف يمكن الحصول على قطع الغيار بعد انتهاء فترة الضمان؟ هل سلسلة التوريد مستقرة؟

لدينا مستودعات عالمية لقطع الغيار في هيوستن (الولايات المتحدة الأمريكية)، ودبي (الإمارات العربية المتحدة)، وموسكو (روسيا)، حيث تتوفر قطع الغيار الشائعة في المخزون. يمكن شحن طلبات قطع الغيار إلى جميع أنحاء العالم خلال 3 إلى 7 أيام. أما قطع الغيار غير القياسية، فتستغرق دورة إنتاجها 30 يومًا كحد أقصى. سنزود كل عميل بدليل قطع غيار خاص يتضمن أرقام القطع وأسعارها وحالة المخزون بوضوح، لضمان إمداد مستقر لأكثر من 15 عامًا، بما يتوافق مع العمر الافتراضي المصمم للمنصة.

س8: هل يمكن ترقية المنصة لاحقًا لتتلاءم مع متطلبات التشغيل الجديدة؟ ما هي التكلفة؟

نعم، يتميز هذا النظام بتصميم معياري بالكامل، ويمكن ترقيته وفقًا لاحتياجات التشغيل المتطورة لديكم، على سبيل المثال: الترقية إلى محرك ذي قدرة أعلى، أو ترقية المضخة إلى تصنيف ضغط أعلى، أو إضافة نظام تحكم متزامن للأسطول، أو إضافة طلاء مقاوم للتآكل للعمل مع الغاز الحامض، أو إضافة وحدة مراقبة ذكية. تكلفة الترقية أقل بنسبة 30% إلى 50% من شراء نظام جديد بنفس المواصفات. نقدم عروضًا فنية مجانية للترقية وتقديرات للتكلفة لعملائنا الحاليين.
