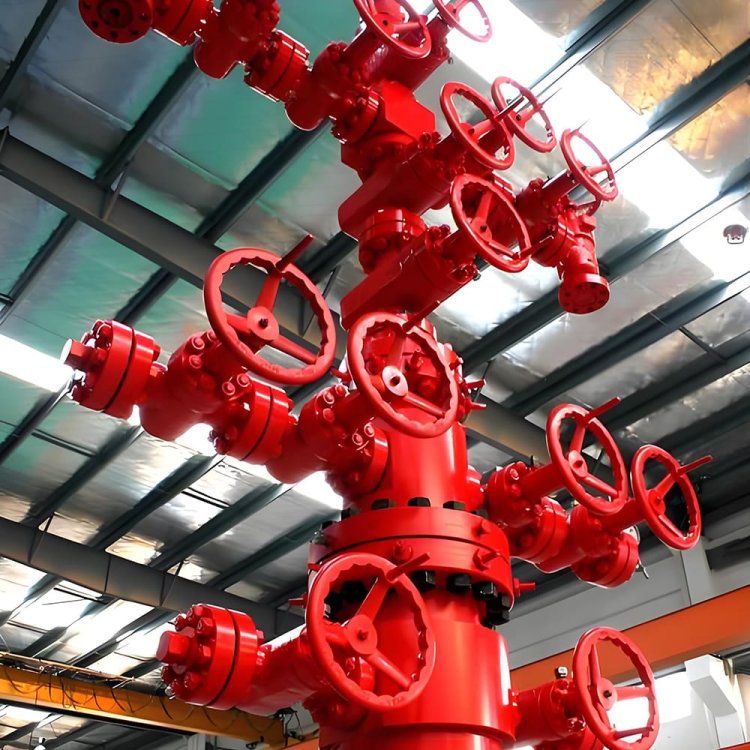

Christmas Tree (X-Tree)

الميزات الرئيسية

تغطية كاملة للضغط والسيناريوهات

متوفرة بتصنيفات ضغط كاملة من 2 ميجا باسكال (300 رطل لكل بوصة مربعة) إلى 105 ميجا باسكال (15000 رطل لكل بوصة مربعة) وأقطار اسمية من 2-1/16 بوصة إلى 11-1/16 بوصة لتناسب ظروف الآبار المختلفة ومتطلبات طاقة الإنتاج. تدعم التكوينات القياسية عمليات الآبار الرأسية والمائلة، مع مجموعات متخصصة اختيارية لآبار الضغط والحرارة العاليين (درجة حرارة تشغيل قصوى 177 درجة مئوية/350 درجة فهرنهايت)، وآبار الغاز الحامض (ضغط جزئي لكبريتيد الهيدروجين يصل إلى 1.5 ميجا باسكال، وضغط جزئي لثاني أكسيد الكربون يصل إلى 10 ميجا باسكال)، وآبار النفط الثقيل عالي اللزوجة. تتوفر تكوينات شجرة عيد الميلاد التقليدية فوق سطح الأرض، وتكوينات اختيارية تحت سطح البحر (متوافقة مع معيار API 17D) لتغطية سيناريوهات التشغيل البرية والبحرية.

الامتثال الكامل للمعايير التنظيمية العالمية

تخضع جميع المكونات الأساسية لاختبارات الموجات فوق الصوتية بنسبة 100% واختبار الضغط الهيدروستاتيكي بضغط يعادل 1.5 ضعف الضغط التشغيلي المقنن قبل الشحن، مع اشتراط تسليم المنتج خالياً من العيوب. الوحدة بأكملها حاصلة على شهادة نظام إدارة الجودة ISO 9001، ونقدم دعماً كاملاً للحصول على الشهادات الإقليمية للأسواق المستهدفة.

أمريكا الشمالية: شهادة ختم ASME U، تصميم واقي أمان متوافق مع معايير OSHA، شهادة شعار API 6A

رابطة الدول المستقلة/الاتحاد الأوروبي: شهادة EAC (TR CU)، وشهادة GOST-R، وتقرير اختبار الصدمات في درجات حرارة منخفضة (-40 درجة مئوية) للعمليات في القطب الشمالي

الشرق الأوسط: شهادة SASO/GSO، دعم تأهيل الموردين لشركة أرامكو السعودية/أدنوك، شهادة تصميم مقاومة الرمال في درجات الحرارة العالية

جنوب آسيا: شهادة مكتب المعايير الهندية، تقرير اختبار منتجات مكتب المعايير الهندية لتخليص الاستيراد إلى السوق الهندية.

تصميم عالي الأمان والموثوقية

يضمن تصميم الصمام الرئيسي المزدوج الاحتياطي (المعياري لضغوط التشغيل التي تزيد عن 5000 رطل لكل بوصة مربعة) تحكمًا موثوقًا في البئر في حالة تعطل صمام واحد؛ وتعتمد جميع موانع تسرب الصمامات على بنية مزدوجة من المعدن والبوليمر، مع معدل تسرب خارجي صفري عند ضغط تشغيل أقل من 1.1 ضعف الضغط التشغيلي المقنن. الوحدة مزودة بمنافذ قياسية لمراقبة الضغط، ومنافذ لتسجيل الإنتاج، ومنافذ لحقن المواد الكيميائية في حالات الطوارئ، مع نظام إغلاق طوارئ متكامل اختياري يدعم كلاً من الإغلاق اليدوي المحلي والإغلاق اللاسلكي عن بُعد. يتوفر أيضًا وحدة مراقبة H₂S اختيارية عبر الإنترنت ومادة سبيكة مقاومة للتآكل (مونيل/إنكونيل) لآبار الغاز الحامض لمنع تشقق الإجهاد الكبريتي.

تركيب سريع وتكلفة دورة حياة منخفضة

يدعم التصميم المعياري تركيب وصلات الفلنجات في الموقع دون الحاجة إلى لحام معقد، حيث يستغرق التركيب القياسي من 4 إلى 8 ساعات، أي أسرع بنسبة 60% من أجهزة رؤوس الآبار الملحومة التقليدية. تعتمد جميع الصمامات تصميم خرطوشة معياري، مما يجعل الصيانة في الموقع تتطلب فقط استبدال قلب الصمام أو مانع التسرب دون الحاجة إلى استبدال الصمام بأكمله، وبالتالي تقليل تكلفة الصيانة بنسبة 40%. يتميز السطح بطبقة جلفنة بالغمس الساخن مع طلاء فلوروكربوني مقاوم للتآكل، مع عمر خدمة مصمم يزيد عن 20 عامًا في ظل ظروف التشغيل القياسية، كما أن جميع الأجزاء المعرضة للتآكل متوافقة مع العلامات التجارية العالمية الرائدة لأشجار عيد الميلاد، مما يقلل من تكاليف شراء قطع الغيار.

دعم كامل لما بعد البيع

يتم إجراء اختبار هيدروستاتيكي واختبار وظيفي بنسبة 100% في المصنع قبل الشحن، مع إمكانية إجراء فحص من طرف ثالث (SGS/BV) عند الطلب.

إرشادات مجانية للتركيب والتشغيل في الموقع، بالإضافة إلى تدريب للمشغلين لمدة يومين إلى ثلاثة أيام، مع توفر مواد تدريبية متعددة اللغات (الإنجليزية/الروسية/العربية/الإسبانية).

ضمان لمدة 24 شهرًا للوحدة بأكملها، وضمان لمدة 36 شهرًا للصمامات الأساسية والأختام.

دعم فني عن بُعد على مدار الساعة طوال أيام الأسبوع، واستجابة خلال ساعة واحدة لتشخيص الأعطال العاجلة؛ فرق خدمة محلية متاحة للأسواق الرئيسية مع دعم ميداني خلال 48 ساعة للأعطال العاجلة

مستودعات قطع الغيار العالمية في هيوستن ودبي وموسكو، مع توفر قطع الغيار الشائعة للشحن الجوي العالمي في غضون 3 إلى 5 أيام، مما يضمن إمدادًا مستقرًا طويل الأجل يتناسب مع العمر التشغيلي المصمم للوحدة لأكثر من 20 عامًا.

هيكل المنتج

1. مجموعة وصلة رأس الأنابيب ورأس البئر السفلي

باعتبارها واجهة تحمل الأحمال والمانعة للتسرب بين شجرة عيد الميلاد وبئر الحفر، تضمن هذه المجموعة تعليقًا موثوقًا لأنابيب الحفر وعزل بئر الحفر:

حامل الأنابيب: مصنوع من فولاذ سبيكي عالي القوة (يتوفر فولاذ منخفض الحرارة، وفولاذ مقاوم للصدأ مزدوج، ومونيل/إنكونيل للاستخدام مع الغاز الحامض)، بأقطار داخلية قياسية تتناسب مع القطر الخارجي للأنابيب (متوفرة بأقطار من 2-3/8 بوصة إلى 7 بوصات)، مع أخاديد مانعة للتسرب مدمجة لتتوافق مع مجموعة منع التسرب لرأس الأنابيب. يتحمل الحامل الوزن الكامل لشجرة عيد الميلاد العلوية وسلسلة الأنابيب في البئر، مع عامل أمان لا يقل عن 2.5 ضعف أقصى حمولة للأنابيب.

مجموعة إحكام رأس الأنابيب: هيكل إحكام مزدوج (إحكام معدني إلى معدني + إحكام بوليمر) لتحقيق عدم وجود تسرب خارجي تحت ضغط تشغيل مقنن 1.1×، مع مادة إحكام اختيارية مقاومة لغاز كبريتيد الهيدروجين لآبار الغاز الحامض.

شفة توصيل رأس الغلاف: وصلة شفة قياسية API 6A (وصلة محور اختيارية، وصلة مطرقة للتركيب السريع)، مع منافذ اختبار الضغط لاختبار ضغط الحلقة، متوافقة مع بكرات رأس الغلاف القياسية.

مجموعة درجات الحرارة المنخفضة في القطب الشمالي (اختياري): تتوفر مواد مانعة للتسرب مقاومة لدرجات الحرارة المنخفضة وفولاذ (صلابة الصدمات ≥40 جول عند -40 درجة مئوية) لسيناريوهات التشغيل في رابطة الدول المستقلة وخطوط العرض العالية، مما يمنع فشل التقصف.

2. مجموعة صمام القلب (وحدة التحكم في القلب)

تُعدّ مجموعة الصمامات المكون الأساسي للتحكم في التدفق في شجرة عيد الميلاد، مع تركيبات صمامات قابلة للتكوين لتناسب متطلبات التشغيل المختلفة:

مجموعة الصمام الرئيسي: تُركّب بين رأس الأنابيب ومجموعة صمام الجناح، وتُستخدم لعزل البئر بالكامل في حالات الطوارئ. التكوين القياسي لضغط ≤ 10000 رطل/بوصة مربعة هو صمام رئيسي واحد للإنتاج + صمام رئيسي واحد للأنابيب؛ أما لضغط ≥ 15000 رطل/بوصة مربعة وآبار الضغط والحرارة العالية، فيُعتمد تصميم صمام رئيسي مزدوج احتياطي لضمان تحكم موثوق في البئر في حالة تعطل أحد الصمامين. جميع الصمامات مصممة بفتحة كاملة لتقليل مقاومة التدفق، مع إمكانية التشغيل بواسطة مشغل هيدروليكي أو عجلة يدوية.

مجموعة صمامات الجناح: عادةً ما تُجهز بصمامين جناحين (صمام جناح للإنتاج + صمام جناح للحقن/الخدمة)، وتُستخدم للتحكم في تدفق الإنتاج اليومي، وإيقاف تدفق الآبار، وحقن المواد الكيميائية، والتحكم في تدفق عمليات الصيانة. يتوفر تصميم الفتحة الكاملة كخيار إضافي لمتطلبات عمليات الصيانة، بينما يتوفر تصميم الخنق القياسي لعمليات الإنتاج للحد من التآكل.

مجموعة الخانق (اختيارية): خانق قابل للتعديل مدمج أو خانق ثابت، بضغط مُصنّف يُطابق ضغط تشغيل شجرة عيد الميلاد، يُستخدم للتحكم في ضغط الإنتاج وضبط معدل التدفق. صُنعت حافة الخانق من سبيكة كربيد التنجستن، بعمر خدمة مُصنّف لا يقل عن 5 سنوات في ظروف الإنتاج التي تتضمن نقل الرمال.

جميع الصمامات مزودة بهيكل مانع تسرب مزدوج من المعدن إلى المعدن + مانع تسرب بوليمر، مع معدل تسرب خارجي صفري تحت ضغط تشغيل مقنن 1.1 مرة، وكل صمام مزود بمنفذ اختبار ضغط فردي لاختبار الوظائف في الموقع.

3. مجموعة البكرة والمشعب العمودية

البكرة العمودية هي جسم التوصيل بين رأس الأنبوب السفلي ومجموعة الصمام العلوي، وهي تتضمن واجهات وظائف مساعدة متعددة:

جسم البكرة الرئيسية: مصنوع من الفولاذ الكربوني عالي القوة المطروق / الفولاذ المقاوم للصدأ، مع ضغط تشغيل مصنف يتناسب مع تصنيف ضغط شجرة عيد الميلاد الإجمالي، مع مادة سبيكة مقاومة للتآكل اختيارية لخدمة الغاز الحامض.

منافذ الواجهة المساعدة: منافذ مراقبة ضغط API القياسية من 1/2 بوصة إلى 1 بوصة (لمراقبة ضغط رأس البئر، وضغط الأنابيب، وضغط الفراغ الحلقي)، ومنافذ حقن المواد الكيميائية (منافذ مزدوجة اختيارية للحقن الكيميائي المستمر)، ومنافذ تسجيل الإنتاج لعملية تسجيل الإنتاج في قاع البئر.

شفة المخرج العلوي: وصلة شفة قياسية API 6A، تتوافق مع مواصفات وصلة خط أنابيب الإنتاج أو المشعب في اتجاه المصب.

المعالجة المضادة للتآكل: يعتمد السطح الخارجي على الجلفنة بالغمس الساخن + طلاء الفلوروكربون كمعيار قياسي، مع طلاء اختياري ثلاثي الطبقات من البولي إيثيلين المضاد للتآكل للبيئات ذات الرطوبة العالية ورذاذ الملح العالي مثل الآبار البحرية.

4. وحدة التحكم العلوي ومراقبة السلامة

تُدمج هذه الوحدة في الجزء العلوي من شجرة عيد الميلاد أو مجموعة الصمامات، وتُحقق التحكم في التشغيل ومراقبة الحالة في الوقت الفعلي:

مكونات تنفيذ العملية: عجلات يدوية لتشغيل الصمامات يدويًا، مشغل هيدروليكي اختياري (لنظام الإغلاق الطارئ)، مشغلات محركات اختيارية للتحكم التلقائي عن بعد.

أجهزة استشعار المراقبة: أجهزة استشعار الضغط المدمجة (لمراقبة ضغط الأنابيب، وضغط الحلقة، وضغط مخرج الخانق)، وأجهزة استشعار درجة الحرارة، وأجهزة استشعار مراقبة H₂S/CO₂ الاختيارية عبر الإنترنت، مع خرج إشارة قياسي 4~20 مللي أمبير متوافق مع أنظمة RTU/SCADA الميدانية.

مكونات السلامة: نظام إيقاف الطوارئ الاختياري (ESD)، الذي يدعم الإيقاف اليدوي المحلي والإيقاف اللاسلكي عن بعد، مع وقت استجابة ≤1 ثانية؛ مشبك أمان اختياري لتوصيل خط أنابيب رأس البئر لمنع سقوط خط الأنابيب.

واجهة التحكم: واجهة خط أنابيب التحكم الهيدروليكي القياسية (للصمامات التي تعمل بالهيدروليك)، وواجهة التحكم الكهربائي المقاومة للانفجار للمناطق الخطرة، والمتوافقة مع أنظمة التحكم الرئيسية في حقول النفط.

5. وحدات التكوين الخاصة الاختيارية

وحدات قابلة للتخصيص لسيناريوهات تشغيل محددة:

مجموعة مقاومة التآكل للغاز الحامض: جميع الأجزاء المبللة مصنوعة من سبيكة مونيل/إنكونيل أو الفولاذ المقاوم للصدأ المزدوج، مع مادة مانعة للتسرب مقاومة لكبريتيد الهيدروجين، ومعالجة حرارية مضادة لتشقق الإجهاد الكبريتي (SSC)، وهي مناسبة لآبار الغاز عالية كبريتيد الهيدروجين.

مجموعة درجات الحرارة المنخفضة في القطب الشمالي: فولاذ مقاوم لدرجات الحرارة المنخفضة، مادة مانعة للتسرب مرنة لدرجات الحرارة المنخفضة، شحم لدرجات الحرارة المنخفضة، مناسبة للتشغيل في درجة حرارة محيطة -40 درجة مئوية، مع توفر تقرير اختبار تأثير درجات الحرارة المنخفضة.

مجموعة درجات الحرارة العالية: مادة مانعة للتسرب مقاومة لدرجات الحرارة العالية، وحشوة ساق الصمام المطورة، مناسبة لدرجات حرارة التشغيل حتى 177 درجة مئوية (350 درجة فهرنهايت) لآبار HTHP.

تكوين شجرة عيد الميلاد تحت سطح البحر: متوافق مع معايير API 17D، مع موصل تحت سطح البحر، ووحدة تحكم تحت سطح البحر (SCM)، ومادة سبيكة مقاومة للتآكل وتصميم مضاد للتصادم في أعماق البحار، مناسب لتشغيل المنصات البحرية والآبار تحت سطح البحر.

العلامات التجارية المتوافقة

سينوك، إس بي إم، جيره

التعليمات

س1: هل يمكن تخصيص شجرة عيد الميلاد لتتناسب مع ظروف الآبار ومتطلبات التشغيل الخاصة بنا؟

نعم، ندعم التخصيص الكامل. يمكنك اختيار ضغط التشغيل المُصنّف (من 2 ميجا باسكال إلى 105 ميجا باسكال / من 300 رطل لكل بوصة مربعة إلى 15000 رطل لكل بوصة مربعة)، والقطر الاسمي للبئر (من 2-1/16 بوصة إلى 11-1/16 بوصة)، وتكوين الصمام، ونوع المادة، والوحدات الوظيفية الخاصة بناءً على نوع البئر (بئر نفط/غاز تقليدي، بئر صخري، بئر ذو ضغط ودرجة حرارة عاليتين، بئر غاز حامض، بئر بحري). نقدم عروضًا فنية مخصصة مجانية وعروض أسعار رسمية في غضون 3 أيام عمل من استلام بيانات البئر (ضغط التكوين، درجة الحرارة، نسبة كبريتيد الهيدروجين/ثاني أكسيد الكربون، زاوية انحراف البئر، إلخ).

س2: ما هي التكوينات الخاصة المتاحة لظروف الآبار القاسية؟

نقدم مجموعات كاملة خاصة بكل سيناريو لتتناسب مع بيئة عملك:

طقم بئر الغاز الحامض: جميع الأجزاء الملامسة للسائل مصنوعة من سبيكة مقاومة للتآكل متوافقة مع معيار NACE MR0175 (مونيل/إنكونيل/فولاذ مقاوم للصدأ مزدوج)، مع مادة مانعة للتسرب مقاومة لكبريتيد الهيدروجين ومعالجة حرارية مضادة لتشقق الإجهاد الكبريتي، وهو مناسب للآبار ذات الضغط الجزئي لكبريتيد الهيدروجين حتى 1.5 ميجا باسكال

مجموعة درجات الحرارة المنخفضة في القطب الشمالي: فولاذ مقاوم لدرجات الحرارة المنخفضة (مقاومة الصدمات ≥ 40 جول عند -40 درجة مئوية) وأختام مرنة مقاومة لدرجات الحرارة المنخفضة، مناسبة للتشغيل في درجات حرارة محيطة تصل إلى -40 درجة مئوية في رابطة الدول المستقلة والمناطق ذات خطوط العرض العالية

مجموعة آبار HTHP ذات درجة الحرارة العالية: حشوات وأختام ساق الصمام المقاومة لدرجات الحرارة العالية، مناسبة لدرجات حرارة التشغيل حتى 177 درجة مئوية (350 درجة فهرنهايت).

مجموعة المعدات البحرية/تحت سطح البحر: متوافقة مع معايير API 17D، مع موصلات تحت سطح البحر، ومادة سبيكة مقاومة للتآكل وتصميم مضاد للتصادم في أعماق البحار، مناسبة لمنصات المياه الضحلة/العميقة وعمليات الآبار تحت سطح البحر.

س3: هل يمكن تكييف شجرة عيد الميلاد مع معدات رأس البئر الموجودة لدينا؟

نعم، جميع منتجاتنا مصممة وفقًا لمعيار API 6A، وتدعم أنواعًا متعددة من التوصيلات: توصيلات الفلنجات، والتوصيلات المحورية، والتوصيلات المطرقة، ما يجعلها متوافقة مع معظم معدات رؤوس الآبار الشائعة في السوق العالمية. في حال وجود متطلبات خاصة للتوصيلات، يمكننا توفير تصميمات مخصصة لضمان التوافق التام مع نظام رأس البئر الحالي لديكم.

س4: ما هي تكوينات الصمامات المتاحة؟ هل يمكن إضافة وحدات وظيفية خاصة؟

تشمل التكوينات القياسية للصمامات ما يلي:

صمام رئيسي واحد + صمامات جناح مزدوجة (لتصنيفات الضغط ≤10000 رطل لكل بوصة مربعة، آبار الإنتاج العامة)

صمامان رئيسيان مزدوجان + صمامان جناح مزدوجان (لتصنيفات الضغط ≥15000 رطل لكل بوصة مربعة وآبار HTHP، مع وظيفة تحكم زائدة في البئر)

الوحدات الوظيفية الاختيارية: خانق قابل للتعديل، نظام إغلاق الطوارئ المتكامل، وحدة مراقبة H₂S عبر الإنترنت، وحدة قياس التدفق الذكية، مجموعة منافذ حقن المواد الكيميائية، إلخ.

س5: ما الذي يتضمنه عرض الأسعار الخاص بكم؟ هل تدعمون شروطًا تجارية مختلفة؟

ندعم جميع شروط التجارة الرئيسية (FOB، CIF، DAP، DDU، EXW) حسب الحاجة. يشمل عرض سعر FOB القياسي: شجرة عيد الميلاد كاملة بتكوينها القياسي، ورسوم اختبار الضغط الهيدروستاتيكي واختبار الأداء في المصنع بنسبة 100%، ورسوم بيان التصدير الجمركي، ومجموعة قطع الغيار القياسية. لا يشمل العرض الشحن الدولي، والتأمين، ورسوم الاستيراد، ورسوم ميناء الوصول، ورسوم النقل المحلي. يمكننا تقديم تفاصيل عرض سعر لشروط التجارة التي تستهدفها عند الطلب. لا يوجد حد أدنى لكمية الطلب (MOQ) للمنتجات ذات التكوين القياسي، ونرحب بالطلبات التجريبية الصغيرة.

س6: ما هي مدة الضمان؟ وما هي خدمات الدعم ما بعد البيع المقدمة؟

شروط الضمان القياسية:

الوحدة بأكملها: 12 شهرًا (أو 2000 ساعة تشغيل، أيهما أقرب) من تاريخ بدء التشغيل في موقعك

المكونات الأساسية (الصمامات، موانع التسرب، الحساسات): ضمان لمدة 24 إلى 36 شهرًا

تشمل خدمات ما بعد البيع ما يلي:

استشارات فنية عن بعد على مدار الساعة طوال أيام الأسبوع، واستجابة خلال ساعتين لتشخيص الأعطال

قطع الغيار الاستهلاكية العادية (أختام الصمامات، والفلاتر، والحشيات، وما إلى ذلك) متوفرة للشحن الجوي العالمي خلال 3 إلى 5 أيام

خدمة في الموقع: يمكن لفرق الخدمة المحلية لدينا الوصول في غضون 48 ساعة إلى الأسواق الرئيسية (أمريكا الشمالية، رابطة الدول المستقلة، الشرق الأوسط، جنوب آسيا) لإجراء إصلاحات الأعطال العاجلة.

تتوفر خدمة فحص الموقع المجانية السنوية للعملاء المتعاونين

س7: كيف يمكن الحصول على قطع الغيار بعد انتهاء فترة الضمان؟ هل سلسلة التوريد مستقرة؟

لدينا مستودعات عالمية لقطع الغيار في هيوستن (الولايات المتحدة الأمريكية)، ودبي (الإمارات العربية المتحدة)، وموسكو (روسيا)، حيث تتوفر لدينا قطع الغيار الشائعة. يمكن شحن طلبات قطع الغيار إلى جميع أنحاء العالم خلال 3 إلى 7 أيام. أما قطع الغيار غير القياسية، فتستغرق دورة إنتاجها 30 يومًا كحد أقصى. سنزود كل عميل بدليل قطع غيار خاص يتضمن أرقام القطع وأسعارها وحالة المخزون بوضوح، لضمان إمداد مستقر لأكثر من 20 عامًا، بما يتناسب مع العمر الافتراضي المصمم للمنتج.

كيف يعمل

1. مبادئ التحكم الأساسي في التدفق وديناميكا الموائع

تعمل شجرة عيد الميلاد وفقًا لمبادئ ميكانيكا الموائع: تتدفق سوائل النفط والغاز والماء من الخزان إلى البئر تحت ضغط التكوين، وتدخل شجرة عيد الميلاد عبر معلق الأنابيب وبكرة الأنابيب، ثم تتدفق عبر ممرات داخلية يتم التحكم فيها بواسطة مجموعات الصمامات إلى خط أنابيب الإنتاج 911. ومن خلال ضبط درجة فتح صمام التحكم الرئيسي وصمام الجناح والصمام الخانق، تنظم الشجرة معدل تدفق وضغط السوائل المنتجة لضمان إنتاج مستقر وآمن.

الختم والعزل: يحقق هيكل الختم المزدوج المعدني إلى المعدني + المطاطي عند وصلات تعليق الأنابيب والصمام عدم وجود تسرب خارجي تحت ضغط تشغيل مقدر بمقدار 1.1 مرة، مما يعزل تجويف البئر عن البيئة الخارجية 78.

تنظيم الضغط: يعمل الخانق المدمج (القابل للتعديل أو الثابت) على إنتاج تأثير الخنق للتحكم في ضغط رأس البئر ومعدل الإنتاج، والحفاظ على الإنتاج ضمن معايير التصميم 8.

منع التدفق العكسي: صمامات الفحص (صمامات أحادية الاتجاه) المثبتة بين صمامات الجناح والمخارج تغلق تلقائيًا عندما ينخفض ضغط البئر عن ضغط خط الأنابيب، مما يمنع التدفق العكسي لسائل التكوين 9.

2. منطق تشغيل مجموعة الصمام الأساسي

تُعتبر مجموعة الصمامات وحدة التحكم الأساسية، حيث تعمل من خلال الفتح/الإغلاق المنسق للصمامات المختلفة لتحقيق عمليات متعددة الوظائف:

2.1 تكوين الصمام القياسي وحالات التشغيل

مجموعة الصمام الرئيسي: تُركّب بين بكرة الأنابيب ومجموعة صمام الجناح. يفتح الصمام الرئيسي (أو صمامان رئيسيان احتياطيان لآبار الغاز الحامض/الضغط العالي ودرجة الحرارة العالية) بالكامل أثناء الإنتاج العادي للسماح بتدفق السوائل دون عوائق من الأنابيب إلى البكرة العلوية. في حالات الطوارئ، يُغلق لتحقيق عزل كامل للبئر.

مجموعة صمام الجناح: تتكون عادةً من صمام جناح للإنتاج (يتحكم في التدفق إلى خط أنابيب الإنتاج) وصمام جناح للخدمة/الحقن (لإيقاف تدفق البئر، أو حقن المواد الكيميائية، أو التكسير الهيدروليكي، أو عمليات الصيانة). يتطلب الإنتاج العادي فتح صمام جناح الإنتاج وإغلاق صمام جناح الخدمة؛ وعندما يكون صمام جناح الإنتاج مغلقًا وصمام جناح الخدمة مفتوحًا، يمكن إجراء عمليات إيقاف تدفق البئر، أو الحقن، أو التنظيف.

مجموعة الخانق (اختيارية): يقوم صمام الخانق القابل للتعديل (عادةً ما يكون مصنوعًا من سبيكة كربيد التنجستن) بضبط مساحة ممر التدفق عن طريق تدوير الجذع، مما يتحكم بدقة في ضغط الإنتاج ومعدل التدفق. يستخدم الخانق الثابت فتحات مختلفة لتغيير سعة التدفق.

2.2 حالات صمام وضع التشغيل النموذجي

بأخذ شجرة عيد الميلاد ذات الصمام الرئيسي الواحد والجناح المزدوج كمثال، فإن منطق تشغيل الصمام للأوضاع الشائعة يكون كما يلي 3:

الإنتاج العادي: فتح الصمام الرئيسي وصمام الإنتاج الجانبي؛ إغلاق صمام الخدمة الجانبي وصمام الخنق وصمامات التنظيف. يتدفق سائل التكوين من الأنابيب إلى الصمام الرئيسي ثم إلى صمام الإنتاج الجانبي ثم إلى خط أنابيب الإنتاج.

حقن الماء الأمامي: أغلق الصمام الرئيسي وصمام الخدمة وصمامات التنظيف؛ افتح صمام الإنتاج وقم بخنقه. يدخل سائل الحقن إلى البئر عبر صمام الإنتاج ← الصمام الرئيسي ← الأنابيب.

حقن الماء العكسي: أغلق الصمام الرئيسي وصمام الإنتاج وصمامات التنظيف؛ افتح صمام الخدمة وقم بخنقه. يدخل سائل الحقن إلى البئر عبر صمام الخدمة ← الفراغ الحلقي للغلاف.

عملية تنظيف البئر الأمامية (الدورة): أغلق صمام الإنتاج الجانبي + الصمام الرئيسي؛ افتح صمام التنظيف الرئيسي، وصمام الخدمة الجانبي، وخط التنظيف المتصل. يتدفق سائل التنظيف من الفراغ الحلقي للغلاف ← الصمام الرئيسي ← صمام الخدمة الجانبي ← خط التنظيف.

التنظيف العكسي للبئر: حالة الصمام مماثلة للتنظيف الأمامي، ولكن السائل يتدفق من خط التنظيف → الصمام الرئيسي → الفراغ الحلقي للغلاف.
